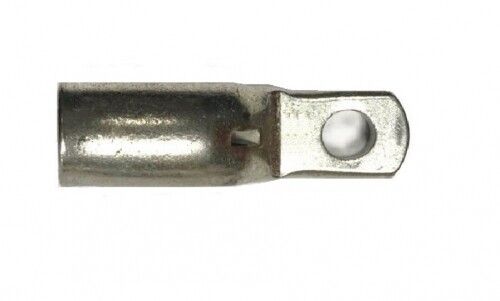

Наконечник кольцевой ТМЛ 150кв.мм под винт d8мм с узкой лопаткой ГОСТ 23981-80 (уп.10шт) DKC 2N8NP ДКС

Наконечник кабельный кольцевой с узкой лопаткой под винт d8мм, 150 кв.мм. ТМЛ, ТМЛ-У, ГОСТ 23981-80 - это изолированный медный наконечник с луженым покрытием, предназначенный для надежного оконцевания многожильных кабелей сечением 150 мм2 и подключения напрямую к автоматическим выключателям в литом корпусе без расширителей полюсов. Артикул 2n8np, серия Quadro, бренд DKC.

Назначение и область применения

Этот наконечник применяется для оконцевания медных многожильных проводов перед подключением к аппаратам защиты - особенно к автоматическим выключателям с компактными зажимами в литом корпусе. Узкая форма лопатки позволяет установить его прямо на контакты без необходимости использовать переходники или расширители полюсов. Подходит для силовых цепей в щитах, на производствах, в системах энергообеспечения, где требуется высокий токовый уровень и плотное соединение.

Технические характеристики

• Поперечное сечение: 150 мм2
• Размер резьбы: M8 (диаметр винта 8 мм)
• Форма контактной площадки: Кольцевая
• Материал: Медь М1
• Покрытие: Лужённое (с применением висмута)
• Тип проводника: Многожильный
• Способ монтажа: Опрессовка
• Угол соединения: Прямолинейный
• Изолирован: Да
• Смотровое отверстие: Есть - для проверки глубины запрессовки жилы
• Тонкий фланец: Да - снижена ширина лопатки на 28%
• Номинальный ток: 440 А

Совместимость и монтаж

Наконечник совместим с любыми устройствами, имеющими болтовые зажимы под метрический винт М8. Для монтажа используйте специальный пресс для опрессовки с матрицей, соответствующей сечению 150 мм2. Перед опрессовкой удалите изоляцию провода точно до отметки, указанной на наконечнике. После запрессовки через смотровое отверстие проверьте, что все жилы полностью вошли в трубчатую часть - видимый край провода недопустим. Соединение затягивается гайкой или винтом М8 моментом, рекомендованным производителем аппарата защиты.

Безопасность и стандарты

Произведено согласно ГОСТ 23981-80. Лужёное покрытие обеспечивает антикоррозийную защиту даже в условиях повышенной влажности. Сертифицирован для работы в электроустановках до 1000 В переменного тока. Температурный режим эксплуатации - от −40 C до +70 C.

Преимущества

• Узкая лопатка (на 28% уже стандартной) позволяет подключать крупные кабели напрямую к компактным автоматам без расширителей.
• Лужёное покрытие повышает долговечность и снижает переходное сопротивление.
• Смотровое отверстие гарантирует качество опрессовки - исключает брак после сборки.
• Изолирующая рубашка предохраняет от случайного замыкания на соседние элементы.
• Высокая проводимость меди М1 обеспечивает минимальные потери мощности.

Ограничения применения

• Не одножильные провода - рассчитан только на многожильные.
• Запрещается использование с винтами больше М8 - возможна деформация лопатки.
• Не предназначен для постоянного погружения в жидкости или открытых outdoor-объектах без дополнительной герметизации.
• Не следует перегревать выше температуры +70 C длительно - риск разрушения лужёного слоя.

Примеры использования

• Подключение входного кабеля 150 мм2 к автоматическому выключателю типа Compact NSX или SACE Tmax в распределительном щите.
• Присоединение кабеля питания к частотному преобразователю с маленьким зажимом.
• Обвязка силового контура на конвейере или насосной станции с требованием к надёжности соединений.

Практические советы

• Выбирайте пресс с точной матрицей под 150 мм2 - некачественная опрессовка вызывает нагрев и выход из строя.
• Перед установкой протестируйте соответствие размера лопатки зажиму автомата - некоторые модели имеют ограниченный ход контакта.
• Не используйте этот наконечник вместо универсального - он создан специально для компактных решений; для широких зажимов лучше взять обычный ТМЛ.
• Проверяйте состояние лужёного слоя перед монтажом - трещины или поблёклость указывают на старение материала.
• Артикул 2n8pb - аналогичный вариант без изоляции, если нужна максимальная миниатюрность.
