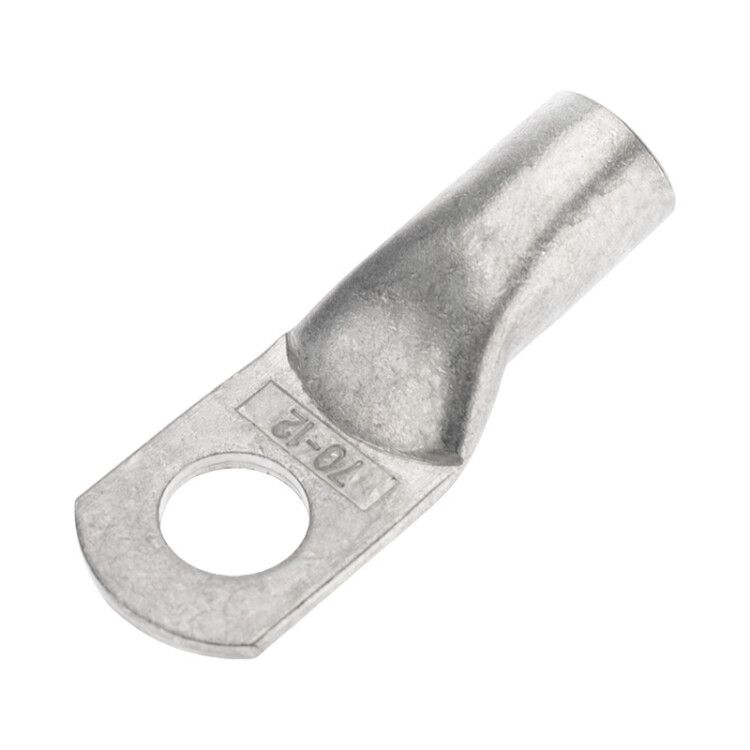

Наконечник медный луженый ТМЛ 70кв.мм 70-12-13 d12мм ГОСТ 7386-80 (уп.25шт) Rexant 07-5326-5 MEET

Наконечник ТМЛ 70 кв.мм 12 мм ГОСТ 7386-80 (упаковка 25 шт) от бренда REXANT - это надёжный элемент для оконцевания многожильных медных проводников сечением 70 мм2, обеспечивающий прочное и долговечное болтовое соединение. Артикулы etm07-5326-5 и 07-5326-5 соответствуют ГОСТ 7386-80 и предназначены для промышленной и энергетической автоматизации.

Назначение и область применения

Наконечник ТМЛ 70 кв.мм 12 мм ГОСТ 7386-80 используется для подготовки концов многожильных медных проводов к болтовому соединению. Применяется там, где требуется надёжный и стабильный электрический контакт: на шинах распределительных щитов, в клеммах выключателей, контакторов, трансформаторов, силовых установках и на заземляющих контурах. Подходит для монтажа в условиях повышенной влажности и температурных колебаний благодаря лужёному покрытию.

Технические характеристики

• Поперечное сечение: 70 мм2 - рассчитан на токи до 240 А (по ГОСТ);
• Диаметр отверстия: 12 мм - совместим с болтами M12;
• Материал: медь высокой чистоты - обеспечивает низкое переходное сопротивление;
• Покрытие: лужёный - предотвращает окисление, увеличивает срок службы;
• Форма контактной площадки: кольцевая - равномерная передача усилия при затяжке;
• Угол соединения: 180° - прямое расположение провода относительно крепёжа;
• Количество отверстий: 1 - одиночное болтовое крепление;
• Способ монтажа: опрессовка - требует специальных клещей;
• Тип проводника: многожильный - не подходит для одножильных проводов;
• Упаковка: 25 штук - удобна для крупных проектов и запасов.

Совместимость и монтаж

Наконечник ТМЛ 70 кв.мм 12 мм ГОСТ 7386-80 совместим с проводами с медной жилой сечением 70 мм2. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под 70 мм2. Убедитесь, что глубина вдавливания соответствует рекомендациям производителя клещей - недостаточная опрессовка снижает надёжность, перегрузка повреждает жилу. Хвостовик имеет внутренний диаметр 13 мм - он не влияет на внешнее крепление, но важен при выборе инструмента.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 7386-80, который регламентирует размеры, материалы и испытания наконечников для электромонтажа. Лужёное покрытие снижает риск возгорания при плохом контакте. Наконечник TML не содержит свинца и других токсичных компонентов, безопасен для работы в закрытых помещениях.

Преимущества

• Высокая электропроводность меди минимизирует потери мощности;
• Лужение защищает от коррозии даже в агрессивной среде - например, в цехах с паром или химическими выбросами;
• Кольцевая форма контактной площадки исключает деформацию при затяжке болта;
• Прямой угол 180° позволяет легко направить провод вдоль шины без изгибов;
• Упаковка по 25 шт. экономит время на заказе и хранении.

Ограничения применения

• Не применяется для алюминиевых проводов - отличается коэффициентом теплового расширения, возможен разрыв контакта;
• Не подходит для одножильных проводов - конструкция рассчитана на многожильную жилу;
• Требует обязательной опрессовки - скручивание или пайка не допускаются;
• Работает при температурах от –40C до +90C - выше указанного диапазона возможна потеря герметичности покрытия;
• Не является изолированным - после монтажа необходимо использовать термоусадку или изолирующие колпачки при необходимости защиты открытых частей.

Примеры использования

• Подключение кабеля 70 мм2 к шине PE в распределительном щите 0,4 кВ;
• Заземление частотного преобразователя на промышленном конвейере;
• Соединение фазного провода с входным контактом автомата большой мощности;
• Монтаж заземляющего проводника в подстанции или на объекте с системой TN-S.

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину хвостовика - лишняя изоляция мешает плотному прилеганию;
• Проверьте соответствие диаметра болта 12 мм и толщины клеммы - не используйте более толстые болты, чтобы не повредить наконечник;
• После монтажа проверьте контакт рукой - он не должен шататься;
• При работе в сырых местах дополнительно обработайте место соединения антикоррозийной смазкой типа Litol-24;
• Храните в сухом месте - хотя лужёный слой защищает, длительное воздействие влаги может вызвать помутнение поверхности.
