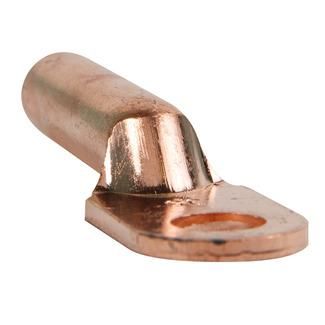

Наконечник медный OptiKit L-DT-16-8 | 278132 КЭАЗ

Наконечник медный L-DT-16-8 КЭАЗ предназначен для надёжного оконцевания медных проводов и кабелей сечением 16 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна механическая прочность и стабильность контакта - например, в распределительных устройствах, трансформаторах и панелях управления. Артикул 278132 соответствует серии OptiKit L/C от КЭАЗ.

Назначение и область применения

Наконечник медный L-DT-16-8 КЭАЗ используется для создания долговечного электрического соединения между медным проводом и зажимом, болтом или шиной. Подходит для работы в высоковольтных системах до 10 кВ. Часто применяется в энергетике, промышленном оборудовании, подстанциях и на объектах с жесткими требованиями к надёжности контактов.

Технические характеристики

• Поперечное сечение провода: 16 мм2 (допустимый диапазон - от 10 до 300 мм2)
• Диаметр отверстия: 8 мм - позволяет использовать болты или винты стандарта M8
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях до 10 кВ
• Угол соединения: прямолинейный - удобен для компактной укладки в щитах и корпусах
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Цвет изоляции: серый - визуальное отличие от других типов, не влияет на функциональность
• Класс проводника: несколько - совместим с многожильными и одножильными медными проводами

Совместимость и монтаж

Наконечник L-DT-16-8 КЭАЗ монтируется методом опрессовки специальными клещами с матрицей под сечение 16 мм2. Перед установкой необходимо полностью удалить изоляцию с конца провода. Убедитесь, что глубина вставки провода соответствует длине гильзы наконечника - недостаточная вставка снижает прочность соединения. Для фиксации используйте болт М8 или аналогичный крепёж с диаметром 8 мм. Наконечник не имеет изоляционного кожуха - при необходимости защиты от случайного касания примените термоусадочные трубки или изолирующие колпачки.

Безопасность и стандарты

Изделие соответствует требованиям к работе в высоковольтных системах до 10 кВ. Произведён в соответствии с технологическими нормами КЭАЗ, обеспечивающими соответствие ГОСТ Р 50030.5.1 и IEC 60947-1 для элементов коммутационной аппаратуры. Отсутствие покрытия не нарушает безопасность, но требует контроля условий эксплуатации - в условиях повышенной влажности или химической активности рекомендовано нанесение антикоррозийной смазки.

Преимущества

• Высокая механическая прочность благодаря цельнотянутой меди и кольцевой форме
• Стабильный контакт даже при больших токах и частых перегрузках
• Широкий допустимый диапазон сечений (10–300 мм2) - один тип подходит для нескольких задач
• Подтверждённая работоспособность при температурах ниже нуля - подходит для холодных регионов
• Производство на заводе КЭАЗ гарантирует качество и воспроизводимость параметров

Ограничения применения

• Не предназначена для алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Отсутствие изоляции требует дополнительной защиты в открытых местах или при плотной группировке проводов
• Без покрытия - не рекомендуется для постоянной эксплуатации во влажных, солёных или химически агрессивных средах без внешней защиты
• Не подходит для быстроразъёмных соединений - только для стационарной опрессовки

Примеры использования

• Присоединение медных кабелей к шинам в распределительных щитах 6(10) кВ
• Оконцевание выводов трансформаторов и реакторов
• Подключение клеммных колодок на промышленных станках и конвейерах
• Заземляющие соединения в подстанциях и на ЛЭП
• Сборка силовых цепей в электрощитах с высокой нагрузкой

Практические советы

• Выбирая наконечник, проверьте, чтобы диаметр отверстия 8 мм точно соответствовал вашему крепёжу - не используйте более крупные болты, иначе контакт будет нестойким
• Перед опрессовкой зачистите провод на длину, указанную в документации КЭАЗ - обычно это 18–20 мм
• Используйте только подходящие опрессовочные клещи с правильной матрицей - некорректное давление вызывает трещины или плохой контакт
• В условиях повышенной влажности нанесите тонкий слой антиоксидантной смазки (например, типа Kontakt-KL) на поверхность наконечника перед установкой
• Артикул 278132 - часть серии OptiKit L/C; если вам нужны другие сечения, найдите аналоги в этой же серии - они имеют единую систему маркировки и совместимы по технологии монтажа
