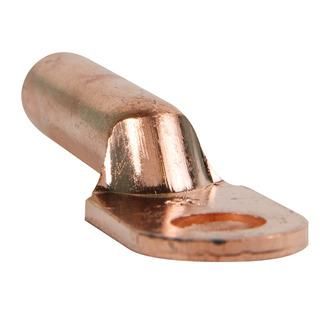

Наконечник медный OptiKit L-DT-70-12 | 278136 КЭАЗ

Наконечник медный L-DT-70-12 КЭАЗ предназначен для надёжного соединения медных проводов и кабелей сечением 70 мм2 через опрессовку, обеспечивая безопасную передачу тока на напряжение до 10 кВ. Этот наконечник применяется в силовых цепях высокой мощности, где важна механическая прочность и стабильность контакта.

Назначение и область применения

Наконечник медный L-DT-70-12 КЭАЗ используется для оконцевания зачищенных медных жил кабелей и проводов. Он позволяет создать прочное и долговечное соединение при помощи опрессовки - без пайки. Применяется в распределительных устройствах, трансформаторах, щитах, шинах и других элементах силовой электросети, работающих на напряжении до 10 кВ. Подходит для систем с переменным и постоянным током.

Технические характеристики

• Поперечное сечение: 70 мм2 - соответствует проводам средней и большой мощности
• Диаметр отверстия: 12 мм - совместим с болтами и зажимами стандарта M12
• Материал: медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке
• Номинальное напряжение: 10 000 В - рассчитан на работу в сетях высокого напряжения
• Диапазон рабочих температур: от –40 C до +80 C - устойчив к перепадам температур, включая холодные условия
• Угол соединения: прямолинейный - удобен для компактной сборки и прямых маршрутов прокладки
• Покрытие: без покрытия - требует защиты от коррозии в агрессивных средах
• Цвет изоляции: серый - визуальное отличие от других типов, не является изолирующим слоем
• Класс проводника: несколько - подходит для многожильных и одножильных медных проводов

Совместимость и монтаж

Наконечник медный L-DT-70-12 КЭАЗ совместим с опрессовочными клещами, имеющими матрицу для сечений 50–95 мм2. Для качественного соединения необходимо:

• Зачистить изоляцию с провода на длину, полностью соответствующую гильзе наконечника
• Использовать клещи с правильной формой матрицы - круглая для кольцевой формы
• Не допускать повреждения жил при зачистке - это снижает проводимость
• Проверить плотность опрессовки: после сжатия металл должен плотно обхватывать жилу без люфта
• После монтажа проверить механическую прочность соединения - наконечник не должен проворачиваться на проводе

Рекомендуемый момент затяжки болта M12 - 35–45 Нм. Убедитесь, что посадочный диаметр 12 мм соответствует вашему зажимному устройству.

Безопасность и стандарты

Наконечник медный L-DT-70-12 КЭАЗ соответствует требованиям ГОСТ Р МЭК 60947-7-1 и другим нормам для силового оборудования до 10 кВ. Произведён в соответствии с технологическими стандартами КЭАЗ. Отсутствие покрытия не влияет на электробезопасность, но требует соблюдения условий эксплуатации в сухих или защищённых помещениях.

Преимущества

• Высокая проводимость благодаря чистой меди - минимизация потерь энергии
• Кольцевая форма контактной площадки - равномерная нагрузка на болт, снижение риска деформации
• Широкий температурный диапазон - работает в условиях сурового климата
• Поддержка нескольких классов проводников - универсальность для различных типов медных жил
• Производство КЭАЗ - известный российский бренд с проверенной надёжностью в промышленных сетях

Ограничения применения

• Не предназначена для алюминиевых проводов - материал несовместим
• Отсутствие покрытия делает наконечник восприимчивым к коррозии во влажных, солёных или химически активных средах - требуется дополнительная защита (например, термоусадка или смазка)
• Не рекомендован для частых демонтажей - опрессовка является одноразовым соединением
• Не использовать в местах с вибрацией выше нормированной - возможна усталостная деформация
• Не применять при температурах ниже –40 C или выше +80 C - выход за пределы гарантирует потерю механической целостности

Примеры использования

• Подключение медного кабеля 70 мм2 к шине в распределительном щите 10 кВ
• Соединение фазного провода с выводом трансформатора
• Монтаж заземления в промышленных установках
• Присоединение кабельных наконечников к автоматическим выключателям или рубильникам
• Использование в системах питания конвейеров, насосных станций, сварочных аппаратов

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода и наконечника - даже небольшое несоответствие снижает срок службы
• Если наконечник будет установлен вне закрытого корпуса - используйте термоусадочные трубки или герметик для защиты от влаги
• Для контроля качества опрессовки можно сделать тест на растяжение - соединение не должно расходиться при усилии 1/3 от максимального
• Храните наконечники в сухом месте - медь может окисляться при длительном воздействии воздуха и влаги
• Артикул 278136 - это точный идентификатор для заказа запасных частей; сохраняйте его при ремонте
• Наконечник медный L-DT-70-12 КЭAZ входит в серию OptiKit L/C - идеально сочетается с другими компонентами этой линейки для унифицированного монтажа
