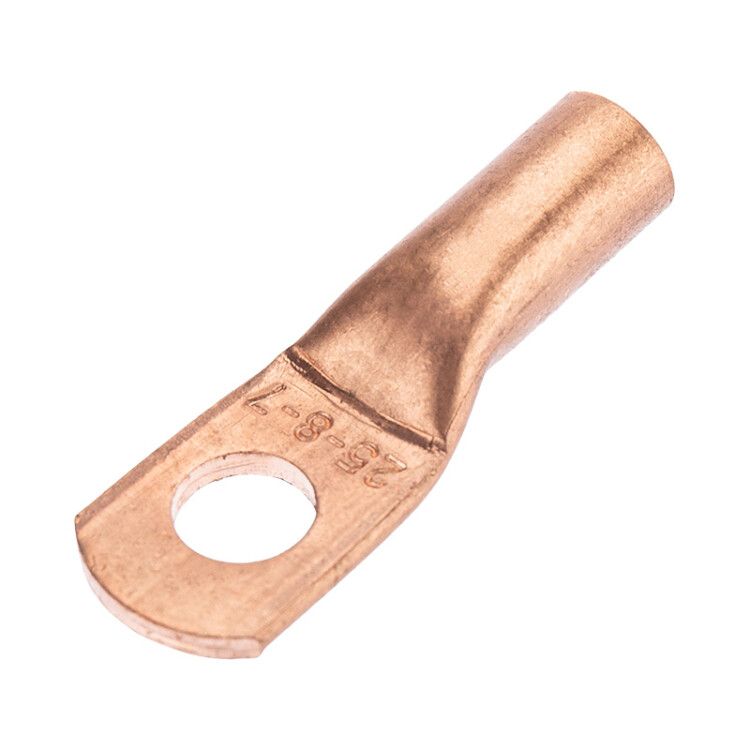

Наконечник медный ТМ 25-8-7 (25кв.мм - D8мм) (в упак. 5 шт.) | 07-5313-1 REXANT MEET

Наконечник медный ТМ 25-8-7 (25 кв. мм – 8 мм) от бренда REXANT предназначен для надёжного оконцевания многожильных медных проводов сечением 25 мм2. Этот наконечник применяют при подключении клемм, шин или оборудования через болтовые соединения. Упакован по 5 штук - удобно для монтажа на объектах.

Назначение и область применения

Наконечник медный ТМ 25-8-7 используют для подготовки концов многожильных медных проводов к соединению с зажимами, клеммными колодками, шинами или аппаратами защиты. Подходит для систем распределения электроэнергии, силовой автоматике, щитового оборудования, сварочных установках и других местах, где требуется прочная и долговечная механическая фиксация контакта.

Технические характеристики

• Номинальное сечение: 25 мм2 - соответствует многожильному проводу указанного сечения;
• Диаметр отверстия: 8 мм - совпадает с болтом M8, используемым для крепления;
• Внутренний диаметр хвостовика: 7 мм - гарантирует плотную посадку на жилу провода;
• Материал: медь - обеспечивает минимальное переходное сопротивление и хорошую теплопроводность;
• Форма контактной площадки: кольцевая - равномерно распределяет усилие затяжки болта;
• Угол соединения: 180° - прямое расположение провода относительно точки крепления;
• Способ монтажа: опрессовка - требует специальных клещей; не допускается пайка;
• Защитное покрытие: отсутствует - поверхность голая, без олова или никеля;
• Количество отверстий: одно - предназначено для одного болта.

Совместимость и монтаж

Наконечник медный ТМ 25-8-7 совместим с многожильным медным проводом сечением 25 мм2. Для правильного монтажа необходимо использовать гидравлические или ручные опрессовочные клещи с матрицей, подходящей под этот тип наконечника. После опрессовки проверьте герметичность соединения - металл должен полностью заполнить все промежутки между жилами. Болт M8 с моментом затяжки до 4–6 Нм рекомендован для надёжного контакта. Не применять с одножильными проводами - риск повреждения жилы.

Преимущества

• Высокая электропроводность меди снижает нагрев в месте соединения;
• Жесткая кольцевая форма предотвращает перекос при затяжке болта;
• Чётко заданные размеры обеспечивают точную совместимость с комплектующими M8;
• Рассчитан на длительную работу под нагрузкой - устойчив к вибрациям и термическим циклам;
• Упаковка по 5 шт. экономит время при массовом монтаже.

Ограничения применения

• Не для алюминиевых проводов - возможна электрохимическая коррозия;
• Без защитного покрытия - не рекомендуется для открытых, влажных или агрессивных сред (например, на улице, в цехах с паром/кислотами);
• Запрещена пайка - изменяет структуру металла и снижает механическую прочность;
• Не подходит для частых демонтажей - после нескольких сборок/разборок контакт может потерять надёжность.

Примеры использования

• Подключение входного кабеля к главной шине в распределительном щите;
• Присоединение медного провода к выводу автомата, контактора или теплового реле;
• Обвязка мощных двигателей, преобразователей частоты, сварочных аппаратов;
• Создание ответвлений в силовых цепях промышленного оборудования.

Практические советы

• Перед опрессовкой зачистите провод на длину, равную глубине гильзы наконечника - не более 15 мм;
• Используйте клещи с регулировкой давления - переопрессовка деформирует гильзу, недопрессовка даёт слабый контакт;
• Проверяйте соответствие диаметра болта (M8) и отверстия наконечника - даже 0,2 мм расхождения вызывают люфт;
• После монтажа протестируйте соединение тестером на сопротивление - нормальное значение менее 0,5 мОм;
• Храните наконечники в сухом помещении - медь легко окисляется при повышенной влажности.
