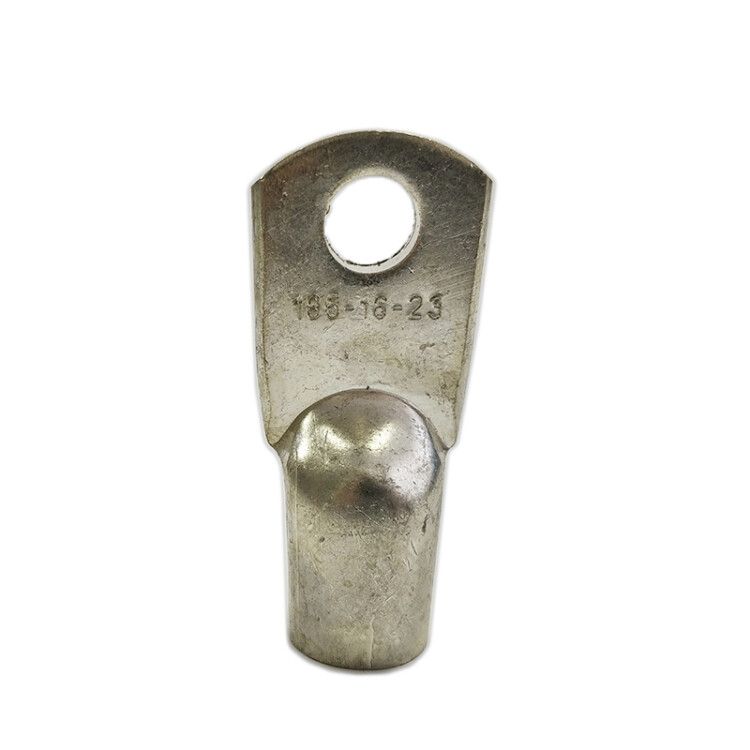

Наконечник луженый медный ТМЛ 185-16-21 Т2 опрес. ЗЭТАРУС zeta10634

Наконечник медный луженый ТМЛ 185-16-21 опрессовочный - это надежный элемент для оконцевания многожильных медных кабелей сечением 185 мм2, обеспечивающий прочное и долговечное соединение при помощи опрессовки. Бренд ЗЭТАРУС выпускает этот наконечник в соответствии с ГОСТ 7386-80, что гарантирует соответствие промышленным стандартам. Артикул zeta10634 соответствует модели ТМЛ 185-16-21, предназначенной для высоконагрузочных систем.

Назначение и область применения

Наконечник медный луженый ТМЛ 185-16-21 опрессовочный используется для оконцевания медных жил кабелей и проводов, чтобы обеспечить надежное подключение к зажимам аппаратов, шинам, коммутационному оборудованию. Применяется в силовых цепях переменного тока до 35 кВ. Подходит для установки на станках, распределительных щитах, трансформаторах, промышленных конвейерах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное сечение: 185 мм2 - рассчитан на токовые нагрузки, характерные для крупногабаритных кабелей.
• Диаметр отверстия: 16 мм - позволяет использовать с болтами или шпильками стандартного размера M16.
• Материал: медь марки М2 - обеспечивает высокую электропроводность и механическую прочность.
• Покрытие: лужёное (олово-висмут) - защищает от окисления, улучшает контакты и снижает переходное сопротивление.
• Тип монтажа: опрессовка - требует специального пресса для создания герметичного соединения.
• Форма контактной площадки: кольцевая - равномерно распределяет усилие при затяжке болта.
• Конструкция втулки: короткая - компактная форма, удобна при ограниченном пространстве.
• Защитный покров: да - предохраняет внутреннюю поверхность от воздействия среды.
• Класс проводника: Класс 2 - совместим с многопроволочными жилами повышенной гибкости.
• Угол соединения: прямолинейный - подходит для прямых подключений без поворотов.
• Климатическое исполнение: Т2 - работает при температуре от −25C до +40C, допустима повышенная влажность.
• Количество монтажных отверстий: одно - для одного болтового соединения.
• Нормативный документ: ГОСТ 7386-80 - изделие изготовлено в соответствии с государственным стандартом.
• Цвет: серый - благодаря лужению, не требует дополнительной маркировки.

Совместимость и монтаж

Наконечник медный луженый ТМЛ 185-16-21 опрессовочный совместим с кабелями, имеющими медную жилу класса 2 и внешним диаметром около 21 мм. Для монтажа требуется опрессовочный пресс с матрицей, подходящей под сечение 185 мм2. Перед опрессовкой необходимо зачистить жилу на длину втулки, вставить её полностью и произвести равномерное сдавливание. Не рекомендуется применять клещи или плоскогубцы - они не обеспечивают достаточного давления и рискуют повредить контакт.

Безопасность и стандарты

Изделие соответствует ГОСТ 7386-80, который регламентирует форму, размеры, материалы и требования к качеству медных наконечников. Лужёное покрытие снижает вероятность электрохимической коррозии при работе в условиях повышенной влажности. Климатическое исполнение Т2 позволяет использовать наконечник в большинстве промышленных помещений России и стран СНГ. Защитный слой исключает попадание влаги внутрь соединения, что увеличивает срок службы и безопасность эксплуатации.

Преимущества

• Высокая электропроводность меди обеспечивает минимальные потери энергии.
• Лужёное покрытие препятствует окислению, особенно важно при длительной эксплуатации.
• Короткая втулка экономит место внутри щита или корпуса оборудования.
• Кольцевая форма контактной площадки равномерно передаёт усилие затяжки, снижает риск деформации.
• Стандартные размеры позволяют заменить аналоги других производителей без изменения сборки.

Ограничения применения

• Не предназначена для алюминиевых жил - возможна электрохимическая коррозия при смешении металлов.
• Не подходит для частых изгибов после монтажа - опрессованное соединение теряет гибкость.
• Требуется точное соблюдение диаметра жилы (+-1–2 мм от 21 мм); слишком тонкий или толстый кабель не будет плотно входить.
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, лужённое покрытие не является герметизирующим.
• Не рекомендовано применение в местах с химически активной средой (например, агрессивные пары, кислоты).

Примеры использования

• Подключение мощных двигателей в промышленных станках.
• Присоединение кабелей к шинам в распределительных щитах 6(10)/0,4 кВ.
• Соединение кабелей с выводами трансформаторов и реакторов.
• Монтаж заземляющих проводников в подстанциях и на производственных участках.

Практические советы

• Перед монтажом проверьте, что диаметр жилы кабеля соответствует заявленным 21 мм - несоответствие вызывает плохой контакт или трещины в втулке.
• Используйте только матрицу пресса, специально подобранную под сечение 185 мм2 - неверный инструмент приведёт к недостаточной опрессовке.
• После опрессовки осмотрите соединение: не должно быть трещин, выступов или перекоса. При необходимости - протестируйте сопротивление контакта мегаомметром.
• При использовании в сырых помещениях дополнительно обработайте место соединения антикоррозийной смазкой (например, литолом).
• Артикул zeta10634 - это оригинальный продукт ЗЭТАРУС; при заказе сверьтесь с этим номером, чтобы избежать подделок.
