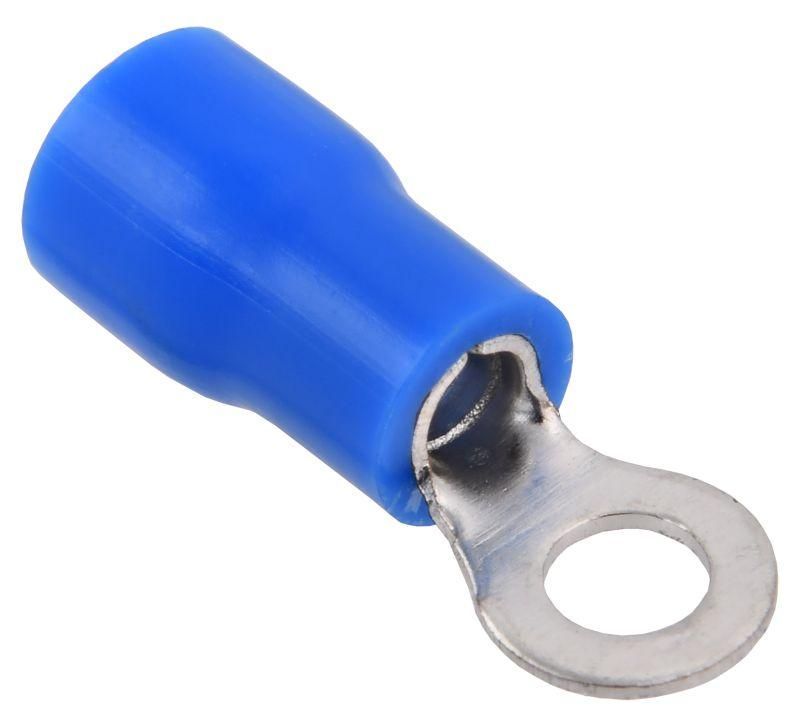

Наконечник НКИ 2-3 кольцо 1,5-2,5мм (100шт/упак) | UNL20-D25-4-3-G GENERICA IEK

Наконечник НКИ 2-3 кольцо 1,5-2,5 мм (100 шт/упак) от GENERICA предназначен для надёжного оконцевания медных проводов сечением 1,5–2,5 мм2 с помощью опрессовки. Применяется там, где требуется прочное винтовое соединение - например, в распределительных щитах, контакторах или клеммниках. Артикул unl20-d25-4-3-g соответствует этой модели в каталогах IEK и GENERICA.

Назначение и область применения

Наконечник НКИ 2-3 кольцо 1,5-2,5 мм (100 шт/упак) используется для подготовки концов медных проводов к подключению через винтовые зажимы. Кольцевая форма позволяет легко установить его на болт или винт метрической резьбы M3, обеспечивая плотный контакт без проскальзывания. Подходит для монтажа в электрооборудовании: автоматических выключателях, реле, клеммных колодках, силовых щитах и устройствах управления.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 мм2 - подходит для проводов с однопроволочными или многопроволочными медными жилами;
• Размер резьбы: М3 - совместим с винтами и болтами диаметром 3 мм;
• Форма контактной площадки: кольцевая - обеспечивает равномерное давление при затяжке;
• Материал: латунь - высокая электропроводность и механическая прочность;
• Защитное покрытие: лужёное - предотвращает окисление, увеличивает срок службы контакта;
• Изоляция: да - пластиковая трубочка защищает оголённую часть провода от случайного замыкания;
• Срок службы: до 5 лет при соблюдении условий эксплуатации;
• Упаковка: 100 штук в одной упаковке - удобно для крупных проектов и запаса на складе.

Совместимость и монтаж

Наконечник НКИ 2-3 кольцо 1,5-2,5 мм (100 шт/упак) требует специального инструмента - пресс-клещей с матрицей для кольцевых наконечников. Убедитесь, что диаметр отверстия под винт точно соответствует М3. Перед опрессовкой удалите изоляцию провода на длину, равную глубине гильзы наконечника - обычно около 8–10 мм. После опрессовки проверьте качество соединения: провод не должен свободно двигаться внутри гильзы. Изоляционная трубка должна полностью закрывать место соединения провода с металлической частью наконечника.

Безопасность и стандарты

Наконечник НКИ 2-3 кольцо 1,5-2,5 мм (100 шт/упак) соответствует требованиям ГОСТ Р 50030.5.5 и IEC 60947-1 для комплектующих низковольтных устройств. Лужёное покрытие снижает риск коррозии в условиях повышенной влажности. Не применяйте в цепях постоянного тока выше 1000 В или переменного тока выше 690 В - выход за пределы допустимых значений может вызвать перегрев и отказ контакта.

Преимущества

• Латунь с лужением гарантирует долгую работу даже в агрессивной среде;
• Изолированная конструкция исключает случайные замыкания между соседними выводами;
• Стандартная форма и размер позволяют использовать в большинстве типовых клеммников;
• Высокая механическая прочность - не деформируется при затяжке винта усилием до 1,5 Нм;
• Удобная упаковка по 100 шт. снижает расходы на хранение и доставку.

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна коррозия и потеря контакта;
• Не рекомендуются для частых демонтажей - после нескольких разборок винтовое соединение теряет герметичность;
• Запрещено использование в условиях температур ниже -40 C и выше +105 C - материал теряет эластичность или мягчеет;
• Не подходят для высокочастотных цепей - паразитная индуктивность кольца влияет на сигнал.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитовой комнате;
• Присоединение проводов к клеммам контакторов на конвейерах;
• Монтаж заземления в распределительных пунктах;
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП;
• Обслуживание оборудования на пищевых производствах - благодаря лужению устойчив к влаге и моющим средствам.

Практические советы

• Выбирайте наконечники с учётом точного сечения провода - слишком тонкий провод в большом наконечнике плохо фиксируется, слишком толстый - не войдёт;
• Перед монтажом проверьте, чтобы внутренняя поверхность винта была чистой - грязь или оксиды снижают проводимость;
• Не используйте плоскогубцы вместо пресс-клещей - это повреждает гильзу и создаёт слабый контакт;
• Для массового монтажа лучше заказывать сразу несколько упаковок - артикул unl20-d25-4-3-g одинаковый у GENERICA и IEK, можно смешивать партии;
• Храните в сухом месте - хотя есть изоляция, длительное воздействие влаги может повредить лужёное покрытие.
