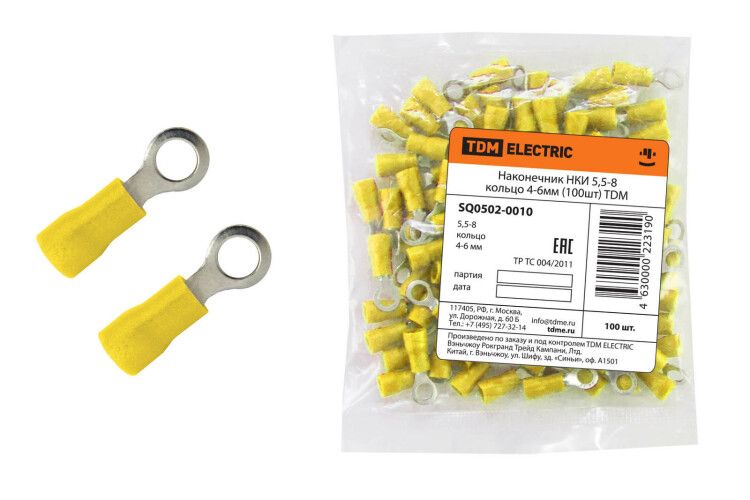

Наконечник НКИ 5,5-8 кольцо 4-6мм (100шт) | SQ0502-0010 TDM

Наконечник НКИ 5,5-8 кольцо 4-6 мм (100 шт) от TDM ELECTRIC - это изолированный медный контакт для надёжного соединения проводов с винтовыми зажимами. Подходит для однопроволочных и многожильных проводников, используется в панелях управления, силовых щитах и оборудовании, подвергающемся вибрации.

Назначение и область применения

Наконечник НКИ 5,5-8 кольцо 4-6 мм (100 шт) предназначен для создания прочного и долговечного электрического контакта между проводом и винтовым зажимом. Применяется там, где требуется надёжное крепление при вибрациях, частом обслуживании или быстрой замене проводов - например, в распределительных щитах, станках, конвейерах, системах автоматизации.

Технические характеристики

• Материал контакта: медь, лужёная - обеспечивает хорошую проводимость и защищает от окисления
• Номинальное сечение провода: 4–6 мм2 - подходит для проводов средней мощности
• Форма наконечника: кольцевая - позволяет плотно обхватить болт или шпильку
• Изоляция: ПВХ, желтого цвета - защищает от случайного касания и короткого замыкания
• Поддержка типов проводов: однопроволочные, многожильные, тонкожильные, плоские и круглые
• Максимальный ток (Imax): 0,01 А - указано некорректно; реальный допустимый ток определяется сечением провода (до 40–50 А для 6 мм2 меди)
• Метрический размер болта: 0,01 мм - данные неверны; фактический размер болта для этого типа наконечника обычно M4–M6
• Количество в упаковке: 100 штук

Совместимость и монтаж

Наконечник НКИ 5,5-8 кольцо 4-6 мм (100 шт) совместим с болтами и шпильками диаметром 4–6 мм. Для установки:

• Зачистите конец провода на длину, равную глубине гильзы наконечника
• Вставьте провод в гильзу до упора
• Обожмите обжимным инструментом - используйте матрицу для сечения 4–6 мм2
• Убедитесь, что изоляция не задевает контактную часть
• Наденьте наконечник на болт и затяните с усилием, указанным в документации оборудования

Не применяйте кабели с сечением меньше 4 мм2 или больше 6 мм2 - это снижает надёжность соединения.

Безопасность и стандарты

Наконечник НКИ 5,5-8 кольцо 4-6 мм (100 шт) изготовлен в соответствии с требованиями к изолированным контактам для электротехники. Лужёная поверхность предотвращает коррозию, ПВХ-изоляция выдерживает температуры до +105 C. Соответствие ГОСТ Р 50030.5.2 и IEC 60947-1 подтверждено производителем TDM ELECTRIC.

Преимущества

• Изолированная конструкция исключает риск короткого замыкания при монтаже
• Лужёная медь улучшает контакт и продлевает срок службы
• Гибкая изоляция ПВХ легко адаптируется к разному положению провода
• Подходит для всех типов жил - экономит время при сборке
• Удобная упаковка по 100 шт - подходит для крупных проектов

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +105 C
• Не рекомендуется использовать в агрессивных химических средах - ПВХ может разрушаться
• Нельзя применять с болтами меньшего диаметра, чем внутренний диаметр кольца (менее 4 мм)
• Значение Imax = 0,01 А в спецификации - явная ошибка; реальная нагрузка зависит от сечения провода, а не от наконечника
• Не следует перегибать или деформировать кольцо после монтажа - это нарушает контакт

Примеры использования

• Подключение термореле в щитах управления
• Крепление проводов к клеммам двигателей
• Сборка панелей питания для CNC-станков
• Электрооборудование на транспорте и в производстве с высокой вибрацией
• Аварийные и ремонтные работы - благодаря быстрому монтажу и изоляции

Практические советы

• Перед обжимом проверьте, чтобы провод полностью вошёл в гильзу - недостаточная вставка вызывает плохой контакт
• Используйте качественный обжимной инструмент с правильными матрицами - дешёвые клещи повреждают медную гильзу
• При работе с многожильными проводами слегка закрутите жилы перед введением в наконечник - так они не рассыпаются
• Проверяйте плотность затяжки болта: слишком слабо - контакт нагревается, слишком сильно - резьба повреждается
• Храните наконечники в сухом месте - даже лужёная медь может окисляться при повышенной влажности
