Наконечник кольцевой изолированный 4.3 мм 4-6 (НКи 6.0-4/НКи5,5-4) желтый | 08-0051 REXANT MEET

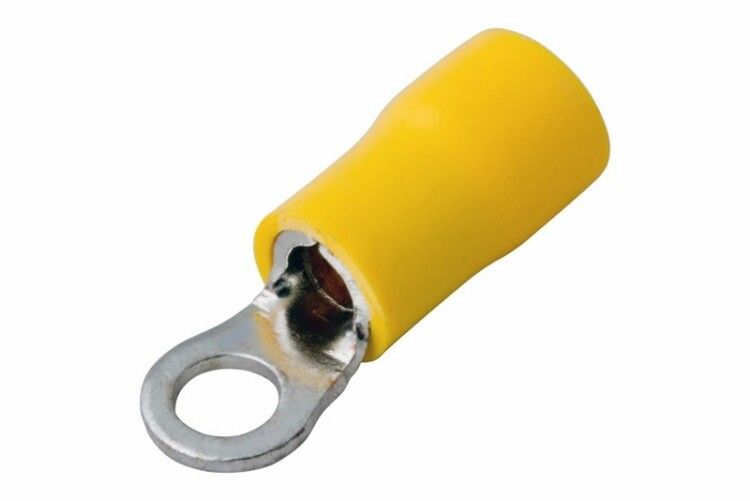

Наконечник кольцевой изолированный ø4.3 мм 4-6 мм2 (НКи 6.0-4 / НКи5,5-4) желтый от Rexant - это обжимной наконечник с изоляцией из ПВХ, предназначенный для надёжного и многократного подключения многожильных медных проводов сечением 4–6 мм2. Артикулы 08-0051 и etm08-0051 подходят для монтажа в условиях вибрации и высокой влажности, например, на подвижном составе или в распределительных щитах.

Назначение и область применения

Наконечник кольцевой изолированный ø4.3 мм 4-6 мм2 (НКи 6.0-4 / НКи5,5-4) желтый применяется для оконцевания многожильных медных проводов перед подключением к винтовым зажимам оборудования. Он обеспечивает прочное и долговечное соединение, исключающее ослабление контакта при вибрации. Особенно эффективен там, где требуется частое отключение и подключение - например, на станках, конвейерах, вагонах метро, автобусах, судовой аппаратуре и в шкафах управления.

Технические характеристики

• Диаметр отверстия: 4,3 мм - совместим с винтами M4, M4,5 и аналогичными креплениями
• Сечение провода: 4–6 мм2 - оптимизировано для многожильных медных жил
• Материал контакта: латунь с лужёным покрытием - повышает коррозионную стойкость и снижает переходное сопротивление
• Изоляция: ПВХ - устойчив к механическим воздействиям, не горюч, сохраняет эластичность при температурах от –40C до +85C
• Цвет изоляции: жёлтый - визуальное отличие от других типов, удобство при обслуживании
• Максимальный ток: 48 А - соответствует нагрузкам бытовых и промышленных устройств средней мощности
• Конструкция втулки: короткая - экономит место в плотных соединениях
• Способ монтажа: обжимной - требует специальных клещей, не допускает пайки

Совместимость и монтаж

Наконечник кольцевой изолированный ø4.3 мм 4-6 мм2 (НКи 6.0-4 / НКи5,5-4) желтый монтируется только обжимом. Обжим выполняется на изоляционной части, чтобы не повредить внутренний контакт. Для этого используются пресс-клещи:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Не используйте плоскогубцы или другие инструменты - некорректный обжим приведёт к перегреву и выходу из строя соединения. Убедитесь, что провод полностью вошёл в втулку до упора перед обжимом.

Безопасность и стандарты

Наконечник соответствует требованиям к изолированным контактам для промышленного электромонтажа. Лужёная поверхность защищает от окисления, а ПВХ-изоляция предотвращает случайные замыкания. Продукт не содержит свинца и соответствует RoHS. Однако не предназначен для постоянного погружения в воду - IP-класс не указан, так как изоляция не герметична.

Преимущества

• Удобство монтажа: изоляция уже установлена - не нужна дополнительная термоусадка или изолента
• Высокая надёжность: лужёный латунный контакт уменьшает сопротивление и устойчив к влаге
• Повторное использование: можно безопасно отключать и подключать провод несколько раз без потери качества контакта
• Визуальная идентификация: жёлтый цвет легко различается среди других наконечников
• Экономия времени: не требует подготовки провода - просто обжим и вставка в винт

Ограничения применения

• Не подходит для одножильных проводов - рассчитан только на многожильные медные жилы
• Запрещено использовать с винтами больше M5 - диаметр отверстия 4,3 мм не позволит затянуть крупнее
• Не рекомендован для открытого монтажа на улице - ПВХ не выдерживает длительного UV-воздействия
• Не подлежит пайке - попытки пропаять контакт разрушат изоляцию и нарушают целостность конструкции
• Работает в пределах температур –40…+85 C - выше +90 C возможна деформация изоляции

Примеры использования

• Подключение клемм двигателя в троллейбусе или электрокаре
• Присоединение проводов к автоматическим выключателям в щите управления цеха
• Монтаж заземляющих проводников на раме станка
• Соединение силовых кабелей в системах освещения подвижного состава
• Замена старых наконечников в распределительных коробках с частым техобслуживанием

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - не войдёт
• При работе в сырых помещениях дополнительно смазывайте контактную часть антикоррозийной пастой (например, Контакт Электро)
• Проверяйте качество обжима: после сжатия изоляция должна плотно прилегать к проводу, а металл - не иметь трещин
• Храните наконечники в сухом месте - даже лужёный контакт может окислиться при длительном хранении в сырости
• Для массового монтажа закупайте сразу несколько партий - цветовая маркировка (жёлтый) помогает избежать путаницы при сборке
