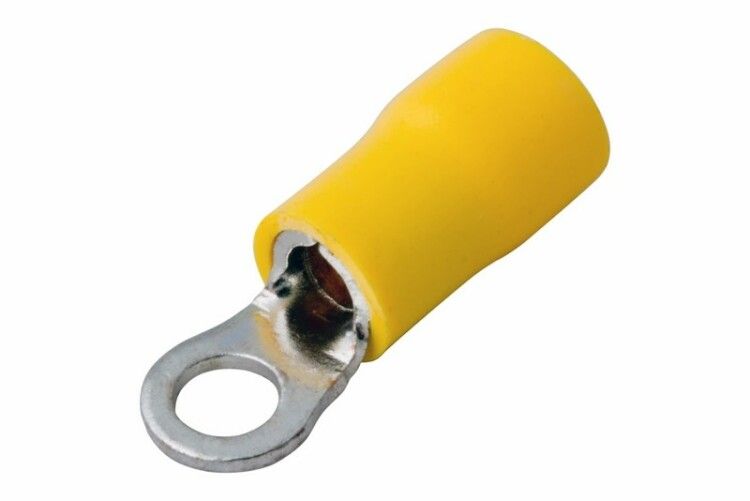

Наконечник кольцевой изолированный 5.3 мм 4-6 (НКи 6.0-5/НКи5,5-5) желтый | 08-0052 REXANT MEET

Наконечник кольцевой изолированный ø5.3мм 4-6мм2 (НКи 6.0-5 / НКи5,5-5) желтый от Rexant - это обжимной наконечник с изоляцией для надежного подключения многожильных медных проводов сечением 4–6 мм2. Применяется там, где требуется частое отключение и высокая долговечность соединения - например, на подвижном оборудовании, щитах управления или станках.

Назначение и область применения

Наконечник кольцевой изолированный ø5.3мм 4-6мм2 (НКи 6.0-5 / НКи5,5-5) желтый предназначен для оконцевания многожильных медных проводов перед подключением к винтовым зажимам оборудования. Его используют там, где важно обеспечить прочное, не требующее постоянной затяжки соединение и возможность многократного демонтажа. Особенно актуален для мобильных систем: транспорта, конвейеров, испытательных стендов, распределительных щитов с часто переподключаемыми цепями.

Технические характеристики

• Сечение провода: 4–6 мм2 - оптимально для многожильных медных проводов указанного диаметра;
• Диаметр отверстия: 5.3 мм - совместим с винтами M5 и аналогичными креплениями;
• Материал контакта: латунь с луженым покрытием - повышает коррозионную стойкость и снижает переходное сопротивление;
• Изоляция: ПВХ, желтый цвет - защищает от случайного замыкания, легко визуально отличается;
• Максимальный ток: 48 А - допустимая нагрузка при нормальных условиях эксплуатации;
• Тип монтажа: обжимной - требует применения специального инструмента;
• Конструкция: короткая - экономит место в плотных сборках.

Совместимость и монтаж

Наконечник кольцевой изолированный ø5.3мм 4-6мм2 (НКи 6.0-5 / НКи5,5-5) желтый монтируется исключительно обжимом. Обжим выполняют **поверх изоляции**, чтобы сохранить её целостность. Для этого подходят пресс-клещи:
- HT-301 H (арт. 12-3014, 12-3014-4)
- HT-301 N (арт. 12-3116)
- HT-301 W (арт. 12-3021, 12-3021-4)
Не используйте обычные плоскогубцы - это приведёт к плохому контакту, повреждению изоляции или разрыву жил.

Безопасность и стандарты

Изделие соответствует требованиям к изолированным наконечникам для электромонтажа. Лужёная латунь обеспечивает устойчивость к окислению в условиях повышенной влажности. Изоляция из ПВХ выдерживает температуры от –40C до +85C. Однако продукт не сертифицирован по международному стандарту IEC 60998 - применяйте в соответствии с внутренними регламентами предприятия.

Преимущества

• Ускоряет монтаж - не нужна подготовка жил перед установкой;
• Позволяет многократно отсоединять и подключать провод без потери качества контакта;
• Изолирующий корпус предотвращает случайные замыкания на соседние элементы;
• Лужёное покрытие снижает риск коррозии даже в сырых помещениях;
• Ярко-жёлтая изоляция упрощает визуальный контроль и маркировку цепей.

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жил при обжиме;
• Не рекомендуется использовать при температуре выше +85C - изоляция теряет форму;
• Запрещено применять с винтами больше М5 - диаметр отверстия 5.3 мм не позволит закрутить крупнее;
• Не подходит для силовых цепей свыше 48 А - риск перегрева и выхода из строя.

Примеры использования

• Подключение двигателей на конвейерах с частыми сервисными отключениями;
• Разъёмные соединения в тестовых стендах и диагностических устройствах;
• Электрооборудование в вагонах метро или тепловозах - благодаря устойчивости к вибрации и влаге;
• Щитовые соединения в цехах с высокой запылённостью - лужёный контакт не окисляется.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкий провод проскочит, слишком толстый - деформирует наконечник;
• Используйте только указанные клещи - другие могут не обеспечить достаточное давление или повредить изоляцию;
• После обжима потяните провод слегка - если он выскальзывает, замените наконечник или попробуйте другой инструмент;
• Храните в сухом месте - хотя изоляция устойчива к влаге, длительное воздействие воды может снизить срок службы;
• При замене старых наконечников - всегда выбирайте тот же тип и цвет: желтый цвет здесь не просто декор, а часть системы маркировки.
