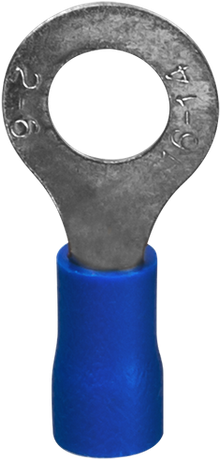

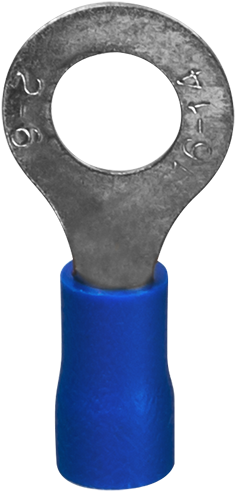

Наконечник кабельный кольцевой изолированный (НКИ) 61 051 NET-RTI-2.5-6-B50 (уп.50шт) Navigator 61051 20253

Наконечник кабельный кольцевой изолированный (НКИ) 61 051 NET-RTI-2.5-6-B50 - это надёжный элемент для оконцевания многожильных медных проводов сечением 2,5 мм2. Бренд Navigator предлагает этот продукт в упаковке по 50 штук, что удобно для массового монтажа. Наконечник НКИ 61 051 NET-RTI-2.5-6-B50 сочетает механическую прочность, изоляцию и совместимость с распространёнными зажимами.

Назначение и область применения

Наконечник НКИ 61 051 NET-RTI-2.5-6-B50 предназначен для оконцевания многожильных медных проводов и кабелей методом опрессовки. Применяется в распределительных щитах, пультах управления, силовых цепях и других местах, где требуется надёжное соединение провода с болтом, клеммой или шиной. Подходит для работы в бытовых, промышленных и коммерческих системах.

Технические характеристики

• Номинальное сечение кабеля: 2,5 мм2
• Диаметр отверстия: 6,5 мм - соответствует стандартным болтам M6
• Наружный диаметр: 4,9 мм - компактная форма для плотного монтажа
• Номинальный ток: 27 А
• Рабочее напряжение: до 380 В
• Материал контакта: медь никелированная - улучшает проводимость и снижает окисление
• Материал изоляции: ПВХ пластикат самозатухающий - не поддерживает горение
• Цвет изоляции: синий - стандартизирован для фазных проводов
• Диапазон рабочих температур: от –55 C до +105 C
• Степень защиты IP20 - защита от доступа пальцами и крупных частиц, но не от воды
• Гарантийный срок: 3 года

Совместимость и монтаж

Наконечник НКИ 61 051 NET-RTI-2.5-6-B50 совместим с любыми клеммами, болтами и шинами с диаметром отверстия 6–7 мм. Для установки используется специальный пресс-клещи с матрицей для наконечников типа “кольцевой”. Убедитесь, что инструмент рассчитан на сечение 2,5 мм2 - недостаточное давление вызывает плохой контакт, избыточное - повреждает изоляцию. После опрессовки проверьте герметичность соединения: жила должна быть полностью заключена в трубку, изоляция - не деформирована.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к безопасности электроустановок. Самозатухающая ПВХ-изоляция предотвращает распространение пламени при перегреве. Никелирование меди снижает риск коррозии в условиях повышенной влажности. Однако IP20 не допускает использование в открытых или влажных средах - для таких условий требуются наконечники с более высокой степенью защиты.

Преимущества

• Никелированная медь обеспечивает долговечность и стабильный контакт даже после многократных подключений
• ПВХ-манжета защищает жилу от механических повреждений и случайного замыкания
• Яркая синяя изоляция упрощает визуальное различение фазных проводов
• Упаковка по 50 штук экономит время на заказе и хранении
• Высокая термостойкость позволяет применять в устройствах с нагревом

Ограничения применения

• Не применяется для одножильных проводов - возможна трещина в жиле при опрессовке
• Запрещено использовать в условиях постоянного воздействия воды, масла или агрессивных паров - IP20 не обеспечивает гидроизоляцию
• Не рекомендован для частых вибраций без дополнительной фиксации - возможно ослабление контакта
• Не подходит для сечений меньше 0,5 мм2 и больше 6 мм2 - несоответствие приведёт к перегреву или слабому зажиму

Примеры использования

• Подключение автоматических выключателей в щитовой комнате
• Присоединение проводов к клеммам частотных преобразователей
• Монтаж проводки на станках, конвейерах, насосных станциях
• Соединение фазных проводов в распределительных коробках
• Обустройство освещения в помещениях с высокими требованиями к надёжности

Практические советы

• Перед монтажом удалите изоляцию с провода точно на длину трубки наконечника - лишняя изоляция мешает качественной опрессовке
• Выбирайте пресс-клещи с регулировкой усилия - для 2,5 мм2 обычно требуется 10–15 кН
• Проверяйте соответствие диаметра отверстия (6,5 мм) и болта - не используйте M5 или M8 без переходников
• Храните наконечники в сухом месте - хотя изоляция устойчива, длительное воздействие влаги может повредить контактную поверхность
• При использовании в серийном производстве - запасайте 5–10% брака на случай брака при опрессовке
