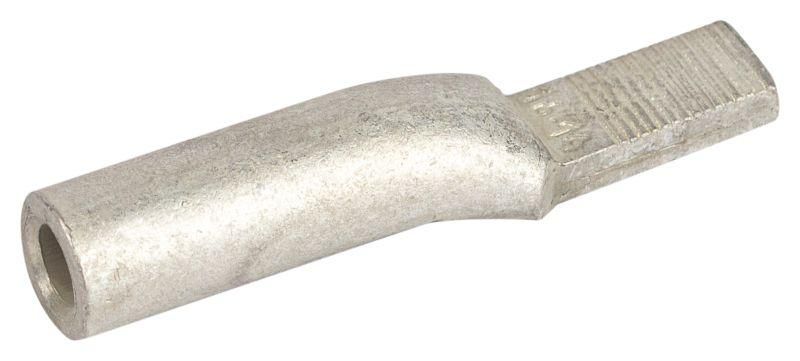

Наконечник штифтовой НША 16-14 алюминиевый | Б0062655 ЭРА

Наконечник штифтовой НША 16-14 алюминиевый от ЭРА предназначен для надёжного оконцевания алюминиевых жил сечением до 16 мм2, позволяя подключать такие провода к клеммам аппаратов с малыми габаритами - например, автоматическим выключателям. Этот наконечник особенно актуален при работе со сталеалюминиевыми и алюминиево-стальными кабелями, включая СИП.

Назначение и область применения

Наконечник штифтовой НША 16-14 алюминиевый используется для подготовки алюминиевых жил к подключению к контактным элементам электрооборудования, где сама жила слишком толста для стандартной клеммы. Он позволяет заменить прямое зажатие многожильного провода на компактный и надёжный металлический переходник. Применяется в распределительных щитах, на опорах ЛЭП, при подключении СИП к автоматам, УЗО, рубильникам и другим устройствам с ограниченным размером зажима.

Технические характеристики

• Материал: электротехнический алюминий марки АД1 - высокая проводимость, устойчивость к окислению
• Номинальное сечение жилы: 16 мм2
• Форма жилы: совместим с многопроволочными круглыми и секторными алюминиевыми жилами
• Тип подключения: штифтовой - имеет цилиндрический выход для фиксации в клемме
• Работает с проводами: сталеалюминиевые и алюминиево-стальные кабели
• Максимальное рабочее напряжение: до 1 кВ

Совместимость и монтаж

Наконечник штифтовой НША 16-14 алюминиевый рассчитан исключительно на алюминиевые жилы. Подключение возможно только через специализированный обжимной инструмент с матрицей для штифтовых наконечников. Обжим должен выполняться равномерно - недостаточно усилия снижает контактную прочность, избыток - деформирует металл. Диаметр штифта соответствует стандартным клеммам бытовых и промышленных автоматов. Не используйте плоскогубцы или обычные клещи - они не обеспечивают герметичного контакта.

Безопасность и стандарты

Произведён из материала, соответствующего требованиям ГОСТ 18481 для электротехнического алюминия. Соответствует нормам безопасности для установки в сетях до 1 кВ. Не содержит свинца и других токсичных компонентов. Рекомендовано применение в соответствии с ПУЭ - пункт 2.3.9 (оконцевание алюминиевых проводников).

Преимущества

• Обеспечивает плотный контакт даже при маленьком размере клеммы - решает проблему невозможности прямого подключения толстых жил
• Высокая электропроводность алюминия АД1 минимизирует потери энергии
• Устойчив к коррозии благодаря чистому материалу и отсутствию покрытий
• Подходит для постоянной нагрузки - не теряет механическую прочность при длительном нагреве
• Удобен для работы с СИП - позволяет выполнять подключение прямо на столбе без предварительной зачистки и скручивания

Ограничения применения

• Не предназначены для медных жил - использование на меди вызывает гальваническую коррозию
• Не подходят для частых перегрузок выше номинала - риск перегрева и ослабления контакта
• Не рекомендуются для мобильных или вибрационных систем - возможна потеря контакта при механических колебаниях
• Требуется обязательное использование правильного обжимного инструмента - без него гарантия качества отсутствует

Примеры использования

• Подключение СИП-4 1×16 к входному автомату в щите дома
• Присоединение алюминиевой жилы кабеля АС 16 мм2 к клемме УЗО
• Фиксация провода от воздушной линии к клеммнику распределительной коробки
• Замена старого медного наконечника на алюминиевый при модернизации системы питания

Практические советы

• Перед обжимом удалите оксидную плёнку с жилы - используйте специальную щётку или наждак
• Проверьте соответствие диаметра штифта и внутреннего отверстия клеммы - если есть люфт, выберите другой тип наконечника
• После монтажа проверьте затяжку клеммы - слабый контакт даёт нагрев, что опасно для всей системы
• Для долговечности в условиях повышенной влажности после монтажа обработайте место соединения антикоррозийной смазкой типа КТ-1
• Наконечник штифтовой НША 16-14 алюбиниевый от ЭРА - б0062655 - храните в сухом месте, избегайте механических повреждений
