Наконечник штифтовой плоский кабельный (НШП) 16–13 | 08-1725 REXANT MEET

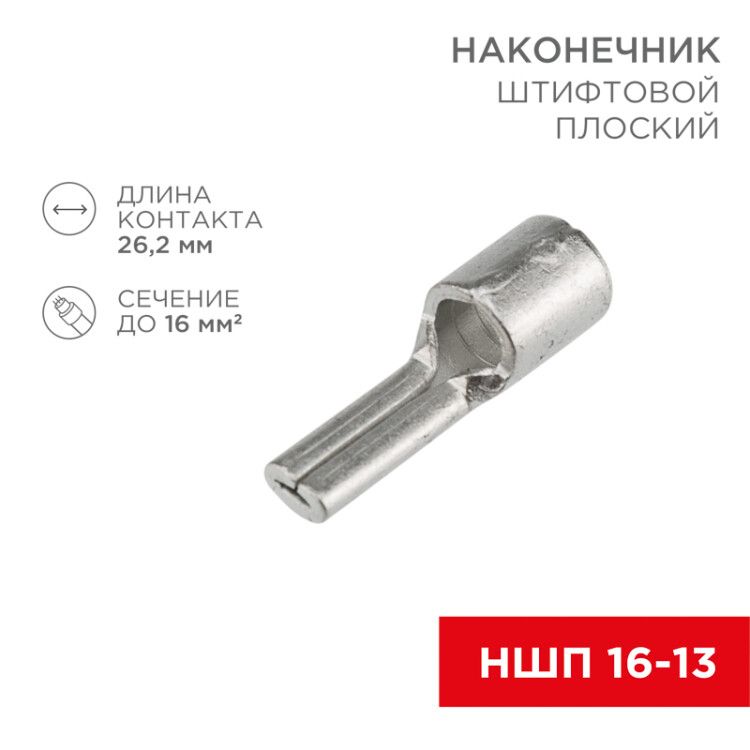

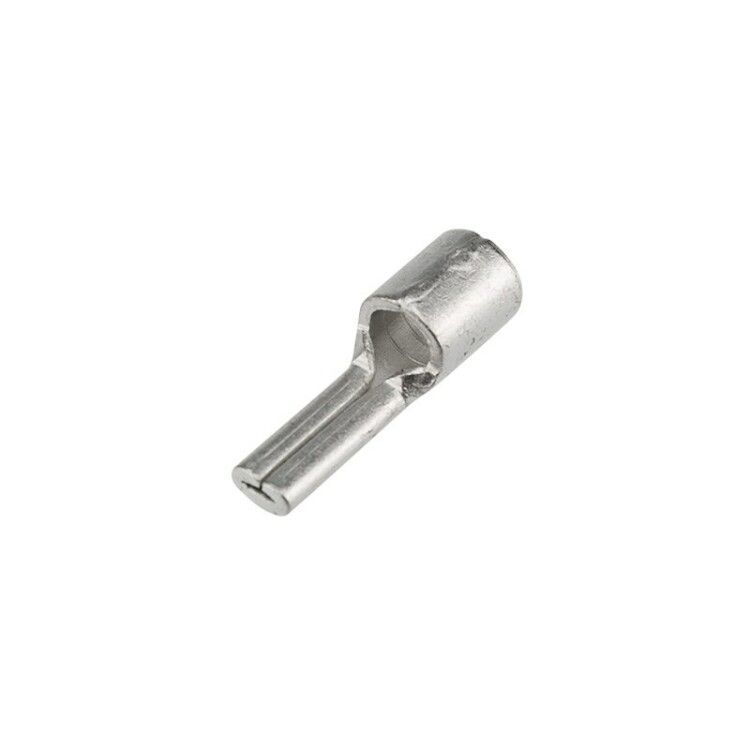

Наконечник штифтовой плоский кабельный (НШП) 16-13 от Rexant предназначен для надёжного оконцевания многожильных медных кабелей сечением до 16 мм2 методом опрессовки. Артикулы 08-1725 и etm08-1725 обеспечивают устойчивый контакт в компактных клеммах автоматических выключателей, контакторов и других устройств с узкими зажимами.

Назначение и область применения

Наконечник штифтовой плоский кабельный (НШП) 16-13 применяется для создания долговечного электрического соединения между медным кабелем и клеммами оборудования. Подходит для подключения к выводам автоматических выключателей, контакторов, реле, распределительных щитов и другим устройствам с ограниченной шириной контактной группы. Особенно эффективен там, где требуется плотная фиксация и минимизация занимаемого места.

Технические характеристики

• Номинальное сечение кабеля: 16 мм2
• Диаметр штыря: 4,5 мм
• Максимальный допустимый ток: 85 А
• Материал: электротехническая медь
• Покрытие: лужённое (олово-висмутовое), защищает от окисления
• Форма гильзы: короткая - снижает нагрузку на клемму и удобна для плотной установки
• Рабочий диапазон сечений: 5–16 мм2 - один наконечник совместим с несколькими сечениями провода
• Способ монтажа: опрессовка
• Подходит для многопроволочных проводников: да

Совместимость и монтаж

Наконечник штифтовой плоский кабельный (НШП) 16-13 требует использования специальных пресс-клещей для качественной опрессовки. Для работы рекомендованы модели:

• HT-301 H (арт. 12-3014, 12-3014-4)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Опрессовку выполняйте поверх изоляционной части наконечника - так достигается равномерное давление и сохраняется целостность металлической части. Убедитесь, что выбранный инструмент соответствует диаметру штыря 4,5 мм и форме гильзы.

Преимущества

• Лужёное покрытие предотвращает коррозию даже во влажной среде и продлевает срок службы соединения
• Рельефные насечки на штыре усиливают механическую фиксацию в клемме - исключает люфт и нагрев при нагрузках
• Монолитная сварная конструкция в месте перехода к гильзе повышает прочность опрессовки и снижает риск расслоения
• Универсальный диапазон сечений (5–16 мм2) позволяет использовать один типоразмер вместо нескольких - экономит запасы и время при сборке
• Короткая форма гильзы идеально подходит для плотных распределительных щитов и компактных устройств

Ограничения применения

• Не предназначена для однопроволочных (монолитных) проводников - возможен перегруз и плохой контакт
• Запрещено использование без пресс-клещей - скручивание или зажим болтом недопустимы
• Не напряжения выше класса защиты устройства, куда он установлен - соблюдайте номинальные параметры сети
• Избыток сечения кабеля (>16 мм2) вызывает некачественную опрессовку и риск перегрева

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щите управления
• Присоединение силового кабеля к контакторам на конвейерах
• Соединение медного провода с клеммами частотных преобразователей
• Монтаж в распределительных щитах с ограниченным пространством - благодаря короткой форме и плоскому штырю

Практические советы

• Перед опрессовкой удалите изоляцию точно на нужную длину - слишком длинная жила может выпирать и нарушить контакт
• Выбирайте пресс-клещи с матрицей, подходящей именно под НШП 16-13 - неверный инструмент деформирует штырь
• Проверьте после монтажа: штырь должен свободно входить в клемму без усилия, но не болтаться
• При работе в агрессивной среде (высокая влажность, химические пары) регулярно осматривайте место соединения - лужёное покрытие долго служит, но при механическом повреждении теряет защиту
• Артикулы 08-1725 и etm08-1725 взаимозаменяемы - различаются лишь способом маркировки производителем
