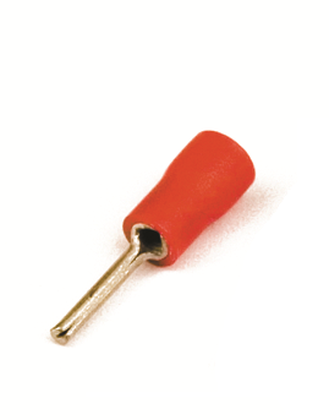

Наконечник штыревой круглый с изолир.фланцем, 0,25-1,5мм.кв. 1,7х9мм. | 2A1CP DKC ДКС

Наконечник штыревой изолированный круглый 0.25–1.5 кв.мм, НШкИ, QUADRO, DKC - это надёжный элемент для соединения медных проводов с клеммами, обеспечивающий безопасную передачу тока до 19 А. Подходит для монтажа в щитах, автоматике и оборудовании с напряжением до 600 В.

Назначение и область применения

Наконечник штыревой изолированный круглый НШкИ, QUADRO, DKC предназначен для оконцевания одножильных и многожильных медных проводов сечением от 0,25 до 1,5 мм2. Используется там, где требуется быстрое и надёжное подключение к клеммным колодкам, разъёмам или клеммам с штыревым контактом. Применяется в распределительных щитах, панелях управления, промышленном оборудовании, системах автоматизации, станках и конвейерах. Подходит как для переменного, так и для постоянного тока.

Технические характеристики

• Номинальное сечение провода: 0,25–1,5 мм2
• Диаметр штыря (A): 1,7 мм
• Длина штыря (B): 9 мм
• Материал контакта: электротехническая медь
• Покрытие: лужёное - защищает от окисления и улучшает проводимость
• Изоляция: ПВХ, красного цвета
• Максимальный рабочий ток: 19 А
• Рабочее напряжение: до 600 В
• Соответствует стандарту DIN
• Поддерживает монтаж на лакированных проводах

Совместимость и монтаж

Наконечник штыревой изолированный НШкИ, QUADRO, DKC совместим с клеммами, имеющими гнездо под штырь диаметром 1,7 мм. Для установки используется обжимной инструмент с матрицей для круглых наконечников. Обжим должен быть равномерным - зажим должен плотно охватывать жилу, не повреждая её, и не деформировать изоляцию. Убедитесь, что изоляция наконечника полностью закрывает место соединения провода с клеммой. Каждый наконечник рассчитан на один монтаж - повторная установка снижает надёжность контакта.

Безопасность и стандарты

Наконечник штыревой изолированный НШкИ, QUADRO, DKC соответствует требованиям стандарта DIN, что гарантирует точность геометрии и механическую прочность. Изоляция выполнена из ПВХ, устойчивого к перегреву и воздействию масла. Лужёное покрытие предотвращает коррозию, особенно важна эта функция в условиях повышенной влажности. Продукт не содержит свинца и соответствует нормам RoHS.

Преимущества

• Изолированный фланец исключает риск замыкания между соседними клеммами
• Лужёный контакт обеспечивает долговечность и стабильное сопротивление
• Ярко-красная изоляция упрощает визуальную идентификацию и группировку цепей
• Универсальное сечение 0,25–1,5 мм2 позволяет использовать один тип наконечника для большинства слаботочных и силовых задач
• Совместимость с лакированными проводами - удобно при ремонте старой аппаратуры

Ограничения применения

Не применяйте наконечник штыревой изолированный НШкИ, QUADRO, DKC для алюминиевых жил - он рассчитан только на медь. Не используйте в средах с температурой выше +85 C - ПВХ теряет эластичность. Не допускайте механического перегруза штыря - максимальный ток 19 А не является пределом выдерживания удара или вибрации. Не рекомендован для открытого монтажа вне корпуса - изоляция не предназначена для защиты от внешних повреждений.

Примеры использования

• Подключение датчиков и реле в панели управления
• Запитка контроллеров PLC через клеммные колодки
• Соединение проводов питания в светильниках и осветительных устройствах
• Обжим проводов в частотных преобразователях и пускателях
• Ремонт старого оборудования с лакированными проводами

Практические советы

• Выбирайте наконечник штыревой изолированный НШкИ, QUADRO, DKC по фактическому сечению жилы - не ориентируйтесь только на маркировку провода
• Перед обжимом удалите изоляцию точно на длину вставки - слишком длинная жила может выступить и вызвать замыкание
• Проверьте обжим после установки: попробуйте потянуть провод - он не должен выскакивать
• Храните в сухом месте - даже лужёный контакт может окислиться при длительном воздействии влаги
• Упаковка 100 шт. оптимальна для серийного монтажа - экономит время на заказе запаса
