Наконечник штыревой неизол. НШВ 1.5-8 (100шт/уп.) | 79478 КВТ

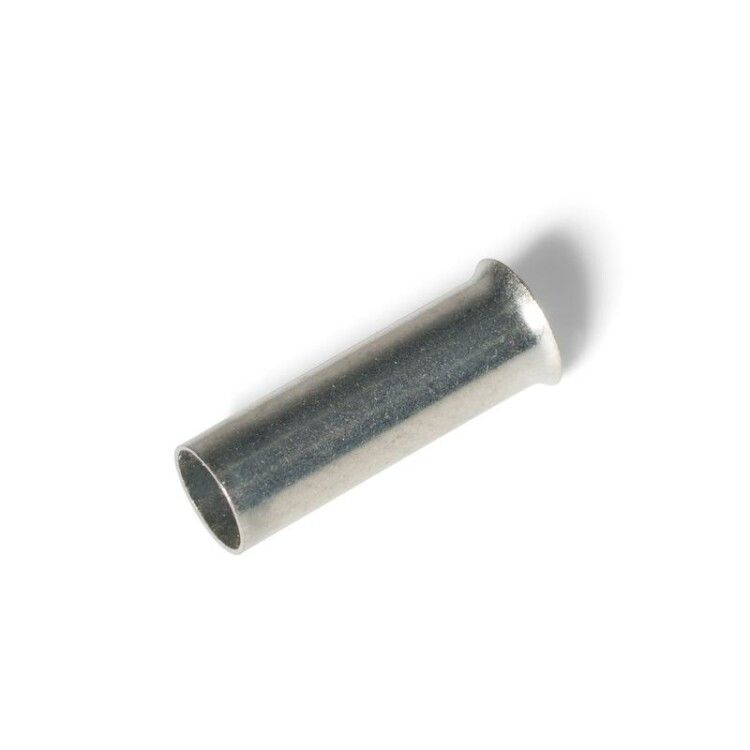

Наконечник штырьевой втулочный НШВ 1.5-8 КВТ - это надёжный элемент для создания прочного электрического соединения между многожильным медным проводом и контактными зажимами, выполненными по технологии опрессовки. Продукт серии НШВ от бренда КВТ с артикулом 79478 предназначен для работы в условиях широкого температурного диапазона и подходит для сложных монтажных задач, где важна механическая устойчивость и долговечность контакта.

Назначение и область применения

Наконечник штырьевой втулочный НШВ 1.5-8 КВТ используется для оконцевания многожильных медных проводников сечением 1,5 мм2. Он преобразует гибкий провод в жёсткий штырь, который легко вставляется в клеммы, разъёмы, автоматические выключатели и другие устройства. Особенно эффективен там, где требуется высокая механическая прочность соединения - например, в силовых щитах, пультах управления, оборудовании с вибрационными нагрузками.

Подходит для проводов с толстой изоляцией - таких как КГ, КОГ, ПРКА, ПРКС, ПВКВ, РКГМ - благодаря отсутствию пластиковой манжеты, которая могла бы мешать заходу изоляции в зажим.

Технические характеристики

• Номинальное сечение провода: 1,5 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 2,5 мм
• Внутренний диаметр: 1,6 мм
• Материал: медь марки М1
• Покрытие: электролитическое лужение - повышает антикоррозийную стойкость и улучшает паяемость
• Номинальное напряжение: 0,69 кВ
• Температурный диапазон: от –55 C до +135 C
• Цвет: серый
• Тип конструкции: трубчатая, стандартная
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штырьевой втулочный НШВ 1.5-8 КВТ монтируется исключительно методом опрессовки специальным инструментом - клещами с матрицей под размер 1,5 мм2. Убедитесь, что инструмент имеет правильный профиль: слишком слабая опрессовка снижает надёжность, перегрузка - деформирует втулку.

Завод провода выполняется со стороны раструба - так обеспечивается равномерное распределение давления при обжиме. Для одиночного провода достаточно заполнить всю втулку; для нескольких проводов (до 2–3 шт.) можно использовать одну втулку, если суммарное сечение не превышает допустимое - проверьте плотность посадки перед опрессовкой.

Не используйте для одножильных проводов - они требуют других типов наконечников (например, НШВИ с манжетой).

Безопасность и стандарты

Наконечник штырьевой втулочный НШВ 1.5-8 КВТ соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и продлевает срок службы соединения. Работает безопасно при напряжении до 0,69 кВ и в экстремальных температурах - от глубоких минусов до высоких значений, характерных для промышленных сред.

Преимущества

• Высокая механическая прочность после опрессовки - соединение не ослабевает при вибрациях
• Отсутствие пластиковой манжеты позволяет работать с проводами толстой изоляции
• Лужёная поверхность уменьшает риск коррозии и улучшает контакт с клеммами
• Стандартные размеры совместимы с большинством промышленных клемм и разъёмов
• Работает в широком температурном диапазоне - идеально для холодных цехов и нагретых устройств

Ограничения применения

• Не предназначена для одножильных проводов - возможен разрыв жилы при опрессовке
• Не следует использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур выше +135 C
• При установке нескольких проводов в одну втулку необходимо контролировать суммарное сечение - превышение может вызвать плохую опрессовку и перегрев
• Не применяйте в качестве изолирующего элемента - сама втулка не обеспечивает электроизоляцию

Примеры использования

• Подключение проводов к клеммам автоматических выключателей в распределительных щитах
• Соединение проводов в частотных преобразователях и пускателях
• Монтаж в системах управления станков, конвейеров, насосов с повышенной вибрацией
• Оконцевание кабелей КГ и КОГ в мобильных механизмах и на объектах с агрессивной средой
• Обустройство соединений в теплицах, холодильных камерах, наружных осветительных сетях

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки - 8 мм. Лишняя изоляция внутри втулки снижает качество контакта.
• Используйте только подходящие клещи с матрицей для 1,5 мм2. Инструмент с меньшей матрицей не обеспечит нужного усилия, с большей - деформирует втулку.
• Проверяйте результат опрессовки: втулка должна быть плотно сжата, без трещин, провод не должен болтаться.
• Для проводов с очень толстой изоляцией (например, КГ) - этот наконечник единственный вариант, потому что аналоги с манжетой просто не войдут.
• Если вам нужны длиннее втулки - обращайтесь к поставщику: КВТ предлагает изготовление по запросу с увеличенной длиной втулки.
