Наконечник штыревой неизол. НШВ 50-20 (100шт/уп.) | 79486 КВТ

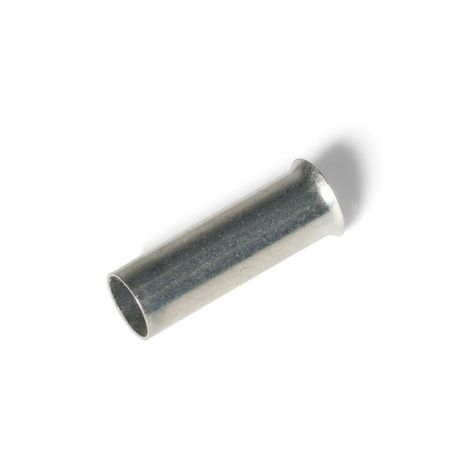

Наконечник штыревой втулочный НШВ 50-20 от бренда КВТ - это медный соединительный элемент с лужёным покрытием, предназначенный для надёжного оконцевания многожильных проводов сечением 50 мм2 методом опрессовки. Применяется в силовых цепях до 0,69 кВ, особенно там, где важна устойчивость к широкому температурному диапазону и толстая изоляция.

Назначение и область применения

Наконечник штыревой втулочный НШВ 50-20 используется для преобразования гибких многожильных медных проводов в прочный штыревой контакт, совместимый с болтовыми зажимами, клеммными колодками и разъёмами. Подходит для монтажа в электроустановках, щитах, станках, конвейерах, системах автоматизации и других местах, требующих надёжного и долговечного соединения.

Технические характеристики

• Номинальное сечение провода: 50 мм2
• Диаметр отверстия: 21 мм - позволяет фиксировать болт M16–M20
• Длина втулки: 20 мм - обеспечивает достаточную площадь опрессовки
• Наружный диаметр: 12,4 мм - компактный профиль для плотной установки
• Материал: медь марки М1 - высокая электропроводность и механическая прочность
• Покрытие: электролитическое лужение - защищает от окисления, улучшает пайку и контакт
• Номинальное напряжение: 0,69 кВ - допустимо для сетей до 690 В переменного тока
• Температурный диапазон: от –55 C до +135 C - работает в экстремальных условиях
• Цвет: серый - визуальное отличие от других типов наконечников
• Нормативный документ: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный НШВ 50-20 монтируется исключительно методом опрессовки специальными клещами. Жилы провода заводятся внутрь втулки через расширенный раструб - так удобнее заполнить весь объём и избежать воздушных зазоров. Для качественной опрессовки используйте матрицу, подходящую по размеру втулки и сечению провода. Убедитесь, что опрессовка выполнена равномерно по всей длине - это гарантирует минимальное переходное сопротивление и долгий срок службы.

Из-за отсутствия пластиковой манжеты наконечник можно использовать не только для одного провода, но и для нескольких - например, для параллельного соединения двух проводников 25 мм2 каждый. Это делает его универсальным решением для сложных схем.

Безопасность и стандарты

Наконечник штыревой втулочный НШВ 50-20 соответствует требованиям ТУ 3424-001-59861269-2004. Лужёное покрытие снижает риск коррозии и повышает безопасность контакта в условиях повышенной влажности. Работает в диапазоне температур, совместимом с термостойкой изоляцией (ПРКА, ПРКС, ПВКВ, РКГМ), что исключает перегрев и деформацию при длительной нагрузке.

Преимущества

• Высокая теплопроводность меди обеспечивает минимальные потери энергии
• Лужение предотвращает окисление - продлевает срок службы контакта
• Отсутствие манжеты позволяет работать с толстой изоляцией (КГ, КОГ)
• Поддержка одновременного монтажа нескольких проводов - экономия места и времени
• Стандартные размеры обеспечивают совместимость с большинством клемм и зажимов

Ограничения применения

Наконечник штыревой втулочный НШВ 50-20 нельзя использовать с одножильными проводами - он предназначен исключительно для многожильных. Также не применяйте его в средах с постоянным воздействием агрессивных химических веществ - лужёное покрытие не защищает от кислот и щелочей. Не стоит использовать в качестве замены наконечников с манжетой, если требуется герметизация входа провода - здесь возможен проскок изоляции.

Примеры использования

• Подключение мощных двигателей в промышленном оборудовании
• Соединение кабеля КГ с клеммной колодкой в передвижных установках
• Замена старых наконечников на кабеле РКГМ в печных и сушильных камерах
• Объединение двух проводов 2×25 мм2 в одной точке вместо трёх отдельных соединений

Практические советы

• Перед опрессовкой проверьте, чтобы все жилы полностью вошли в втулку - не должно остаться свободных концов
• Не используйте плоскогубцы для опрессовки - нужен профессиональный инструмент с правильной матрицей
• При работе с кабелем КГ или КОГ убедитесь, что изоляция не задирается в втулку - она должна быть обрезана точно по уровню входа
• Если вам нужны длинные втулки (более 20 мм) - обращайтесь к поставщику: КВТ предлагает изготовление по запросу
• Проверяйте посадочный диаметр 21 мм - он соответствует болтам M16–M20; не подходит для M12 и меньше
