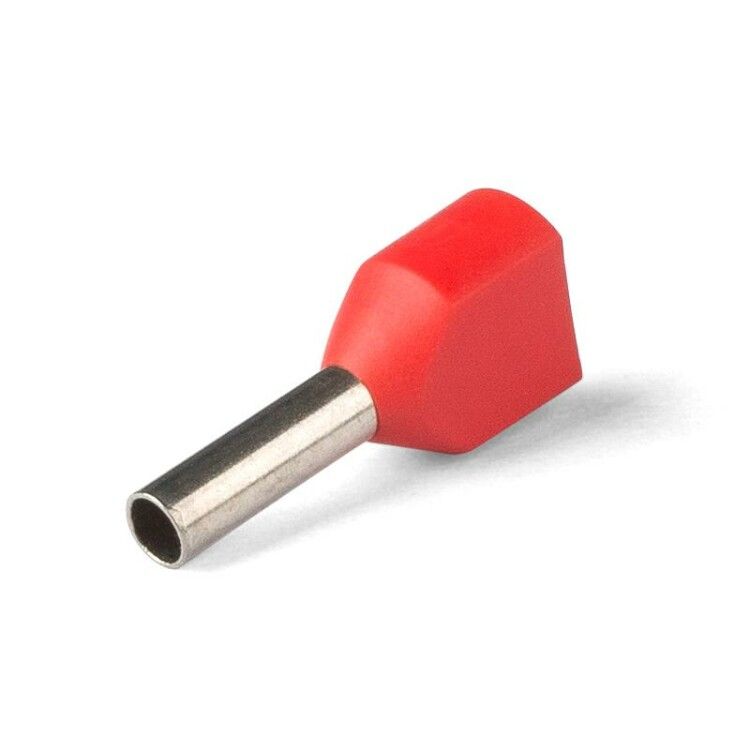

Наконечник штыревой втулочный изолированный НШВИ(2) 1.0-10 - 79465 КВТ

Наконечник штыревой втулочный изолированный НШВИ(2) 1.0-10 от КВТ предназначен для надёжного соединения двух одновременно зажимаемых проводников сечением 2 мм2. Этот двойной втулочный наконечник заменяет традиционное облуживание и обеспечивает компактное решение в условиях ограниченного пространства.

Назначение и область применения

Наконечник штыревой втулочный изолированный НШВИ(2) 1.0-10 используется для оконцевания двух гибких многопроволочных медных проводов одинакового сечения. Он преобразует их в единый монолитный штырь, который легко вставляется в клеммы, разъёмы и автоматические выключатели. Подходит для монтажа в распределительных щитах, пультах управления, станках, системах автоматизации и других устройствах с высокой плотностью коммутации.

Технические характеристики

• Номинальное сечение проводника: 2 мм2 - предназначено для двух проводов по 2 мм2 каждый
• Материал втулки: медь марки М1 - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Покрытие: лужённое - защищает от окисления, улучшает пайку и контактирование
• Изоляция: полипропилен (PP) - термостойкий, не содержит галогенов, безопасен при возгорании
• Цвет изоляции: красный - соответствует DIN 46228-4, позволяет быстро идентифицировать сечение
• Длина втулки: 10 мм - достаточна для прочной опрессовки
• Наружный диаметр: 2,3 мм - совместим с большинством стандартных клемм
• Внутренний диаметр: 2 мм - точно подходит для жил 2 мм2
• Рабочее напряжение: до 0,69 кВ - допустимо для сетей переменного тока до 690 В
• Температура эксплуатации: от –40 C до +70 C - работает в широком температурном диапазоне
• Температурная стойкость изоляции: 105 C - сохраняет целостность при кратковременном перегреве
• Стандарт: ТУ 3424-001-59861269-2004

Совместимость и монтаж

Наконечник штыревой втулочный изолированный НШВИ(2) 1.0-10 монтируется исключительно методом опрессовки специальным клещами. Не требует пайки или сверления. Установка:

1. Зачистите два провода на длину 10–12 мм
2. Вставьте оба провода в втулку - они должны полностью войти до упора
3. Обожмите втулку клещами с матрицей, подходящей для сечения 2 мм2
4. Проверьте качество обжима: провода не должны выпадать, изоляция не повреждена

Форма фланца - трубчатая, с конической входной зоной Easy Entry - облегчает введение проводов даже при плохой видимости. Изоляция не снимается перед монтажом - она остаётся на месте и служит защитой после установки.

Преимущества

• Заменяет необходимость облуживания проводов - экономит время и снижает риск брака
• Два провода в одном корпусе - уменьшает количество точек подключения и освобождает место в щите
• Высокая механическая прочность после опрессовки - не ослабевает при вибрации
• Цветовая маркировка по DIN - ускоряет проверку и обслуживание
• Полипропиленовая изоляция - экологична, не выделяет токсичных веществ при нагреве

Ограничения применения

• Не применяется для одиночных проводов - конструкция рассчитана именно на два провода
• Подходит только для мягких многопроволочных медных проводов - несовместим с однопроволочными или алюминиевыми
• Не рекомендован для частого демонтажа - опрессовка является постоянным соединением
• Не предназначен для работы при температурах выше 105 C длительное время - изоляция может деформироваться

Примеры использования

• Подключение пары проводов от датчиков к клеммной колодке в панели управления
• Соединение фазного и нулевого проводов в распределительной коробке с ограниченным местом
• Монтаж цепей питания в промышленных контроллерах, где требуется минимизация числа клемм
• Замена старых раздельных наконечников на одно компактное решение в модернизируемом оборудовании

Практические советы

• Выбирайте клещи с матрицей, соответствующей сечению 2 мм2 - недостаточный или избыточный обжим снижают надёжность
• Перед монтажом убедитесь, что оба провода имеют одинаковое сечение - смешивание сечений нарушает равномерность нагрузки
• При работе в холоде (ниже –20 C) согрейте наконечник руками - полипропилен становится хрупким
• Не используйте плоскогубцы вместо пресс-клещей - это повредит втулку и изоляцию
• При сборке щита группируйте аналогичные наконечники - так проще диагностировать и менять цепи
