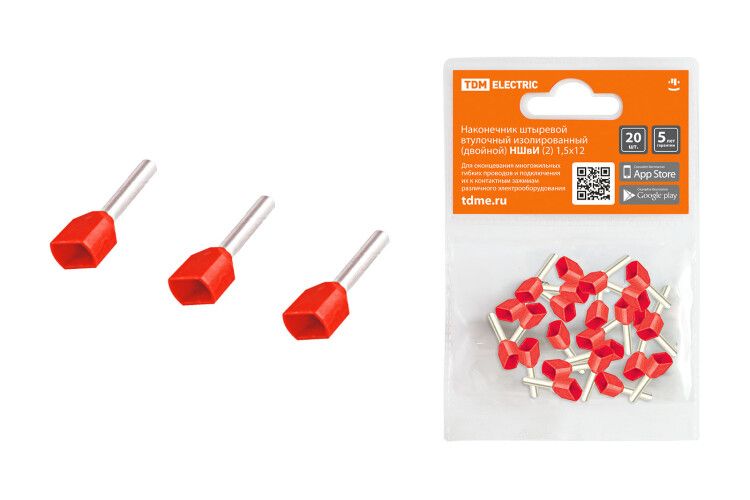

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,5х12 (20шт) | SQ0568-0052 TDM

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,5х12 (20шт) от TDM ELECTRIC предназначен для надёжного оконцевания гибких многожильных медных проводов сечением 1,5 мм2. Этот тип наконечника особенно удобен там, где требуется частый демонтаж или работа в условиях вибрации - например, в пультах управления, распределительных щитах или на станках.

Назначение и область применения

Наконечник НШвИ (2) 1,5х12 используется для создания прочного и долговечного контакта между многожильным проводом и винтовым зажимом. Его двойная конструкция позволяет одновременно соединить два провода одного сечения - это снижает количество точек подключения и упрощает сборку. Применяется в местах, где важна устойчивость к механическим нагрузкам: вибрационное оборудование, транспорт, автоматизированные линии, системы управления.

Технические характеристики

• Тип: штыревой втулочный, изолированный, двойной (НШвИ (2))
• Сечение провода: 1,5 мм2 (для каждого канала)
• Длина втулки: 12 мм
• Материал контактной части: медь, омеднённая
• Изоляция: ПВХ, цвет - красный
• Количество в упаковке: 20 штук
• Размер под болт: соответствует стандартному креплению M4–M5

Совместимость и монтаж

Наконечник совместим с винтовыми клеммами, рассчитанными на болты диаметром до 5 мм. Для установки зачищается изоляция провода на длину 12 мм, жилы вставляются в обе втулки, после чего опрессовываются специальным клещами. Изоляция наконечника предохраняет от случайного замыкания и обеспечивает безопасную работу даже в плотных панелях. Убедитесь, что используемые клещи подходят для двойных наконечников - некорректная опрессовка снижает надёжность контакта.

Преимущества

• Двойная конструкция экономит место в клеммнике и уменьшает число подключаемых элементов
• Изолированная форма исключает риск касания соседних контактов
• Омеднённая поверхность повышает проводимость и устойчивость к окислению
• Удобно использовать при модификации цепей - можно легко отсоединить и переустановить

Ограничения применения

Не применяется для одножильных проводов - они не обеспечивают достаточного контакта внутри втулки. Не рекомендован для постоянного погружения в жидкости или работы при температуре выше +85 C - материал изоляции теряет эластичность. Также не подходит для высоких токов свыше 20 А - для таких задач требуются более крупные наконечники.

Примеры использования

• Подключение датчиков в системах автоматизации
• Запитка двигателей на конвейерах с вибрацией
• Сборка распределительных щитов с частым обслуживанием
• Электроника в транспорте - автобусы, железнодорожные контроллеры

Практические советы

• Выбирайте наконечник именно сечением 1,5 мм2 - меньшие или большие значения приведут к плохому контакту или перегреву
• Перед опрессовкой проверьте, чтобы все жилы провода вошли в втулку без выступающих концов
• При использовании в условиях повышенной влажности дополнительно смазывайте контакты антикоррозийной пастой
• Артикул sq0568-0052 от TDM ELECTRIC - один из самых распространённых в промышленном секторе; храните запас в мастерской для быстрой замены
