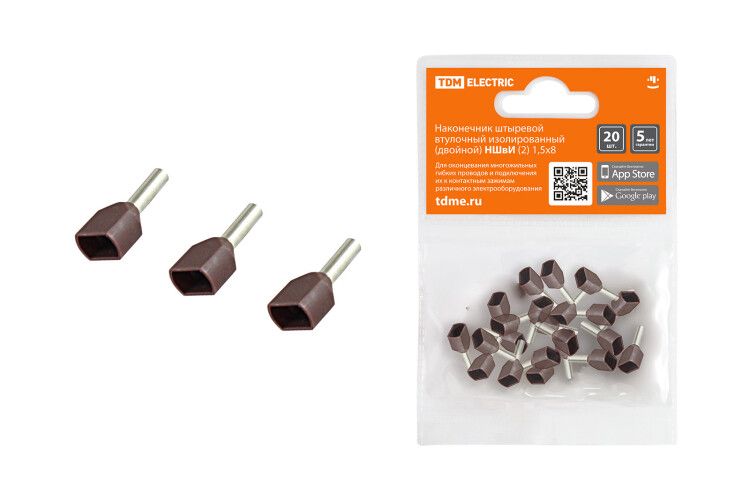

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,5х8 (20шт) | SQ0568-0046 TDM

Наконечник штыревой втулочный изолированный (двойной) НШвИ (2) 1,5х8 (20шт) от TDM ELECTRIC предназначен для надёжного оконцевания гибких многожильных медных проводов сечением 1,5 мм2. Благодаря двойному исполнению и изоляции он удобен для монтажа в местах с ограниченным пространством и частыми изменениями схемы.

Назначение и область применения

Этот наконечник используется для соединения многожильных медных проводов с винтовыми зажимами. Подходит там, где важна механическая прочность и стабильность контакта - например, в распределительных щитах, пультах управления, на станках и конвейерах. Особенно эффективен в условиях вибрации, так как предотвращает ослабление контакта при длительной нагрузке. Также применяется при частых перенастройках цепей - благодаря быстрому монтажу и демонтажу.

Технические характеристики

• Тип: штыревой втулочный, изолированный, двойной (НШвИ (2))
• Сечение провода: 1,5 мм2
• Длина втулки: 8 мм
• Материал контактной части: медь, омеднённая
• Материал изоляции: ПВХ, цвет - красный
• Количество в комплекте: 20 штук
• Размер штыря: рассчитан под винты M3–M4

Совместимость и монтаж

Подходит для установки на провода сечением 1,5 мм2, состоящие из множества тонких жил. Для монтажа необходимо зачистить изоляцию провода на длину 8 мм, вставить его в втулку и обжать специальным инструментом - клещами с матрицей для НШвИ. Обжим должен быть равномерным, чтобы все жилы были плотно сжаты внутри. Изоляция наконечника защищает боковые поверхности и исключает случайное замыкание между соседними контактами. Установка возможна в клеммники, клеммы автоматических выключателей, реле и другие устройства с винтовым зажимом.

Безопасность и стандарты

Наконечник изготовлен в соответствии с требованиями к качеству соединений для электроустановок. Материалы соответствуют нормам горючести и термостойкости. Красная изоляция позволяет легко отличить этот наконечник от других по цветовой маркировке. Прямого указания на соответствие ГОСТ или IEC в данных нет - однако конструкция типовая и широко применяема в России и странах СНГ.

Преимущества

• Двойная конструкция - два контакта в одном корпусе, экономит место в клеммнике
• Изолированная форма снижает риск короткого замыкания и поражения током
• Устойчив к вибрации - не выпадают и не ослабляют контакт при работе машин
• Легко монтировать и демонтировать - не требует пайки
• Цветная изоляция ускоряет идентификацию фаз и цепей

Ограничения применения

• Не предназначены для одножильных проводов - могут повредить жилу при обжиме
• Не подходят для высоких температур выше +105 C - изоляция ПВХ может деформироваться
• Не рекомендованы для постоянного погружения в жидкости - хотя изоляция герметична, она не имеет защиты IP67
• Обжим требуется только специальными клещами; обычные плоскогубцы не обеспечат надёжного контакта

Примеры использования

• Подключение датчиков и исполнительных механизмов на автопроизводстве
• Запитка реле и контакторов в распределительном щите
• Монтаж цепей управления в системах кондиционирования
• Переподключение проводов в тестовых стендах и учебных лабораториях

Практические советы

• Выбирайте наконечник именно сечением 1,5 мм2 - меньшие или большие значения приведут к плохому контакту
• Проверьте внутренний диаметр винтового зажима перед монтажом - он должен свободно принимать штырь 4–5 мм
• При использовании нескольких таких наконечников рядом - соблюдайте минимальный шаг между клеммами, чтобы избежать перегрева
• Храните в сухом месте - даже изолированные наконечники могут потерять качество при воздействии влаги и химикатов
• NШвИ (2) 1,5х8 от TDM ELECTRIC - один из самых распространённых вариантов в промышленности; всегда имейте запас в мастерской
