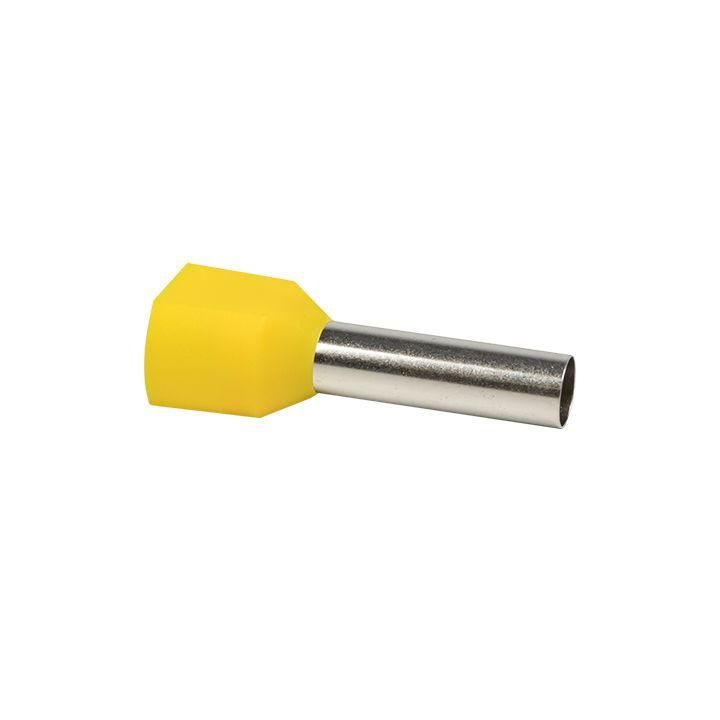

Наконечник штыревой втулочный НШвИ(2) 6.0-18 (50шт.) EKF PROxima | nhvi2-6.0-18

Наконечник штыревой втулочный НШвИ(2) 6.0-18 (50шт.) от EKF PROxima - это изолированный медный наконечник с двойной втулкой, предназначенный для надёжного соединения многожильных проводов сечением 6 мм2 без предварительного облуживания. Подходит для монтажа в автоматических выключателях, контакторах, клеммниках и других устройствах промышленного и бытового электрооборудования.

Назначение и область применения

Наконечник штыревой втулочный НШвИ(2) 6.0-18 (50шт.) используется для оконцевания многожильных медных проводов типа ПВ-3, ПВС, ПУГН и аналогичных. Благодаря специальной конструкции исключает необходимость ручного облуживания - процесс ускоряется, снижаются риски брака. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации и любом оборудовании, где требуется прочное и долговечное соединение.

Технические характеристики

• Тип: двойной втулочный наконечник (НШвИ(2))
• Сечение провода: 6 мм2
• Длина втулки: 18 мм
• Материал втулки: медь, лужённая поверхность
• Материал изоляции: полипропилен (PP), безгалогеновый
• Цвет изоляции: жёлтый
• Форма фланца: трубчатая
• Количество в упаковке: 50 штук

Совместимость и монтаж

Наконечник штыревой втулочный НШвИ(2) 6.0-18 (50шт.) совместим с любыми штыревыми клеммами и зажимами, рассчитанными на провод 6 мм2. Для установки используйте пресс-клещи с матрицей, соответствующей типу НШвИ(2). Втулка имеет развальцованный вход - это облегчает введение многожильного провода, особенно при работе с плотными пучками. Изоляция не снимается перед опрессовкой - она защищает провод от перегибов и обеспечивает безопасную работу после монтажа.

Безопасность и стандарты

Изоляция выполнена из полипропилена без содержания галогенов - материал не выделяет токсичных веществ при нагреве или возгорании. Лужёная медная втулка повышает коррозионную стойкость и улучшает контактную проводимость. Конструкция соответствует требованиям к качеству соединений в промышленном электрооборудовании, рекомендована для использования в соответствии с ГОСТ Р МЭК 60947-1.

Преимущества

• Не требует облуживания провода - экономит время и снижает риск ошибок при монтаже
• Двойная втулка обеспечивает равномерное распределение усилия при опрессовке и лучший контакт
• Изолированная конструкция защищает от случайного касания и короткого замыкания
• Лужёная медь увеличивает срок службы соединения в условиях повышенной влажности
• Яркая жёлтая изоляция упрощает визуальный контроль и идентификацию

Ограничения применения

Наконечник штыревой втулочный НШвИ(2) 6.0-18 (50шт.) предназначен только для многожильных медных проводов. Не применяется для одножильных проводов, алюминиевых жил или проводов сечением более 6 мм2. Не допускается использование без пресс-клещей - скручивание или пайка недопустимы. Также не следует применять в средах с постоянным воздействием открытого пламени или температурой выше +105 C.

Примеры использования

• Подключение кабелей ПВ-3 к клеммам автоматического выключателя в щите управления
• Соединение проводов питания с клеммами частотного преобразователя
• Монтаж цепей управления на станках с ЧПУ
• Запитка контакторов и реле в системах автоматизации

Практические советы

• Перед опрессовкой проверьте, что все жилы провода вошли в втулку до упора - не должно остаться свободных кончиков
• Выбирайте пресс-клещи с матрицей, помеченной как “НШвИ(2)” - не подходят матрицы для одинарных наконечников
• При использовании в вибрационных средах (например, на двигателях) дополнительно контролируйте затяжку через 1–2 месяца после монтажа
• Размер посадочного отверстия фланца соответствует стандартному штырю M4–M6 - убедитесь, что он совпадает с вашими клеммами
• Храните в сухом месте - хотя изоляция герметична, длительное воздействие влаги может снизить адгезию материала
