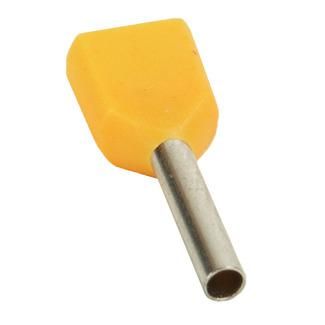

Наконечник штыревой втулочный под два провода НШвИ2 OptiKit T-Shv2-PVC- 0.5-8 (уп.100шт) КЭАЗ 278042

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC 0,5-8 мм2 от КЭАЗ Optima предназначен для надёжного соединения двух медных проводов сечением от 0,5 до 6 мм2 в электрических цепях до 400 В. Артикул 278042 - решение для компактного и безопасного оконцевания в распределительных щитах.

Назначение и область применения

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC 0,5-8 мм2 используется для создания шлейфов между рядом установленных автоматических выключателей, УЗО, контакторов и других устройств в щитах управления. Подходит для сборки силовых и управляющих цепей переменного и постоянного тока до 400 В. Особенно эффективен там, где требуется подключение двух проводов к одному зажиму без использования перемычек.

Технические характеристики

• Тип: штыревой втулочный, двойной (два входа для проводов)
• Номинальное сечение проводника: 0,5–6 мм2 (по два провода)
• Материал контактной части: медь, лужённая
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: оранжевый
• Длина втулки: 8 мм
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от –40 C до +80 C
• Размер по AWG: 8
• Количество в упаковке: 100 шт.

Совместимость и монтаж

Наконечник штыревой втулочный под два провода НШвИ2 T-Shv2-PVC 0,5-8 мм2 совместим с зажимами на DIN-рейке, рассчитанными на штыревые наконечники типа “T” с диаметром штыря 4,8 мм. Для установки используйте обжимные клещи с матрицей для двойных наконечников. Обжим должен быть равномерным - проверьте, чтобы оба провода плотно зашли в свои каналы и не торчали из втулки. Максимальное сечение одного провода - 6 мм2; суммарное сечение двух - до 12 мм2, но наконечник рассчитан именно на пару проводов по 0,5–6 мм2 каждый.

Безопасность и стандарты

Изоляция выполнена из ПВХ, что обеспечивает механическую прочность и устойчивость к воздействию масла, бензина и большинства бытовых химикатов. Лужёное покрытие снижает риск окисления меди, продлевает срок службы и улучшает контактную проводимость. Соответствует требованиям к безопасности для оборудования до 400 В. Не предназначены для работы в условиях повышенной влажности без защиты корпуса.

Преимущества

• Удобство монтажа: заменяет две отдельные перемычки, экономит место в щите
• Защита от случайного отключения: два провода фиксируются одним зажимом
• Высокая надёжность контакта благодаря лужению и качественной форме втулки
• Яркая оранжевая изоляция упрощает визуальный контроль и цветовое кодирование
• Подходит для массового производства и сервисного обслуживания

Ограничения применения

• Не применяйте для проводов сечением более 6 мм2 - возможна потеря контакта или повреждение наконечника
• Не использовать в средах с высокой коррозионной активностью (например, морской воздух, химические цеха) без внешней защиты
• Не допускается использование с алюминиевыми проводами - материал контакта - медь
• Не рекомендовано применение в цепях выше 400 В
• Обжим должен выполняться исключительно специальными клещами - ручное сжатие недопустимо

Примеры использования

• Подключение нескольких автоматов в одном ряду через общий нулевой или заземляющий провод
• Создание шлейфа питания для группы датчиков или реле в системе автоматизации
• Формирование коммутируемых цепей в щитах управления станков, конвейеров, насосов
• Замена грубых перемычек из провода в промышленных щитах для повышения эстетики и надёжности

Практические советы

• Перед обжимом удалите изоляцию точно на длину втулки - 8 мм. Перебор - риск оголения токоведущей части.
• Проверяйте соответствие сечения провода: даже если провод 4 мм2, он должен подходить по диаметру внутреннего канала - не все 6 мм2 провода имеют одинаковый диаметр.
• Используйте только обжимные клещи с матрицей для НШвИ2 - обычные клещи для одиночных наконечников не обеспечат нужного давления на оба канала.
• При сборке щита группируйте наконечники по цвету: оранжевые - для фазных, белые/синие - для N/PE, если есть другие типы.
• Храните в сухом месте - хотя изоляция ПВХ устойчива, длительное воздействие влаги может снизить долговечность.
