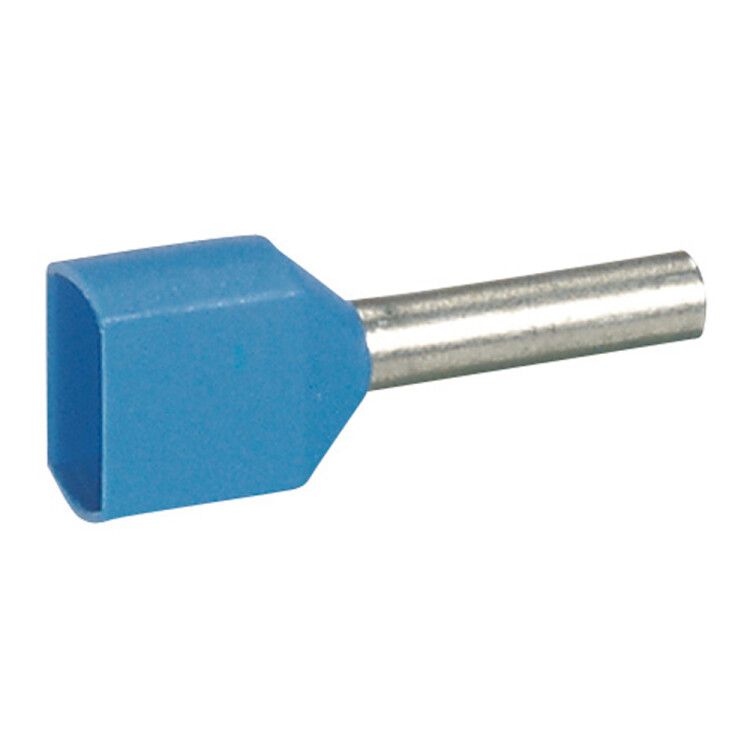

Наконечник кабельный изолир. двойн. Starfix 2х0.75кв.мм син. Leg 037687 Legrand

Наконечник кабельный двойной 0,75 мм2 синий от Legrand - надёжное соединение для двух жил кабеля сечением 0,75 мм2, защищённое изоляцией и лужёным медным контактом. Подходит для монтажа в распределительных коробках, на клеммниках и в устройствах серии Starfix.

Назначение и область применения

Этот наконечник предназначен для создания прочного и долговечного соединения между двумя одножильными или многожильными кабелями сечением 0,75 мм2. Применяется там, где требуется подключение нескольких проводов к одной клемме - например, в автоматических выключателях, реле, клеммных колодках или контроллерах. Особенно удобен в слаботочных системах: сигнализация, управление освещением, домашняя автоматизация.

Технические характеристики

• Номинальное сечение провода: 0,75 мм2 - оптимально для токов до 10 А в нормальных условиях
• Материал контактной части: медь, лужёная - улучшает проводимость и предотвращает окисление
• Тип конструкции: двойной втулочный - две отдельные втулки для двух проводов в одном корпусе
• Длина каждой втулки: 8 мм - обеспечивает плотную посадку при зажиме
• Изоляция: да, выполнена из полипропилена (PP) - устойчив к механическим нагрузкам и химическим воздействиям
• Состав изоляции: без галогенов - безопасен при возможном перегреве, не выделяет токсичных газов
• Форма фланца: трубчатая - позволяет легко вводить провода и фиксировать их в клеммах
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации

Совместимость и монтаж

Наконечник совместим с большинством стандартных клеммных соединений, в том числе с клеммниками Legrand Starfix. Для установки:

• Зачистите изоляцию с каждого провода на 8–9 мм
• Вставьте каждый провод в свою втулку - не перепутайте
• Обожмите обжимным инструментом с матрицей для 0,75 мм2
• Убедитесь, что изоляция наконечника плотно прилегает к внешней изоляции кабеля

Не используйте плоскогубцы - они не обеспечивают равномерного давления и рискуют повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях. Материал изоляции без галогенов снижает риск образования ядовитых веществ при перегреве. Лужёное покрытие увеличивает срок службы в условиях повышенной влажности. Наконечник не имеет сертификации IP, так как не предназначен для открытого монтажа вне корпуса.

Преимущества

• Два провода в одном компактном элементе - экономия места в клеммнике
• Изолированный дизайн исключает случайные замыкания
• Лужёная медь - меньше окисления, лучше контакт, проще обслуживание
• Цветная изоляция (синяя) - быстрая визуальная идентификация сечения
• Поддерживается в линейке Legrand Starfix - идеально сочетается с другими элементами системы

Ограничения применения

• Не предназначены для проводов сечением более 0,75 мм2 - возможен перегрев и выход из строя
• Не подходят для многожильных кабелей с очень тонкими жилами без предварительной пропайки - есть риск выпадения жил
• Не используются в условиях постоянного погружения в воду или высоких температур выше +85 C
• Не рекомендованы для силовых цепей свыше 10 А - выбирайте наконечники больших сечений

Примеры использования

• Подключение двух датчиков движения к одному входу контроллера
• Разветвление сигнала от термостата к нескольким исполнительным устройствам
• Соединение фазного провода с клеммой автомата и соседнего ответвления
• Монтаж в шкафах управления с ограниченным пространством

Практические советы

• Перед обжимом проверьте, чтобы провода полностью вошли в втулки - видно по границе изоляции
• При использовании в панелях Legrand Starfix - совмещайте с аналогичными по цвету и типу наконечниками для единообразия
• Артикулы 037687 и 037687 Legrand - один и тот же продукт; второй вариант указывает на брендинг
• Храните в сухом месте - даже лужёная медь может окислиться при длительном контакте с влагой
• Если нужен наконечник для 1,5 мм2 - рассмотрите модели с другим цветом (например, красный); синий всегда означает 0,75 мм2
