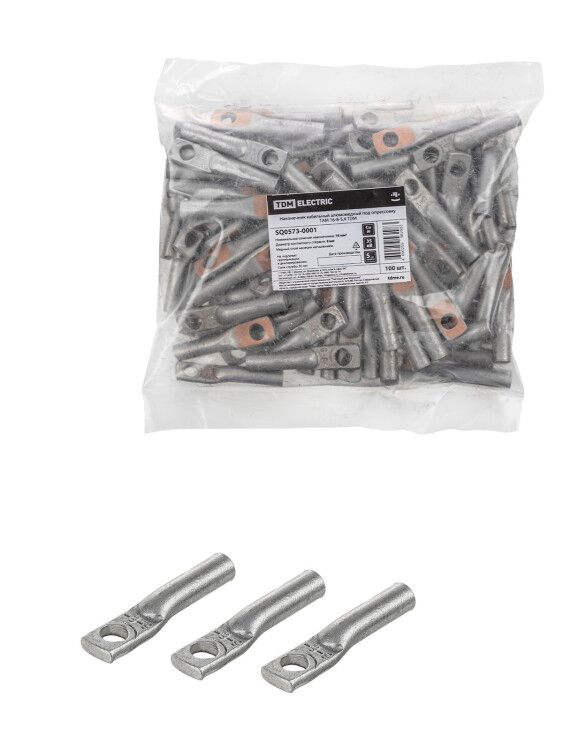

Наконечник ТАМ 16-8-5,4 | SQ0573-0001 TDM

Наконечник кабельный обжимной для алюминиевых и медных проводников ТАМ 16-8-5,4 от TDM ELECTRIC предназначен для надёжного соединения алюминиевых и медных жил в силовых цепях до 35 кВ. Его уникальная конструкция предотвращает гальваническую коррозию при контакте разнородных металлов.

Назначение и область применения

Наконечник ТАМ 16-8-5,4 используется для оконцевания однопроволочных и многопроволочных жил из алюминия и меди в высоковольтных системах. Применяется в распределительных устройствах, трансформаторах, кабельных муфтах и других узлах, где требуется прочное и долговечное соединение. Подходит для монтажа в электроустановках напряжением до 35 кВ.

Технические характеристики

• Материал: алюминий электротехнический АД1 и медь электротехническая М1
• Сечение алюминиевой жилы: 16 мм2
• Сечение медной жилы: 8 мм2
• Диаметр отверстия под болт: 5,4 мм
• Рассчитан на работу при напряжении до 35 кВ

Совместимость и монтаж

Наконечник ТАМ 16-8-5,4 совместим с болтами диаметром 5,4 мм и зажимными устройствами, соответствующими этим размерам. Для надёжного соединения используйте обжимные клещи с матрицей, подходящей под форму наконечника. Обжим выполняется в два-три захода с равномерным давлением. Убедитесь, что жила полностью вошла в трубчатую часть наконечника перед обжимом.

Безопасность и стандарты

Изделие соответствует требованиям к применению в электроустановках до 35 кВ. Конструкция обеспечивает безопасную эксплуатацию при соблюдении правил монтажа и допустимых нагрузок. Гальванически изолированный слой между алюминием и медью снижает риск возникновения коррозии и перегрева.

Преимущества

• Специальная многослойная конструкция исключает прямой контакт алюминия и меди - предотвращает гальваническую коррозию
• Низкое переходное сопротивление повышает эффективность передачи тока и снижает потери энергии
• Увеличенная площадь контакта обеспечивает стабильность соединения под механической нагрузкой
• Высокая термостойкость материалов позволяет работать в широком температурном диапазоне

Ограничения применения

• Не применяется для проводников сечением менее 8 мм2 (медных) или более 16 мм2 (алюминиевых)
• Запрещено использовать в условиях постоянного воздействия открытого пламени или агрессивных химических сред
• Не рекомендован для частых вибраций без дополнительной фиксации
• Не предназначена для работы при напряжении выше 35 кВ

Примеры использования

• Подключение алюминиевого кабеля к медной шине в КРУ 10–35 кВ
• Соединение выводов трансформатора с медным кабелем через алюминиевый проводник
• Монтаж заземления в распределительных пунктах с разнородными металлами
• Присоединение кабелей к выключателям и рубильникам в промышленных установках

Практические советы

• Перед монтажом проверьте соответствие сечения жилы указанному в маркировке: 16 мм2 (Al) / 8 мм2 (Cu)
• Используйте только обжимные инструменты с правильно подобранной матрицей - некорректный обжим снижает надёжность
• После обжима осмотрите место соединения: не должно быть трещин, смещений или выпирающих проволочек
• При использовании в сырых помещениях дополнительно смажьте контактную поверхность антикоррозийной пастой
• Для контроля качества соединения периодически проверяйте температуру контакта тепловизором
