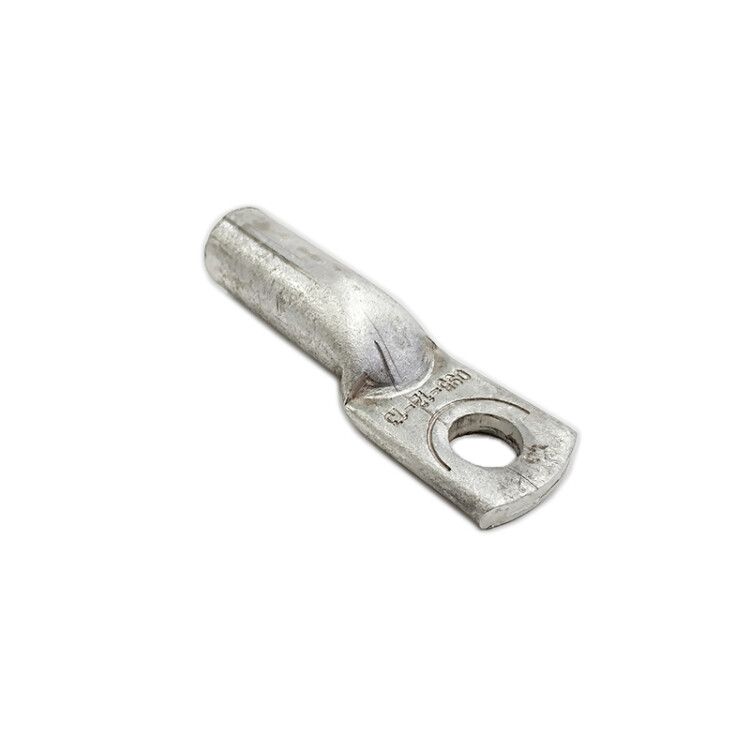

Наконечник медный алюминиевый ТАМ 95-12-13мм УХЛ3 (напылен.) ЗЭТА zeta10216

Наконечник медно-алюминиевый ТАМ 95-12-13 мм УХЛ3 с напылением - это соединительный элемент для надёжного перехода между алюминиевой жилой кабеля и медными клеммами, обеспечивает долговечный контакт при опрессовке. Бренд ЗЭТАРУС выпускает этот продукт в соответствии с ГОСТ 9581-80, артикул zeta10216.

Назначение и область применения

Наконечник медно-алюминиевый ТАМ 95-12-13 мм УХЛ3 с напылением предназначен для оконцевания многожильных алюминиевых проводов сечением 95 мм2 перед подключением к медным шинам, клеммам или зажимам оборудования. Применяется в распределительных устройствах, трансформаторных подстанциях, силовых щитах и других системах до 35 кВ, где требуется соединение алюминиевого кабеля с медной частью цепи.

Технические характеристики

• Номинальное сечение жилы: 95 мм2
• Диаметр монтажного отверстия: 12 мм
• Наружный диаметр кабеля: 13 мм
• Материал основы: алюминий
• Контактная поверхность: медь, нанесённая газодинамическим напылением
• Форма жилы: многопроволочная, круглая или секторная
• Тип гильзы: длинная
• Количество отверстий: одно
• Цвет: серый
• Климатическое исполнение: УХЛ3 - устойчив к перепадам температур, влаге и запылению в условиях умеренного и холодного климата
• Стандарт: ГОСТ 9581-80, соответствие DIN
• Способ монтажа: опрессовка
• Цифровой код: 344983

Совместимость и монтаж

Наконечник медно-алюминиевый ТАМ 95-12-13 мм УХЛ3 с напылением совместим с алюминиевыми проводами и кабелями, имеющими сечение 95 мм2 и наружный диаметр около 13 мм. Для установки используется гидравлический или ручной пресс с матрицей, соответствующей форме гильзы. Монтаж требует точного подбора инструмента - некорректная опрессовка снижает механическую прочность и увеличивает сопротивление контакта. Отдельно проверьте, что диаметр болта или винта в клемме равен 12 мм - именно такова величина отверстия в этом изделии.

Безопасность и стандарты

Изделие соответствует ГОСТ 9581-80, который регламентирует форму, размеры, материалы и условия испытаний наконечников. Также подтверждено соответствие нормам DIN, что позволяет использовать его в проектах, ориентированных на европейские стандарты. Климатическое исполнение УХЛ3 гарантирует работу при температурах от −60 C до +40 C, в средах с повышенной влажностью и запыленностью. Медное напыление предотвращает электрохимическую коррозию на границе алюминий–медь, повышая безопасность соединений.

Преимущества

• Медное напыление исключает необходимость пайки и защищает от быстрого окисления алюминия
• Длинная форма гильзы обеспечивает более равномерную нагрузку при опрессовке и лучшую механическую фиксацию
• Поддержание стандарта ГОСТ и DIN упрощает замену в существующих системах
• Серый цвет и единый формат позволяют легко идентифицировать тип и сечение на объекте
• Высокая термостойкость и устойчивость к вибрациям делают его подходящим для промышленного оборудования

Ограничения применения

• Не применяется для однопроволочных (монолитных) алюминиевых жил - только для многопроволочных
• Не рекомендован для постоянного погружения в жидкости или работы в агрессивных химических средах
• Нельзя использовать с кабелями большего сечения - риск перегрева и деформации
• Медное напыление имеет ограниченную толщину; не допускается механическая обработка (например, сверление или рассверливание отверстия)
• Не подходит для частых демонтажей - после одной опрессовки восстановить целостность невозможно

Примеры использования

• Подключение алюминиевого кабеля АС 95 к медной шине в РУ 10(6) кВ
• Соединение выводов трансформатора с медными клеммами распределительного щита
• Монтаж заземляющих проводников в промышленных цехах с высокой влажностью
• Обустройство контура заземления на тепловых электростанциях
• Переход от старого алюминиевого провода к новому медному оборудованию в модернизируемых сетях

Практические советы

• Выбирайте пресс с матрицей, точно соответствующей профилю этого наконечника - используйте метки на инструменте или таблицу производителя
• Перед опрессовкой удалите изоляцию с жилы на длину, полностью входящую в гильзу - не менее 15–18 мм
• Проверяйте плотность опрессовки: после сжатия гильза должна плотно обхватывать жилу без видимых трещин или выступов
• После монтажа протестируйте соединение на нагрев - при работе под нагрузкой температура не должна превышать 70 C
• Храните наконечники в сухом месте - даже с напылением они чувствительны к длительной коррозии при высокой влажности
• При комплектации системы учитывайте, что данный наконечник - только один вариант; аналогичные решения есть с другими диаметрами отверстий (например, 10 мм или 14 мм)
