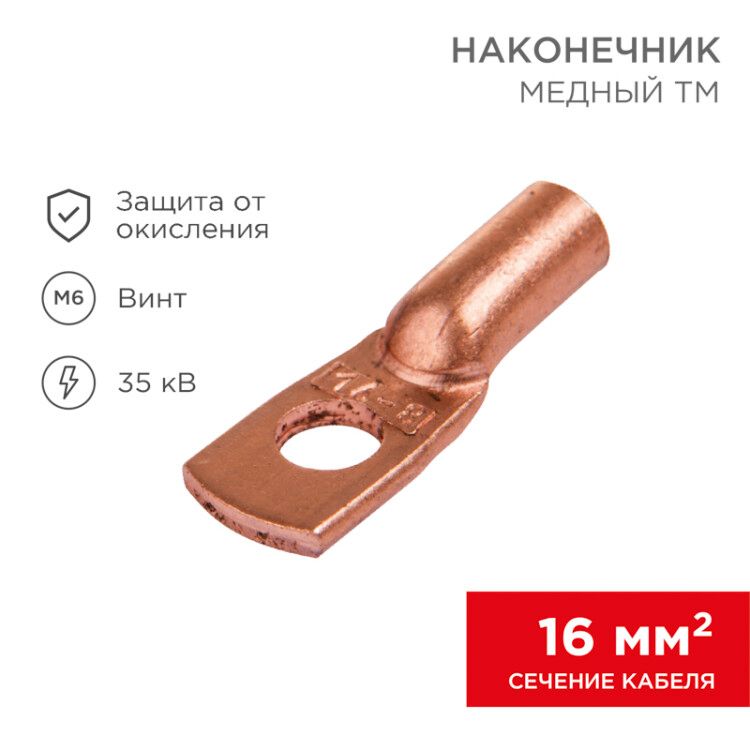

Наконечник ТМ 16–8–6 (16 мм² - Ø 8 мм) (в упак. 5 шт.) | 07-5311-1 REXANT MEET

Наконечник кабельный трубчатый ТМ 16-8-6 (16 мм2 - 8 мм) от REXANT - это надёжный элемент для оконцевания многожильных медных проводов сечением 16 мм2, предназначенный для соединения через болты с клеммами, шинами или оборудованием. Упакован по 5 штук, соответствует ГОСТ 7386-80.

Назначение и область применения

Наконечник кабельный трубчатый ТМ 16-8-6 применяется для подготовки концов многожильных медных проводов к надёжному соединению с болтовыми зажимами. Он исключает распад жил при затяжке, снижает переходное сопротивление и повышает долговечность контакта. Подходит для установки на силовые щиты, автоматические выключатели, контакторы, шины постоянного и переменного тока, а также на оборудование промышленных станков, конвейеров и систем управления.

Технические характеристики

• Поперечное сечение: 16 мм2 - рассчитан на ток до 95 А (по ГОСТ 7386-80)
• Диаметр отверстия: 8 мм - совместим с болтами M8
• Внутренний диаметр хвостовика: 6 мм - подходит для провода с наружным диаметром до 6 мм
• Материал: медь марки М2 - высокая электропроводность, минимальные тепловые потери
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болтом
• Угол соединения: 180° - прямое расположение провода и клеммы
• Способ монтажа: опрессовка - требует специальных клещей
• Защитное покрытие: отсутствует - требуется дополнительная изоляция или смазка при работе во влажной среде
• Количество монтажных отверстий: 1 - одиночное болтовое соединение
• Количество в упаковке: 5 штук

Совместимость и монтаж

Наконечник ТМ 16-8-6 совместим с многожильными медными проводами сечением 16 мм2 и внешним диаметром до 6 мм. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей под размер 16 мм2. После опрессовки проверьте качество соединения: металл должен плотно обжать все жилы без видимых трещин или перекосов. Болт M8 должен свободно проходить через отверстие 8 мм без усилия. Не используйте плоскогубцы или обычные клещи - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изготовлен согласно ГОСТ 7386-80 - государственному стандарту на наконечники для электропроводки. Материал - медь М2 - соответствует требованиям по чистоте и проводимости. Отсутствие защитного покрытия допускается в сухих помещениях; при использовании в условиях повышенной влажности рекомендуется нанести антикоррозийную смазку (например, КТ-40) на поверхность контакта.

Преимущества

• Высокая электропроводность меди М2 минимизирует нагрев и потери энергии
• Кольцевая форма контактной площадки предотвращает деформацию при затяжке
• Прямой угол 180° удобен для компактной сборки в ограниченном пространстве
• Чёткая маркировка по ГОСТ позволяет легко подбирать аналоги
• Упаковка по 5 штук экономична для монтажных бригад

Ограничения применения

• Не предназначен для одножильных проводов - возможен разрыв жил при опрессовке
• Не имеет изоляции - нельзя использовать без дополнительной защиты (термоусадка, изолента)
• Не рекомендован для частых разъединений - после нескольких демонтажей контакт теряет герметичность
• Не подходит для алюминиевых проводов - отличаются по коэффициенту расширения и твёрдости
• Работает только при температуре от –40C до +80C - выше указанного диапазона возможна потеря прочности

Примеры использования

• Подключение кабеля 16 мм2 к входной шине в распределительном щите
• Соединение фазного провода с клеммой контактора на конвейере
• Заводка медного провода в клемму автомата с болтовым зажимом M8
• Обустройство заземления на металлоконструкции с применением болта M8

Практические советы

• Перед опрессовкой зачистите провод на 15–20 мм - слишком длинная зачистка снижает механическую прочность
• Выбирайте клещи с матрицей, помеченной как “16 мм2” - неверный размер вызывает слабый контакт
• Проверяйте глубину запрессовки: хвостовик должен полностью войти в наконечник, а обжатие - начинаться сразу за основанием
• Если работаете в сыром помещении - нанесите тонкий слой антиоксидантной смазки на контактную поверхность перед установкой болта
• Храните наконечники в сухом месте - медь без покрытия может окисляться, особенно при колебаниях влажности
