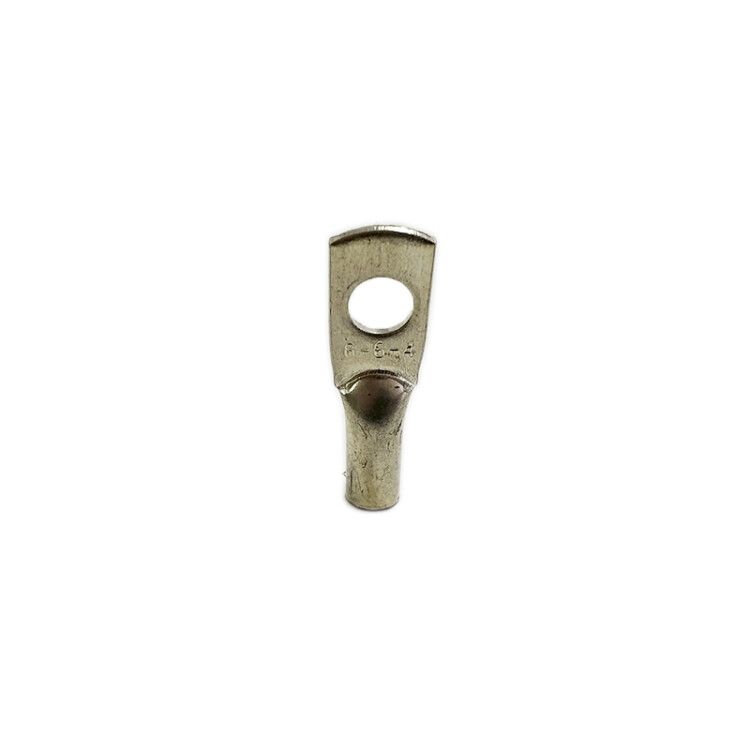

Наконечник луженый медный ТМЛ 6-6-4 Т2 опрес. ЗЭТАРУС zeta10616

Наконечник медный лужёный ТМЛ 6-6-4 мм от бренда ЗЭТАРУС предназначен для надёжного оконцевания многожильных медных проводов сечением 6 мм2. Артикул zeta10616 соответствует ГОСТ 7386-80 и используется там, где важна устойчивость контакта к коррозии и механическая прочность соединения.

Назначение и область применения

Наконечник медный лужёный ТМЛ 6-6-4 мм служит для создания качественного электрического контакта между медной жилой кабеля и зажимом оборудования - болтом, шиной, клеммой. Применяется в распределительных щитах, силовых панелях, станках, системах автоматизации и других устройствах, работающих под нагрузкой до 35 кВ. Подходит для всех типов медных проводников класса 2 - то есть многопроволочных жил, которые часто встречаются в промышленной и бытовой электромонтажной практике.

Технические характеристики

• Номинальное сечение жилы: 6 мм2
• Диаметр отверстия: 6 мм - совпадает с диаметром стандартных болтов M6
• Материал: медь марки М2 - высокая проводимость и пластичность
• Покрытие: лужёное (олово-висмутовое) - защищает от окисления и снижает переходное сопротивление
• Тип монтажа: опрессовка - требует специального пресса
• Форма контактной площадки: кольцевая - равномерное давление при затяжке
• Угол соединения: прямолинейный - удобен для компактной сборки
• Конструкция втулки: короткая - экономит место в плотных корпусах
• Количество отверстий: одно - для одного болта
• Диапазон внешнего диаметра кабеля: 4 мм - подбирается под изоляцию провода
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C
• Стандарт: ГОСТ 7386-80
• Цвет: серый - характерен для лужёной меди

Совместимость и монтаж

Наконечник медный лужёный ТМЛ 6-6-4 мм совместим с любыми устройствами, имеющими болты или клеммы диаметром 6 мм. Для установки требуется опрессовка - нельзя использовать обычную кримповую клещи, предназначенные для алюминиевых или немедных наконечников. Подходящий инструмент: гидравлический или ручной пресс с матрицей для сечений 6–10 мм2. После опрессовки проверьте герметичность соединения: металл должен полностью заполнить втулку, без видимых трещин или перекосов. Защитный слой не повреждается при правильном усилии - это сохраняет антикоррозийные свойства.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 7386-80, что гарантирует соответствие требованиям безопасности и качества для электрооборудования. Климатическое исполнение Т2 позволяет применять наконечник в помещениях с нормальной влажностью и без экстремальных температур. Лужёное покрытие предотвращает образование оксидов, снижает риск нагрева в месте контакта и исключает возможность возгорания из-за плохого соединения.

Преимущества

• Высокая стойкость к коррозии благодаря легированному оловом-висмутом покрытию - срок службы выше, чем у просто лужёных аналогов
• Короткая втулка даёт меньше выступающей части - удобно для ограниченного пространства
• Кольцевая форма контактной площадки обеспечивает равномерное распределение усилия при затяжке болта
• Поддержание низкого переходного сопротивления даже после длительной эксплуатации
• Совместимость с широким спектром оборудования - от маленьких автоматических выключателей до крупных шинных коллекторов

Ограничения применения

• Не для алюминиевых или комбинированных жил - только медные
• Не рекомендован для постоянного воздействия температур ниже −10C или выше +40C
• Нельзя использовать без опрессовки - скручивание или пайка недопустимы
• Не подходит для частых демонтажей - при каждом разборе возможна деформация лужёного слоя
• Диаметр отверстия 6 мм не подходит для болтов большего размера - выбирайте другие модели, если нужен M8 или больше

Примеры использования

• Подключение входного кабеля 6 мм2 к главной шине PE/N в этажном щите
• Оконцовка фазного провода перед подсоединением к клемме УЗО или АВ
• Монтаж питания на двигателе насоса или вентилятора с клеммной колодкой M6
• Соединение кабеля с заземляющим контуром через болтовой зажим
• Обустройство цепей управления в пультах станков с ЧПУ

Практические советы

• Перед монтажом удалите изоляцию точно на длину втулки - лишняя изоляция внутри вызывает плохой контакт
• Выбирайте пресс с подходящей матрицей: для 6 мм2 обычно используется матрица №3 или №4
• Проверяйте глубину вставки: жила должна доходить до упора в втулке
• Если используете несколько таких наконечников - пометьте их цветом/маркировкой, чтобы отличать фазы
• Артикул zeta10616 можно заменить другими моделями ТМЛ того же сечения и диаметра - главное соблюдение стандарта ГОСТ 7386-80
• Храните в сухом помещении - хотя покрытие защищено, повышенная влажность может повредить его со временем
