Наконечник ТМЛ 70–12–13 (70 мм - 12 мм) ГОСТ 7386-80 (в упак. 2 шт.) | 07-5326 REXANT MEET

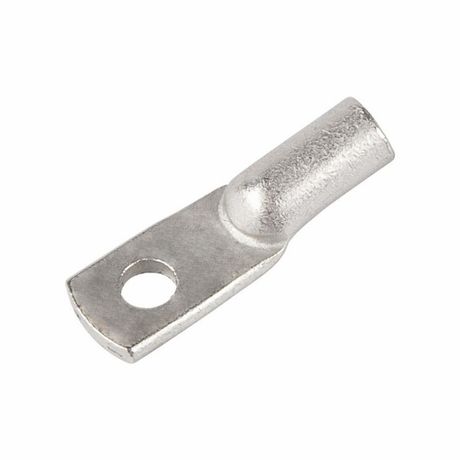

Наконечник кабельный трубчатый медный ТМЛ 70-12-13 (70 кв мм - 12 мм) ГОСТ 7386-80 - это надёжный элемент для оконцовки многожильных медных проводников сечением 70 мм2, предназначенный для болтовых соединений через опрессовку. Бренд Rexant предлагает этот продукт в комплекте по два экземпляра в упаковке, обеспечивая удобство закупки для частых задач в энергетике и автоматизации.

Назначение и область применения

Наконечник кабельный трубчатый медный ТМЛ 70-12-13 используется для создания прочного и долговечного контакта между многожильным медным проводом и зажимами оборудования - например, рубильниками, автоматическими выключателями, шинами распределительных щитов или трансформаторами. Применяется там, где требуется высокая механическая прочность и стабильность соединения: на производствах, в электроустановках, на объектах ЖКХ, на железных дорогах и в системах освещения крупных помещений.

Технические характеристики

• Материал: Электротехническая медь марки М2 - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Поперечное сечение: 70 мм2 - соответствует проводам с таким же сечением, подходящим для токов до нескольких сотен ампер.
• Диаметр отверстия: 12 мм - рассчитан под болты M12, что типично для силовой аппаратуры средней и большой мощности.
• Внутренний диаметр хвостовика: 13 мм - точно совпадает с внешним диаметром многожильного провода после зачистки, исключая люфт.
• Форма контактной площадки: Кольцевая - равномерно распределяет усилие затяжки болтом, снижает риск деформации.
• Способ монтажа: Опрессовка - требует специального инструмента (клещей), обеспечивающего плотное соединение без сварки.
• Заготовка: Полностью трубчатая - сохраняет форму после опрессовки, предотвращает выпирание жил.
• Защитное покрытие: Лужённый - слой Sn-Bi (олово-висмут) повышает антикоррозийную стойкость и улучшает смачивание при пайке, если потребуется.
• Угол соединения: 180° - прямое расположение провода относительно болта, минимизирует нагрузку на изгиб.
• Количество монтажных отверстий: Одно - классическая конструкция для однополюсных соединений.

Совместимость и монтаж

Наконечник ТМЛ 70-12-13 совместим с любыми многожильными медными проводами сечением 70 мм2, имеющими внешний диаметр около 13 мм после зачистки. Для установки необходимы клещи для опрессовки с матрицей, соответствующей размеру этого типа наконечника - обычно маркировка “70” или “TML 70”. Убедитесь, что глубина гильзы в клещах полностью охватывает хвостовик наконечника. После опрессовки проверьте герметичность соединения: провод не должен свободно двигаться внутри металлической части. Неплотная опрессовка вызывает нагрев и выход из строя контакта.

Безопасность и стандарты

Изделие изготовляется в соответствии с ГОСТ 7386-80 - государственным стандартом, регламентирующим требования к трубчатым медным наконечникам. Соответствие стандарту гарантирует соответствие механической прочности, электрической проводимости и температурной стойкости. Защитное лужение соответствует нормам для работы во влажных и агрессивных средах. Температурный режим эксплуатации - от –40C до +90C.

Преимущества

• Высокая электропроводность благодаря чистой меди М2 - минимальные потери энергии.
• Лужёное покрытие замедляет окисление, особенно важно при работе в условиях повышенной влажности или химической активности.
• Чётко заданные размеры (70/12/13) позволяют легко выбрать правильный вариант без подбора по пробному методу.
• Прямой угол (180°) снижает риск перегиба провода и увеличивает срок службы всей цепочки соединения.
• Удобная упаковка по 2 штуки - экономит время при заказе и снижает стоимость доставки за единицу.

Ограничения применения

• Не применяется для одножильных проводов - они имеют другую жесткость и не будут правильно фиксироваться в трубчатой форме.
• Не допускается использование с алюминиевыми проводами - различаются коэффициенты терморасширения, возможна потеря контакта.
• Не рекомендован для постоянного воздействия открытого пламени или температур выше +90C - медь начинает терять механическую прочность.
• Не следует использовать без опрессовки - просто вставлять в болтовые зажимы нельзя; контакт будет нестойкий и опасный.

Примеры использования

• Подключение входного кабеля 70 мм2 к главному автомату в распределительном щите промышленного предприятия.
• Соединение выводов двигателя с шиной переменного тока на конвейере.
• Присоединение заземляющих проводников к контуру заземления в условиях повышенной влажности (например, на насосной станции).
• Электрооборудование в пищевой промышленности, где важна коррозионная стойкость контактов.

Практические советы

• Перед монтажом обязательно зачищайте провод на длину, равную глубине хвостовика наконечника - не меньше 13–15 мм.
• Выбирайте клещи с матрицей, указанной производителем для TML 70 - некорректный инструмент испортит наконечник.
• Проверяйте качество опрессовки: после сжатия металл должен плотно обжать все жилы без видимых трещин или выбросов.
• Если соединение находится вне помещения - используйте дополнительно термоусадочные трубки или изолирующую ленту для защиты места перехода от воды и грязи.
• Артикулы etm07-5326 и 07-5326 - один и тот же товар. Разница лишь в формате записи номера - ориентируйтесь на наличие в наличии, а не на префикс.
