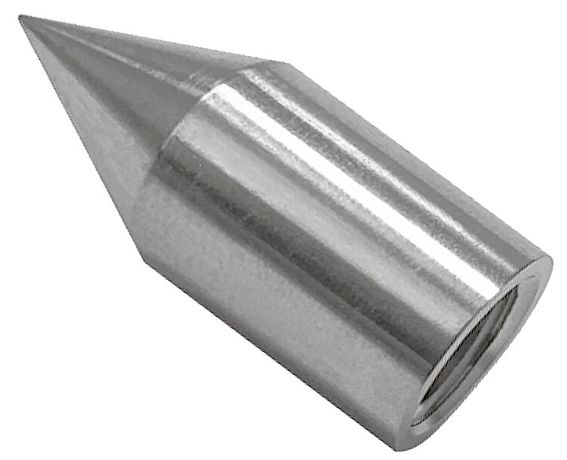

Наконечник заземления d=20мм нержавеющая сталь | ZNZ10-20-020 IEK

Наконечник заземления d=20мм нержавеющая сталь от бренда IEK предназначен для защиты и упрощения монтажа стержней модульно-штыревой системы заземления. Этот элемент обеспечивает надёжное соединение между заземляющим проводником и стержнем, снижает риск повреждения антикоррозийного покрытия при забивании и увеличивает срок службы всей системы - до 30 лет.

Назначение и область применения

Наконечник заземления d=20мм нержавеющая сталь применяется при установке вертикальных заземляющих электродов в системах молниезащиты и защитного заземления. Он защищает торец стержня от деформации при ударах молотком во время забивания, предотвращает повреждение антикоррозийного покрытия и обеспечивает прочную механическую связь с заземляющим проводом через болтовое соединение. Подходит для объектов жилой, промышленной и коммерческой недвижимости, где требуется долговременная и надёжная система заземления.

Технические характеристики

• Диаметр: 20 мм - соответствует стандартному диаметру заземляющего стержня;
• Материал: нержавеющая сталь - устойчива к коррозии, не требует дополнительной защиты;
• Внутренняя резьба: позволяет закручивать на стержень с накатанной резьбой;
• Срок службы: 30 лет - рассчитана на длительную эксплуатацию в агрессивных грунтах;
• Тип изделия: наконечник для заземления - не является токоотводом, служит исключительно как переходный элемент.

Совместимость и монтаж

Наконечник заземления d=20мм нержавеющая сталь совместим с заземляющими стержнями IEK и аналогичными изделиями других производителей, имеющими внешнюю накатанную резьбу диаметром 20 мм. Для монтажа необходимо:

• Завинтить наконечник на нижний конец стержня перед забиванием;
• Убедиться, что резьба стержня целая и свободна от грязи или ржавчины;
• Не использовать силовые инструменты при завинчивании - достаточно ручного усилия;
• После забивания стержня к наконечнику подсоединяют заземляющий проводник с помощью болтового соединения.

Преимущества

• Защищает стержень от раскола и деформации при ударах;
• Обеспечивает герметичное и прочное соединение с проводником;
• Не требует сварки - монтаж выполняется без специального оборудования;
• Нержавеющая сталь гарантирует сохранность функциональности даже в сырых и химически активных почвах;
• Совместим с большинством стандартных заземляющих стержней на рынке.

Ограничения применения

• Не предназначена для использования с гладкими стержнями без резьбы - невозможно закрепление;
• Не заменяет собой заземляющий электрод - работает только как фиксирующий элемент;
• Не рекомендовано применять в условиях постоянного воздействия открытого пламени или высоких температур выше +85 C;
• Не следует использовать в качестве опоры для нагрузки - не рассчитан на механическое давление сверху.

Примеры использования

• Заземление частного дома с использованием модульной системы IEK ZN-Z10;
• Установка заземления на промышленном объекте с агрессивным грунтом (например, на химзаводе);
• Монтаж системы молниезащиты на многоэтажном офисном здании;
• Работы по реконструкции старых сетей заземления там, где важно сохранить целостность существующих стержней.

Практические советы

• Перед монтажом проверьте соответствие диаметра стержня - 20 мм - точному значению, указанному на корпусе наконечника; избыток или недостаток диаметра приведёт к плохому контакту;
• Если стержень уже был забит, можно использовать этот наконечник как соединительный элемент для присоединения горизонтальной шины - просто завинтите его на верхний конец;
• Для усиления контакта после затяжки болта нанесите контактную смазку на место соединения - особенно в условиях повышенной влажности;
• Артикул znz10-20-020 - единственный вариант этого исполнения в линейке IEK; другие модели имеют другой диаметр или материал.
