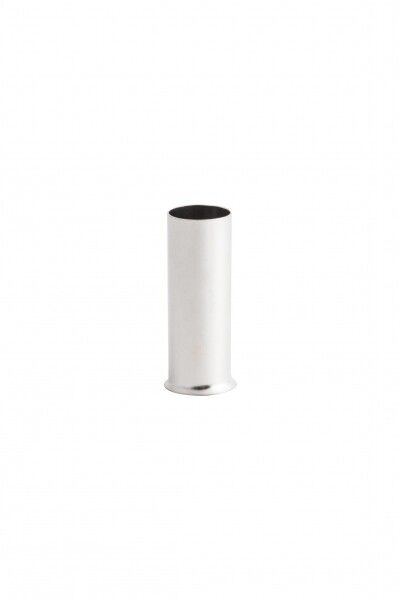

Наконечник штыревой втулочный НШв 1.5-8 (уп.50шт) PROxima EKF nshv-1.5-8

Наконечник штыревой втулочный НШв 1.5-8 от EKF (артикул nshv-1.5-8) предназначен для надёжного оконцевания многожильных медных проводов сечением 1,5 мм2. Благодаря лужёной меди и специальной форме, он исключает необходимость предварительного облуживания провода при опрессовке, ускоряя монтаж и повышая качество соединения.

Назначение и область применения

Наконечник штыревой втулочный НШв 1.5-8 используется для оконцевания многожильных медных проводов типов ПВ-3, ПВС, ПУГНП и аналогичных. Применяется там, где требуется прочное и долговечное соединение под болтовые зажимы - например, в распределительных щитах, контакторах, автоматических выключателях, частотных преобразователях и других устройствах электроустановок.

Технические характеристики

• Номинальное сечение проводника: 1,5 мм2
• Длина втулки: 8 мм
• Наружный диаметр: 2 мм
• Внутренний диаметр: 1,6 мм
• Материал: медь
• Покрытие: электролитическое лужение
• Форма фланца: трубчатая
• Рабочее напряжение: до 690 В
• Диапазон температур: от -55 C до +135 C
• Способ монтажа: опрессовка
• Количество в упаковке: 50 шт.
• Содержание галогенов: да
• Цвет: серый

Совместимость и монтаж

Наконечник штыревой втулочный НШв 1.5-8 совместим с любыми инструментами для опрессовки, поддерживающими матрицы под сечение 1,5 мм2 и диаметр втулки 2 мм. Для качественного соединения используйте специальные клещи с регулируемым усилием - избыточное давление может деформировать втулку, недостаточное - приведёт к плохому контакту. Предварительно зачистите провод на длину 8–9 мм, чтобы он плотно вошёл в втулку. Разведённый край втулки облегчает введение жил, что особенно важно при работе с мягкими многожильными проводами.

Безопасность и стандарты

Изделие соответствует требованиям к надёжному электрическому соединению в условиях промышленного оборудования. Лужёное покрытие снижает риск окисления и увеличивает срок службы контакта. Гарантийный срок - 84 месяца. Учитывайте наличие галогенов: при возгорании возможна выработка токсичных газов - не рекомендовано для закрытых помещений с высокими требованиями к экологической безопасности (например, метро, больницы).

Преимущества

• Заменяет операцию облуживания провода - экономит время при массовом монтаже
• Лужёная медь обеспечивает хорошую проводимость и устойчивость к коррозии
• Трубчатая форма фланца позволяет легко установить в стандартные клеммы
• Высокий температурный диапазон - подходит для работы в суровых условиях
• Упаковка по 50 шт. удобна для складирования и расхода на объекте

Ограничения применения

• Не применяется для одножильных проводов - предназначены исключительно для многожильных
• Не подходят для алюминиевых проводов - материал втулки - медь
• Не рекомендуются для систем с требованием к негалогенному составу (например, в общественных зданиях повышенной опасности)
• Не допускается использование без опрессовки - просто вставлять в клемму нельзя

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в щитах управления
• Оконцевание проводов питания двигателей на конвейерах
• Соединение проводов с клеммами частотных преобразователей
• Монтаж цепей управления в станках с ЧПУ
• Обвязка силовых цепей в промышленном освещении

Практические советы

• Перед опрессовкой проверьте соответствие диаметра втулки (2 мм) и размера матрицы инструмента - некорректный инструмент испортит наконечник
• При использовании в условиях влажности или агрессивной среды дополнительно контролируйте состояние лужёного слоя - при длительной эксплуатации возможно потускнение, но не потеря функциональности
• Для быстрого монтажа на объекте храните упаковки рядом с местом работ - 50 шт. достаточно для нескольких дней работы бригады
• Не перепутайте с наконечниками типа НШВИ - они имеют изоляцию, а НШв 1.5-8 - голый, требует внешней защиты при необходимости
