Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 3.5мм; 1CO 12A; Контакты AgNi | 413190240011 Finder 41.31.9.024.0011

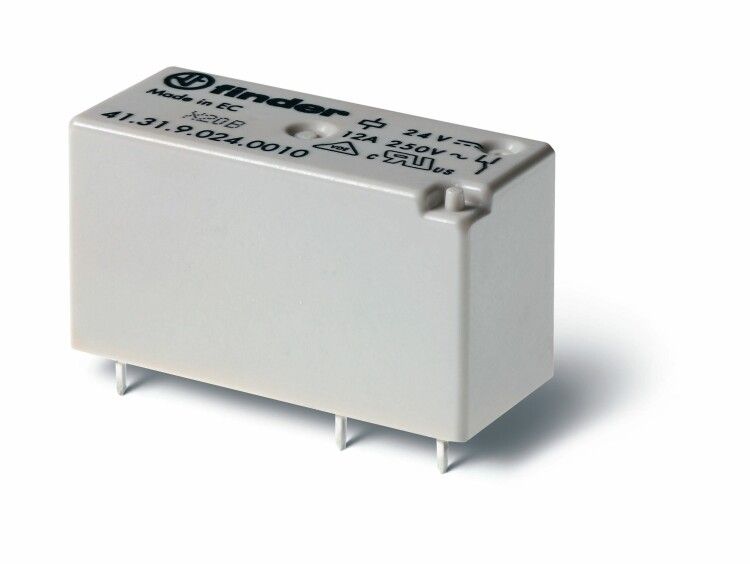

Электромеханическое реле Finder 41.31.9.024.0011 - компактное промежуточное реле с монтажом на печатную плату, предназначенное для коммутации нагрузок до 12 А при напряжении 24 В постоянного тока. Подходит для устройств, где важна экономия места и надёжность переключения, включая автоматику, контрольные панели и промышленные контроллеры.

Назначение и область применения

Реле Finder 41.31.9.024.0011 используется для управления цепями с высокой мощностью через слаботочные сигналы. Его применяют в системах автоматизации, где требуется изолированное переключение: управление двигателями, соленоидами, световыми индикаторами, нагревательными элементами. Благодаря малому профилю идеально подходит для плотной компоновки плат в устройствах с ограниченным пространством - например, в модульных контроллерах, медицинском оборудовании, системах безопасности.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 24 В
• Номинальный ток контактов: 12 А
• Количество контактов: один переключающий (1CO - однополюсный перекидной)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, долговечны при переключении
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/PTH)
• Шаг выводов: 3,5 мм
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, допустима повышенная влажность
• Поляризация: свободная - можно подключать катушку любым направлением
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Материал корпуса: термостойкий пластик
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 41.31.9.024.0011 совместимо со стандартными платами с шагом 3,5 мм. Для монтажа используйте технологию THT (through-hole): выводы вставляются в отверстия платы и паяются. Убедитесь, что отверстия точно соответствуют геометрии реле - расстояние между центрами выводов должно быть 3,5 мм. Не рекомендуется использовать с паяльником выше 260 C более 5 секунд - возможен перегрев корпуса. Монтаж на SMD невозможен - реле имеет классические проволочные выводы.

Безопасность и стандарты

Реле соответствует европейским нормам EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и срок службы). Сертификация гарантирует безопасность при работе в промышленных условиях. Класс защиты IP20 позволяет применять реле только внутри закрытых щитов - внешняя среда должна быть защищена от брызг, пыли и влаги.

Преимущества

• Высокая коммутационная способность: 12 А при 24 В DC - достаточна для большинства промышленных нагрузок
• Контакты AgNi обеспечивают стабильную работу даже при частых включениях и отключениях
• Низкий профиль снижает требуемый объем на плате - удобно для плотной сборки
• Свободная полярность катушки упрощает монтаж и исключает ошибки подключения
• Климатическое исполнение УХЛ4 обеспечивает надёжность в помещениях с колебаниями температуры и влажности

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от воды, пара или пыли; требует герметичного корпуса
• Недопустимо использование в цепях переменного тока - катушка рассчитана только на 24 В постоянного тока
• Отсутствие нормальных замкнутых контактов (НО) - нельзя использовать как сигнализацию состояния “вкл.” без дополнительной логики
• Не подходит для импульсных нагрузок свыше 12 А - риск прилипания контактов
• Запрещён монтаж на SMD-платы - только PTH

Примеры использования

• Управление насосом в системе охлаждения промышленного оборудования
• Переключение режима работы станка по команде PLC
• Активация звукового сигнала при аварийном состоянии
• Интерфейс между микроконтроллером (3,3 В / 5 В) и силовой цепью 24 В
• Автоматизация освещения в шкафах управления

Практические советы

• При проектировании платы учтите посадочные отверстия с диаметром не менее 0,8 мм - это обеспечит надёжный контакт с выводами реле
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать предварительное ограничение тока
• Проверьте соответствие напряжения катушки: при превышении 24 В возможно повреждение обмотки
• При использовании в цепях с индуктивной нагрузкой (катушки, двигатели) установите демпферную цепь (диод или RC-цепь) параллельно контакту - это продлит жизнь реле
• При замене аналога проверьте шаг выводов - другие модели с таким же функционалом могут иметь шаг 5 мм или 7,5 мм
