Низкопрофильное миниатюрное электромеханическое реле; монтаж на печатную плату; выводы с шагом 5мм + Faston 250(6.3x0.8мм) | 457170480310 Finder 45.71.7.048.0310

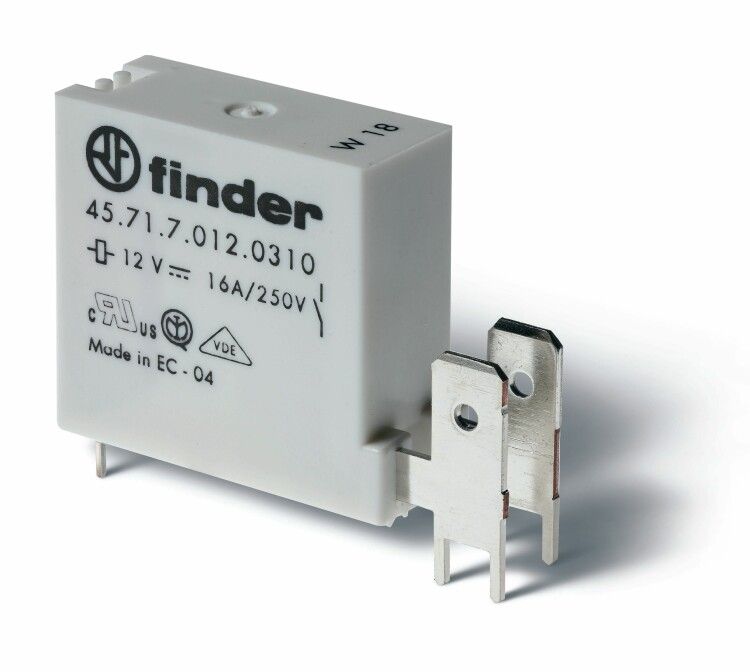

Электромеханическое реле Finder 45.71.7.048.0310 - компактное устройство с монтажом на печатную плату, предназначенное для коммутации нагрузок до 16 А при напряжении 48 В постоянного тока. Благодаря низкопрофильному корпусу и сочетанию выводов PCB с Faston-клеммами, реле легко интегрируется в плотные электронные схемы, особенно там, где важна экономия места и надёжность переключения.

Назначение и область применения

Реле Finder 45.71.7.048.0310 используется как промежуточное устройство для управления силовыми цепями слаботочными сигналами. Подходит для автоматизации оборудования, систем управления, промышленной электроники и устройств с ограниченным пространством. Чувствительная катушка позволяет управлять реле даже при малых токах возбуждения, что снижает требования к управляющей цепи.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 48 В DC
• Коммутируемый ток: 16 А (при активной нагрузке)
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: одинарный, материал - серебро-кадмиевый оксид (AgCdO)
• Способ монтажа: поверхностный монтаж на печатную плату (SMD-совместимый)
• Шаг выводов: 5 мм
• Тип подключения: совмещённые выводы - PCB + Faston 250 (6,3×0,8 мм)
• Тип управления: моностабильное (обычное реле - возврат в исходное состояние после отключения)
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +55C, допустима высокая влажность)
• Поляризация: свободная - можно подключать катушку любым направлением
• Материал корпуса: термостойкий пластик
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 45.71.7.048.0310 имеет два типа подключения: классические выводы для пайки в отверстия печатной платы и Faston-клеммы для быстрого подключения внешних проводов. Это удобно при сборке прототипов, сервисном обслуживании или замене реле без перепайки. Шаг 5 мм соответствует стандартным шаблонам PCB, совместимым с большинством CAD-систем. Катушка с повышенной чувствительностью требует меньшего тока срабатывания - это важно при использовании с микроконтроллерами или логическими схемами с ограниченной выходной мощностью.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Материалы корпуса и контактов обеспечивают устойчивость к нагреву и искрению. Применение AgCdO-контактов повышает долговечность при переключении индуктивных нагрузок, таких как катушки, двигатели или световые лампы.

Преимущества

• Низкая высота корпуса - идеально для плотной компоновки плат
• Комбинированный тип подключения (PCB + Faston) - гибкость в монтаже
• Чувствительная катушка 48 В DC - снижает нагрузку на управляющую цепь
• Контакты AgCdO - устойчивы к свариванию и износу при частых включениях
• Свободная полярность - не требуется соблюдение полярности при подключении катушки
• Серия 45 от Finder - проверенная надёжность в промышленной среде

Ограничения применения

• Не предназначено для работы во влажной или запылённой среде - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для коммутации емкостных или очень высоких импульсных нагрузок без дополнительной защиты (например, дугогашения)
• Максимальный ток 16 А действителен только при активной нагрузке; при индуктивной нагрузке (двигатели, трансформаторы) необходимо применять коэффициент снижения
• Не подходит для монтажа в условиях температур ниже −25 C или выше +55 C

Примеры использования

• Управление насосами, вентиляторами или клапанами в контроллерах промышленного оборудования
• Переключение режимов работы в тестовых стендах и диагностических устройствах
• Интерфейсы между микроконтроллерами (Arduino, STM32) и силовыми цепями 48 В
• Автоматизация систем освещения, отопления, кондиционирования в компактных щитках
• Замена старых реле в ремонте оборудования с сохранением существующей платы

Практические советы

• При проектировании платы учтите посадочные размеры - шаг 5 мм и наличие Faston-выступов требуют выреза в плате под клеммы
• Для увеличения срока службы контактов используйте фрикционные демпферы или RC-цепочки при работе с индуктивными нагрузками
• Проверьте соответствие напряжения катушки 48 В DC - использование другого напряжения может привести к отказу или перегреву
• Faston-клеммы рассчитаны на провода сечением до 1,5–2,5 мм2 - не используйте более толстые жилы
• При установке в плотные платы следите за зазором до соседних элементов - корпус реле не экранирует ЭМИ
