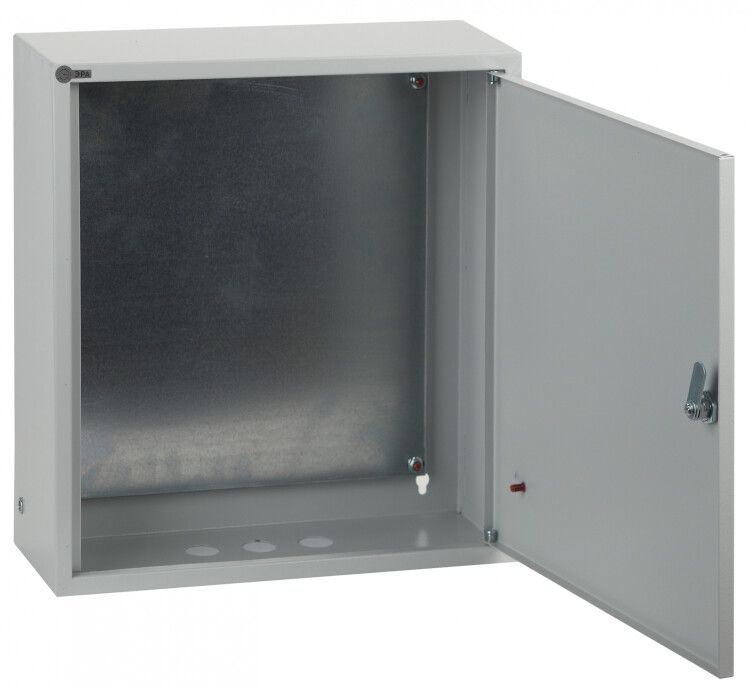

Корпус металлический ЩМП-4.4.1-0 76 УХЛЗ IP31 (400х400х155) (30) ЭРА - Б0028750

Корпус металлический ЩМП-4.4.1-0 76 IP31 УХЛЗ, УХЛ3 (400х400х150/155) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0028750 подходит для сборки щитов управления, автоматизации и пожарной безопасности в промышленных и гражданских объектах.

Назначение и область применения

Щит ЩМП-4.4.1-0 76 IP31 УХЛЗ, УХЛ3 используется для защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств автоматики, средств связи и пожарной сигнализации. Подходит для установки внутри помещений с контролируемой средой - в цехах, офисах, жилых домах, на объектах сельского хозяйства и спорта. Корпус защищает оборудование от механических повреждений, пыли и капель воды, но не рассчитан на открытую улицу или постоянную влажность.

Технические характеристики

• Размеры: 400×400×155 мм (высота × ширина × глубина); установочная глубина - 250 мм
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Класс защиты: I - заземление через контакт на корпусе обязательно
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Наличие монтажной панели: да, оцинкованная, для крепления DIN-рейки и оборудования
• Номинальный ток: 100 А - допустимая нагрузка на входную группу
• Количество кабельных вводов: 3 - готовые отверстия для прохода проводов
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Тип двери: одинарная, с замком
• Тип крышки: закрытого типа - герметичная конструкция
• Способ монтажа: открытая установка - крепится к стене болтами
• Модульная ширина: 12 модулей - позволяет разместить до 12 стандартных DIN-модулей

Совместимость и монтаж

Щит ЩМП-4.4.1-0 76 IP31 совместим со всеми типами DIN-рейки и стандартным оборудованием шириной 17,5 мм на модуль. Монтажная панель уже установленна - достаточно закрепить её на стене, подвести кабели через один из трёх вводов и смонтировать устройства на рейках. Замок с двумя ключами обеспечивает доступ только авторизованному персоналу. Для герметизации кабельных вводов рекомендуется использовать резиновые или пластиковые втулки - они не входят в комплект.

Безопасность и стандарты

Корпус соответствует требованиям по электробезопасности класса I - обязательное заземление через специальный контакт на корпусе. Защита IP31 и IK08 обеспечивают соответствие нормам для внутренних установок. Порошковое покрытие не содержит свинца и фталатов. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 3 года.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке
• Оцинкованная монтажная панель - долговечность и устойчивость к окислению
• Высокая степень механической защиты (IK08) - безопасна в местах с риском удара
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и перепадам температур
• Универсальные габариты - легко встраивается в существующие ниши и стены

Ограничения применения

Щит ЩМП-4.4.1-0 76 IP31 не предназначен для установки на улице, в сырых помещениях без отопления или там, где возможны прямые брызги воды. Степень защиты IP31 не защищает от струй воды, пылевой среды высокой плотности или конденсата. Также не подходит для взрывоопасных зон - отсутствует сертификат взрывозащиты. Номинальный ток 100 А относится только к входной группе - внутренние цепи должны рассчитываться отдельно.

Примеры использования

• Щит управления насосной станцией в жилом комплексе
• Распределительный щит пожарной сигнализации в торговом центре
• Контроллер автономного освещения на складе
• Аппаратура автоматизации теплового пункта в многоквартирном доме
• Распределительный щит для бытовой техники в сельскохозяйственных постройках

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели соответствуют диаметрам используемых проводов - при необходимости просверлите дополнительные
• Используйте термостойкие клеммы и изоляцию - температура внутри корпуса может повышаться при длительной работе оборудования
• Не забудьте выполнить заземление корпуса - это требование класса I защиты
• Для увеличения степени защиты до IP54 потребуется замена уплотнителей - оригинальные уплотнители для IP54 в комплект не входят
• При использовании в холодных помещениях следите за конденсацией - даже при IP31 влага может накапливаться внутри при перепадах температур
