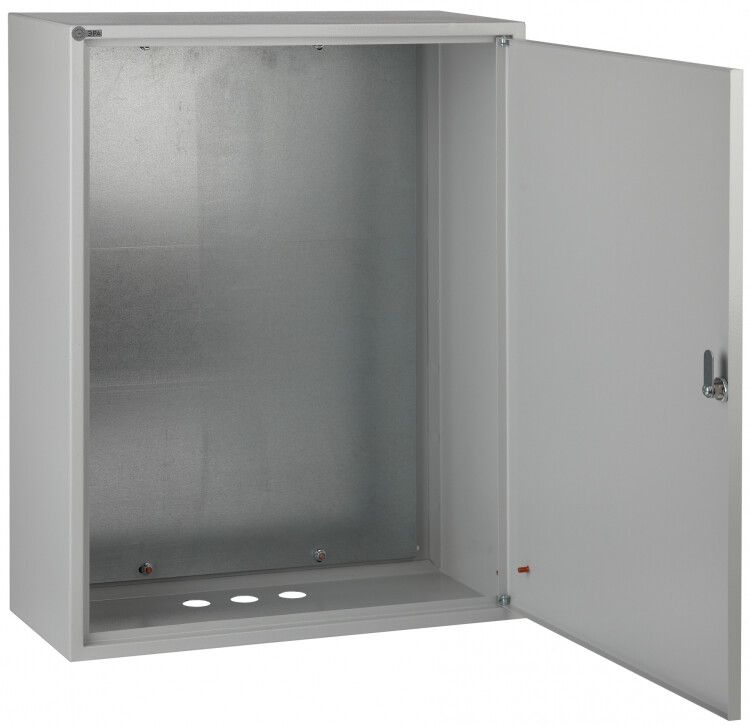

Корпус металлический ЩМП-3-0 76 УХЛ3 IP31 (650х500х220) (10) ЭРА - Б0030169

Корпус металлический ЩМП-3-0 76 УХЛ3 IP31 (650x500x220мм) от бренда ЭРА - это прочный стальной шкаф с монтажной панелью для сборки распределительных и управляющих щитов в условиях повышенной влажности и запылённости. Артикул б0030169 соответствует сериям ЩМП ЭРА, предназначенным для промышленного использования.

Назначение и область применения

Корпус металлический ЩМП-3-0 76 УХЛ3 IP31 (650x500x220мм) используется для монтажа силового и коммуникационного оборудования в системах автоматизации и управления технологическими процессами. Подходит для установки на стену в цехах, на объектах ЖКХ, энергетике, пищевой и химической промышленности. Благодаря классу защиты I и наличию монтажной панели, позволяет безопасно размещать автоматы, контакторы, преобразователи частоты и другие компоненты до 100 А.

Технические характеристики

• Размеры: 650×500×220 мм (высота × ширина × глубина); фактическая внутренняя глубина - 250 мм за счёт выступающей рамы
• Материал: сталь с фосфатированием и порошковым покрытием цвета 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально падающих капель воды
• Номинальный ток: 100 А - допустимый ток через вводы и внутренние цепи
• Класс защиты: I - заземление корпуса обязательно
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для герметизации
• Модульная ширина: 12 модулей - совместимо со стандартными DIN-рейками
• Тип двери: одинарная, с замком - обеспечивает доступ и защиту от несанкционированного вскрытия
• Тип крышки: закрытого типа - полностью герметичная конструкция
• Способ монтажа: открытая установка - крепится болтами к стене или опоре
• Сохранение работоспособности: работает при температуре от −40C до +40C (УХЛ3)

Совместимость и монтаж

ЩМП-3-0 76 УХЛ3 IP31 имеет съёмную монтажную панель - её можно демонтировать для удобной сборки оборудования внутри, после чего снова закрепить. Это особенно удобно при использовании тяжёлых устройств, таких как частотники или мощные контакторы. Крепление осуществляется четырьмя точками на задней стенке. Все три кабельных ввода имеют резьбу M20 - подходят под стандартные вводы с уплотнением. Корпус не требует дополнительной гидроизоляции, но при монтаже в сыром помещении рекомендуется использовать термоусадочные трубки на входящих проводах.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ и нормами безопасности для электротехнических изделий. Класс защиты I обязывает к обязательному подключению защитного заземления к клемме на корпусе. Порошковое покрытие обеспечивает долговечность и соответствие экологическим нормам. Сертифицирован для работы в помещениях категории УХЛ3 - умеренный и холодный климат с возможностью перепадов температуры и повышенной влажности.

Преимущества

• Фосфатирование + порошковое покрытие - устойчивость к коррозии даже при постоянном воздействии влаги
• Съёмная монтажная панель - ускоряет сборку и обслуживание, снижает риск повреждений при установке
• Высокая ударопрочность IK08 - надёжность в средах с риском механических воздействий
• Чётко очерченные размеры - легко планируются схемы расположения оборудования
• Аккуратный внешний вид - подходит для мест, где важна эстетика (например, офисные или общественные зоны рядом с оборудованием)

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP31 не защищает от прямого дождя, струй воды или пылевых потоков
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• Номинальный ток 100 А ограничен вводами; при больших нагрузках требуется проверка сечения кабеля и качества соединений
• Не предусмотрена возможность наращивания секций - корпус одиночный, не модульный

Примеры использования

• Щит управления насосной станцией в канализационном коллекторе
• Распределительный щит на конвейере пищевого производства
• Автоматический щит контроля климатического оборудования в складском комплексе
• Пульт управления станком с ЧПУ в металлообрабатывающем цехе

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабельные вводы соответствуют диаметру используемых вводов - стандарт M20, но возможны адаптеры
• При установке в сыром месте - используйте силиконовый герметик вокруг вводов и убедитесь, что дверь плотно закрывается
• Съёмная панель крепится саморезами - сохраните их при первом демонтаже
• Для увеличения срока службы - регулярно протирайте поверхность от пыли и влаги, особенно в зонах с высокой влажностью
• ЩМП-3-0 76 УХЛ3 IP31 (650x500x220мм) - один из самых популярных размеров в серии ЭРА; если нужна большая вместимость - рассмотрите модели ЩМП-4 или ЩМП-5
