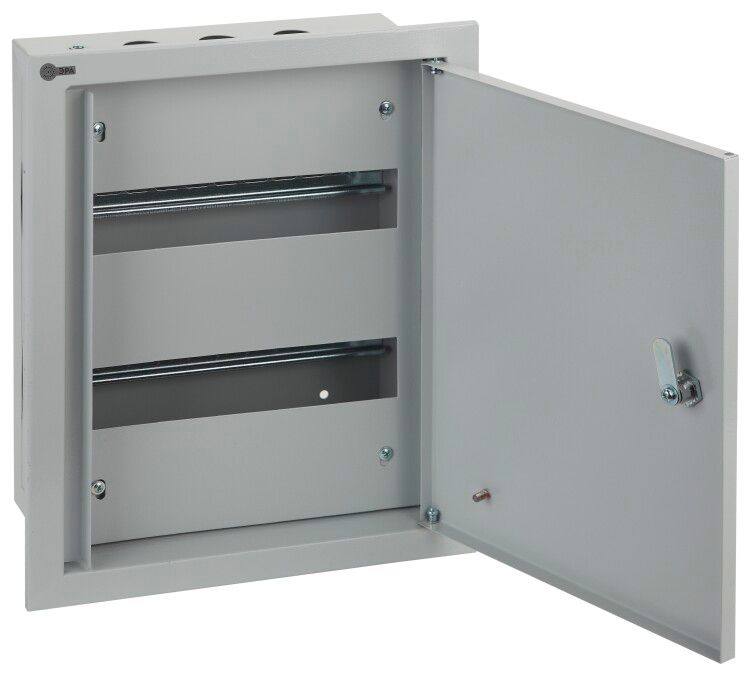

Корпус металлический встраиваемый ЩРВ-24з-1 76 УХЛЗ IP31 (405х320х120) | Б0028774 NO-122-10 ЭРА

Корпус металлический встраиваемый ЩРВ-24з-1 76 IP31 УХЛ3 (405х320х120) NO-122-10 ЭРА предназначен для скрытой установки в стену и сборки внутренних электрощитов с модульными устройствами. Этот вариант от бренда ЭРА подходит для помещений с нормальной влажностью и температурой, где важна надёжная изоляция и долговечность.

Назначение и область применения

ЩРВ-24з-1 76 IP31 УХЛ3 (405х320х120) NO-122-10 ЭРА используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных аппаратов в составе распределительных щитов. Подходит для жилых домов, офисов, административных зданий и промышленных объектов с контролируемой средой. Корпус рассчитан на скрытую установку - он вмуровывается в стену, что позволяет сохранить эстетичный вид интерьера.

Технические характеристики

• Форм-фактор: 24 модуля (стандартная ширина для DIN-рейки)
• Габариты: 405×320×120 мм (ширина × высота × глубина)
• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Конструкция: два ряда для расположения модулей
• Крышка: закрытого типа, плотно прилегает к раме
• DIN-рейка: встроена внутри, готова к установке модулей
• Цвет: серый
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, indoor use

Совместимость и монтаж

ЩРВ-24з-1 76 IP31 УХЛ3 (405х320х120) NO-122-10 ЭРА совместим со всеми типами стандартных DIN-реек (35 мм). Монтаж осуществляется путём встройки в подготовленную нишу в стене. Глубина 120 мм достаточна для большинства однополюсных и двуполюсных автоматов, но требует проверки габаритов крупных устройств (например, трёхполюсных УЗО с функциями защиты). Крышка легко открывается и имеет фиксатор. Для точного монтажа рекомендуется использовать уровнемер и соблюдать минимальный зазор между корпусом и поверхностью стены - минимум 5–10 мм для проводов и вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Наличие закрытой крышки и герметичного уплотнителя снижает риск случайного контакта с токоведущими частями. Сертифицировано для работы в помещениях класса UHL3 согласно ГОСТ 15150. Применение в условиях повышенной влажности допускается, но не в местах постоянного воздействия воды или паров.

Преимущества

• Усиленная защита от коррозии - гарантия 12 лет на целостность материала
• Высококачественный полиуретановый уплотнитель вокруг крышки повышает герметичность
• Дверца легко перенавешивается - можно менять направление открывания без инструментов
• Замок с ключом единой секретности - возможность запирания нескольких щитов одним ключом
• Оптимальное соотношение стоимости и прочности за счёт толстой стали и качественной обработки

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для открытых площадок
• Не подходит для помещений с постоянной влажностью выше 90%, агрессивными химическими средами или взрывоопасной атмосферой
• Глубина 120 мм ограничивает использование крупных модулей (например, некоторых многофункциональных реле или преобразователей частоты)
• Не содержит встроенного терморегулятора или системы вентиляции - при большой нагрузке требуется внешнее охлаждение

Примеры использования

• Главный квартирный щит в многоквартирном доме
• Распределительный щит на этаже офисного здания
• Автоматический щит управления освещением в подъезде
• Внутренний щит питания систем сигнализации и видеонаблюдения

Практические советы

• Перед монтажом проверьте соответствие глубины ниши - корпус требует свободного места минимум 125 мм для комфортного прохода проводов
• При использовании в сыром помещении дополнительно прокладывайте гидроизоляцию между корпусом и стеной
• Не затягивайте болты слишком сильно - они могут деформировать тонкую сталь корпуса
• Для обслуживания используйте только отвёртки с изолированными ручками - даже при закрытой крышке возможен контакт через зазоры
• Обязательно пометьте все автоматы перед первым вводом в эксплуатацию - корпус не имеет прозрачных окон для контроля положения рычагов
