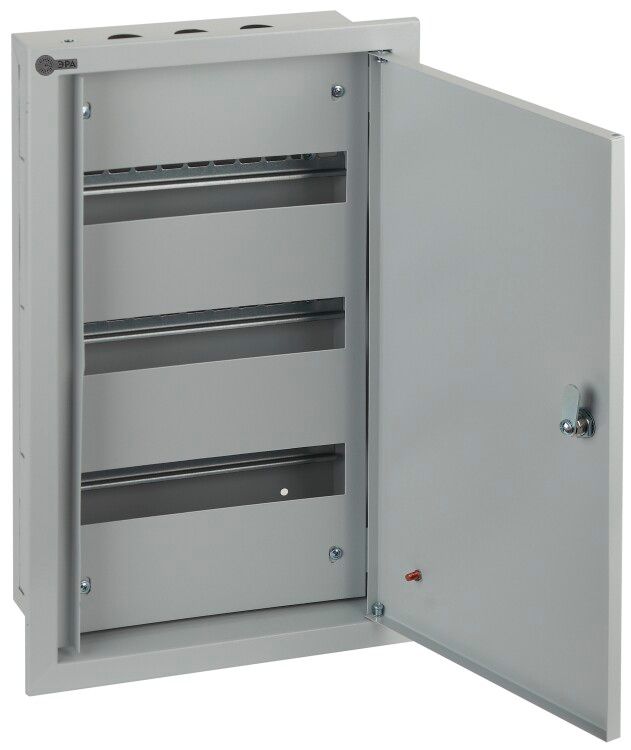

Корпус металлический встраиваемый ЩРВ-36з-1 76 УХЛЗ IP31 (550х320х120мм) | Б0028773 NO-123-10 ЭРА

Корпус металлический встраиваемый ЩРВ-36з-1 76 IP31 (500х300х120мм, 550х320х120мм) УХЛЗ, УХЛ3 от бренда ЭРА предназначен для скрытой установки в стену и содержит DIN-рейку для монтажа автоматических выключателей, УЗО и других модульных устройств. Этот вариант корпуса ЩРВ-36з-1 76 IP31 подходит для помещений с нормальной влажностью и умеренным климатом.

Назначение и область применения

Корпус ЩРВ-36з-1 76 IP31 используется для сборки внутренних распределительных щитов в жилых, офисных и промышленных зданиях. Он защищает электрооборудование от случайного прикосновения и механических повреждений. Подходит для установки в стены из бетона, кирпича или гипсокартона с последующей отделкой. Применяется в системах освещения, слаботочных сетях и силовой разводке до 400 В.

Технические характеристики

• Материал корпуса: сталь с антикоррозийным покрытием
• Габариты: 500×300×120 мм или 550×320×120 мм (выбор по потребности)
• Количество рядов: 3
• Модульная ширина: 36 модулей (стандарт 17,5 мм на модуль)
• Степень защиты: IP31 — защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа с герметичным уплотнителем
• Цвет: серый
• Условия эксплуатации: УХЛ3, УХЛЗ — для умеренного и холодного климата, с возможностью работы при температуре от −40°C до +40°C
• Наличие DIN-рейки: да, установленная внутри
• Способ монтажа: скрытая установка (встраивание в стену)

Совместимость и монтаж

Корпус ЩРВ-36з-1 76 IP31 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на один модуль. Для монтажа требуется подготовить нишу в стене с запасом по глубине не менее 120 мм. Размеры ниши должны соответствовать внешним габаритам корпуса — 500×300 мм или 550×320 мм. Крепление осуществляется через фланец корпуса с помощью анкеров или дюбелей. После установки дверца плотно закрывается благодаря двухкомпонентному полиуретановому уплотнителю. Дверцу можно легко перенавесить на другую сторону — для этого достаточно открутить два болта.

Безопасность и стандарты

Конструкция корпуса ЩРВ-36з-1 76 IP31 исключает доступ к токоведущим частям при закрытой дверце, что соответствует требованиям безопасности по ГОСТ Р 51321.1. Наличие замка с ключом единой секретности позволяет контролировать доступ к оборудованию. Корпус не имеет открытых проводящих поверхностей вне зоны монтажа, снижая риск поражения электрическим током.

Преимущества

• Высокая долговечность: гарантия против сквозной коррозии — 12 лет
• Удобство обслуживания: дверь легко открывается и перенавешивается
• Защита от пыли и влаги: уплотнитель сохраняет целостность при колебаниях температуры
• Оптимальное соотношение цены и качества: надежный материал, проверенная конструкция
• Поддержка стандартизированной сборки: DIN-рейка позволяет использовать любые модульные устройства

Ограничения применения

• Не подходит для установки во влажных помещениях с постоянным воздействием воды (например, баня, бассейн) — степень защиты IP31 недостаточна
• Не рекомендован для наружного монтажа — отсутствует защита от атмосферных осадков и прямого попадания влаги
• Не допускается использование в средах с агрессивными химическими веществами — стальное исполнение не рассчитано на кислотную/щелочную среду
• Глубина 120 мм ограничивает установку крупногабаритных аппаратов (например, некоторых типов АВ или преобразователей частоты)

Примеры использования

• Встраиваемый щит управления освещением в квартире
• Распределительный щит на этаже многоквартирного дома
• Щит учета и защиты для группы розеток в офисном помещении
• Автоматический щит для системы пожарной сигнализации
• Распределительный пункт для слаботочных систем (CCTV, домофон)

Практические советы

• Перед монтажом проверьте точные размеры ниши — корпус ЩРВ-36з-1 76 IP31 требует свободного пространства минимум на 5–10 мм больше по ширине и высоте
• Используйте только модульные устройства с суммарной нагрузкой не более 36 модулей — перегрузка затруднит обслуживание и вызовет перегрев
• При использовании в условиях повышенной влажности (ванная, подвал) дополнительно убедитесь, что все кабели и выводы герметизированы
• При необходимости замены дверцы — используйте оригинальные крепления; не применяйте самодельные петли
• Для продления срока службы регулярно проверяйте состояние уплотнителя — при трещинах или потере эластичности замените его
