Шина N "ноль" на DIN-изоляторе ШНИ-6х9-4-Д-синий (25/500/12000) NO-222-4| Б0033424 | ЭРА NO-222-43

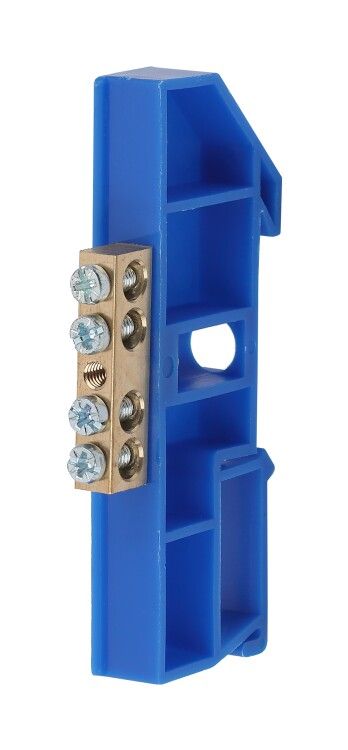

Шина ноль на DIN-изоляторе ШНИ-6х9-4-Д синяя NO-222-43 - это надёжный компонент для организации нулевого и защитного заземления в электрощитах. Бренд ЭРА предлагает эту модель как часть серийного решения для промышленных и жилищных распределительных устройств, где важна безопасность, плотность сборки и быстрая диагностика.

Назначение и область применения

Шина ноль на DIN-изоляторе ШНИ-6х9-4-Д синяя NO-222-43 предназначена для объединения нескольких нулевых (N) и защитных заземляющих (PE) проводников в одном месте. Применяется в силовых щитах, распределительных пунктах, автоматических выключателях и УЗО. Подходит для систем TN-S и TN-C-S. Часто используется в промышленном оборудовании, системах освещения, насосных станциях и на объектах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Количество контактов: 4 - четыре точки подключения для проводников
• Сечение подключаемого провода: 10–25 мм2 - совместима с медными проводниками указанного диапазона
• Материал шины: латунь Л56 - обеспечивает хорошую проводимость и коррозионную стойкость
• Толщина шины: 9 мм - достаточна для механической прочности и теплоотвода
• Просвет от задней панели: 24 мм - позволяет свободно монтировать шину даже в плотных щитках
• Цвет изолятора: синий - стандартизированная цветовая идентификация нулевой шины (по ГОСТ Р 50462)
• Поверхность контакта: необработанная - требует правильного затягивания винтов для надёжного контакта
• Способ монтажа: на DIN-рейку - стандартная установка в любые щитовые корпуса
• Изолированный монтаж: да - изолятор из антипиренного полипропилена предотвращает случайные замыкания на корпус

Совместимость и монтаж

Шина ноль на DIN-изоляторе ШНИ-6х9-4-Д синяя NO-222-43 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый контакт имеет два типа отверстий: - центральное отверстие Ø6 мм - для основного (входного) проводника; - боковые отверстия Ø4 мм - для отходящих ответвлений. Рекомендуется использовать гибкий многожильный провод с наконечниками (наконечники НШВИ-10…25), чтобы избежать деформации жил при затяжке. Винты затягиваются моментом 0,8–1,2 Нм - слишком сильное усилие может повредить резьбу или провод.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50462 (цветовая идентификация проводников) и ГОСТ 30207 (электроустановочные шины). Изолятор выполнен из самозагасающего полипропилена - материал не поддерживает горение. Отсутствие открытых токоведущих частей после монтажа снижает риск поражения током. Шина не предназначена для работы в условиях повышенной влажности вне закрытых щитов - не имеет защиты IP.

Преимущества

• Уменьшает число однотипных проводов в щите - упрощает схему и обслуживание
• Обеспечивает равномерное распределение тока между всеми подключенными цепями
• Стандартный синий цвет изолятора позволяет быстро отличить нулевую шину от фазной или заземляющей
• Высокая теплостойкость латуни и изолятора гарантируют работу при температуре до +70C
• Скруглённые винты не перекусывают жилы проводов - продлевает срок службы соединений

Ограничения применения

• Не предназначен для подключения проводов меньше 10 мм2 - возможен плохой контакт и нагрев
• Не рекомендуется использовать в качестве фазной шины - цвет и назначение не соответствуют нормам
• Не допускается применение в помещениях с агрессивной средой (высокая влажность, химические пары) без дополнительной герметизации
• Не подходит для постоянного превышения номинального тока 100 А - это вызывает перегрев и выход из строя
• Не имеет встроенной защиты от перенапряжений или токов утечки - должна использоваться в составе комплексной системы защиты

Примеры использования

• Подключение всех нулевых проводов от автоматических выключателей в квартирном щитке
• Объединение PE-проводников от розеток, светильников и металлических корпусов оборудования
• Распределение нуля в промышленных пультах управления, станках с ЧПУ
• Сборка нулевой шины в распределительных щитах торговых центров, офисных зданий

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте только 10–25 мм2
• Не смешивайте алюминиевые и медные провода на одной шине - возникает электрохимическая коррозия
• После монтажа проверьте затяжку винтов через 1–2 месяца - особенно при больших токах
• Если нужна большая ёмкость - можно установить несколько шин ШНИ-6х9-4-Д синяя NO-222-43 рядом, соблюдая минимальный зазор 10 мм
• Артикул NO-222-43 и SKU б0033424 - сохраняйте эти данные при заказе запасных элементов
