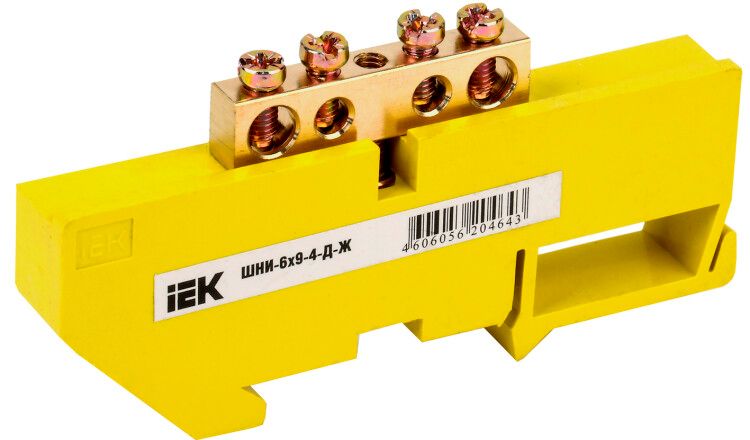

Шина PE "земля" на DIN-изоляторе ШНИ-6х9-4-Д-Ж | YNN10-69-4D-K05 IEK

Шина заземления PE на DIN-изоляторах ШНИ-6х9-4-Д-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую контактную группу на 4 точки, рассчитана на ток до 100 А и монтируется на стандартную DIN-рейку.

Назначение и область применения

Шина заземления PE на DIN-изоляторах ШНИ-6х9-4-Д-Ж используется для организации системы заземления в электрощитах. Применяется для подключения защитных проводников (PE) и рабочих нулевых (N) - например, в бытовых, промышленных и коммерческих распределительных устройствах. Подходит для установки в щитах автоматики, станков, систем освещения и конвейеров.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение: 380 В
• Количество контактов: 4
• Сечение подключаемых проводов: до 16 мм2
• Толщина шины: 12 мм
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет: жёлтый - соответствует цветовой маркировке PE-проводника
• Отделка поверхности: необработанная - без покрытия, сохраняет естественные свойства латуни
• Тип монтажа: изолированный - исключает случайные замыкания на корпус
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

Шина заземления PE на DIN-изоляторах ШНИ-6х9-4-Д-Ж крепится на стандартную DIN-рейку типа 35 мм с помощью изоляторов. Установка возможна как по центру, так и по краям - зависит от модели крепления. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Монтаж не требует сверления или дополнительной фиксации - достаточно защёлкнуть шину на рейку. Обеспечивается гальваническая изоляция от металлического корпуса щита.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к устройствам заземления в распределительных щитах. Цветовая маркировка (жёлтый) соответствует ГОСТ Р 50462 и международным нормам для PE-проводников. Наличие изоляторов предотвращает возникновение потенциала на корпусе щита. Работает в условиях повышенной влажности и перепадов температур - подтверждён срок службы 15 лет.

Преимущества

• Высокая механическая прочность благодаря толщине шины 12 мм и материалу - латуни
• Удобство монтажа: защёлкивается на DIN-рейку без инструментов
• Стабильный контакт даже при частых подключениях - латунь не теряет проводимости
• Поддерживает одновременное подключение четырёх проводов - снижает количество переходных элементов
• Работает в широком температурном диапазоне - подходит для холодных помещений и улиц

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - превышение может вызвать пробой изоляции
• Не следует использовать для подключения алюминиевых проводов - материал шины совместим только с медью
• Не имеет защиты от внешних воздействий (IP-класс не указан); применяется только внутри закрытых щитов
• Не рекомендуется для высокочастотных или импульсных нагрузок - не оптимизирована для таких режимов

Примеры использования

• Заземление в этажных распределительных щитах ЖКХ
• Объединение PE-проводников на промышленных пультах управления
• Центральная точка заземления в щите насосной станции
• Подключение защитных проводов к частотному преобразователю
• Система заземления в щитах HVAC-оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2; более толстые провода не войдут в зажимы
• Всегда используйте наконечники-гильзы для многожильных проводов - это предотвратит ослабление контакта
• При установке нескольких шин рядом соблюдайте минимальный зазор - чтобы не затруднить доступ к болтам
• Не затягивайте клеммы чрезмерно - латунь мягче стали, есть риск повреждения резьбы
• Проверяйте целостность изоляторов перед первым запуском - трещины или деформация недопустимы
• Артикул ynn10-69-4d-k05 - это единственный код для заказа именно этой модификации; другие варианты имеют другое число контактов или тип крепления
