Шина N "ноль" на DIN-изол. ШНИ-6х9-10-Д NO-222-46 син. (уп.25шт) ЭРА Б0033427

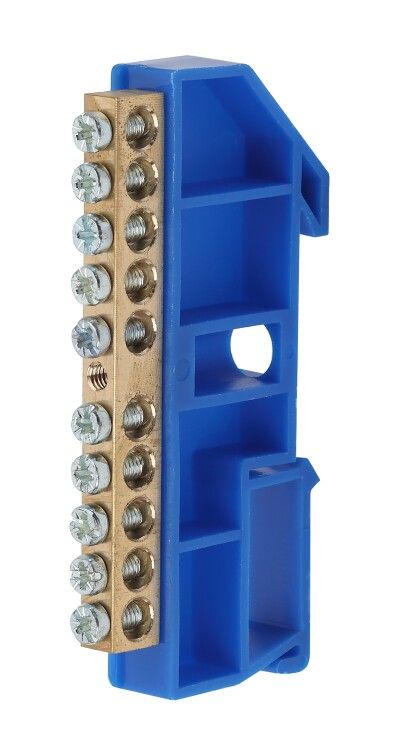

Шина нулевая на DIN-изоляторе ШНИ-6х9-10-Д синяя NO-222-46 - это надёжный компонент для организации нулевого и защитного заземления в электрощитах. Бренд ЭРА предлагает эту модель как часть серийного решения для промышленных и жилищных распределительных устройств, где важна безопасность, плотность сборки и удобство обслуживания.

Назначение и область применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-10-Д синяя NO-222-46 предназначена для объединения нескольких нулевых (N) и защитных заземляющих (PE) проводников в одном месте. Применяется в электрических щитах бытового, коммерческого и промышленного назначения - например, в этажных щитках, распределительных пунктах, на станках и конвейерах. Синий цвет изолятора визуально указывает на принадлежность к нулевой шине, что снижает риск ошибок при монтаже и диагностике.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Сечение подключаемого провода: 10–25 мм2
• Количество контактов: 10
• Толщина шины: 9 мм
• Материал шины: латунь Л56
• Поверхность контакта: необработанная (без покрытия)
• Просвет от задней панели до шины: 24 мм
• Способ монтажа: крепление на DIN-рейку
• Изолятор: полипропилен с антипиренами, синий цвет
• Диаметр отверстий: 6 мм - для входящих проводов; 4 мм - для отходящих

Совместимость и монтаж

Шина нулевая на DIN-изоляторе ШНИ-6х9-10-Д синяя NO-222-46 совместима со всеми стандартными DIN-рейками шириной 35 мм. Установка происходит защёлкиванием - никаких дополнительных крепёжных элементов не требуется. Для подключения используются винтовые зажимы с оцинкованными болтами. Подключение проводов сечением 10–25 мм2 требует соблюдения момента затяжки: слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает жилу. Отводные провода меньшего сечения (до 4 мм2) можно подключать через отверстия 4 мм, но рекомендуется использовать ответвители или перемычки для лучшей надёжности.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями к электроустановкам в помещениях. Латунная шина обеспечивает хорошую проводимость и термическую стабильность. Полипропиленовый изолятор содержит антипирены - материал самозатухающий, не поддерживает горение. Соответствие нормам безопасности подтверждается конструкцией: изоляция отделяет шину от металлической панели щита на 24 мм, предотвращая случайные замыкания. Контактная поверхность не имеет покрытия - это гарантирует долговечность соединения даже при многократном демонтаже.

Преимущества

• Уменьшение числа проводов в щите - всё ноль и PE собрано в одной точке
• Стандартный форм-фактор - легко заменяется и дополняется другими шинами
• Высокая теплостойкость латуни - выдерживает длительную нагрузку до 100 А
• Чёткая цветовая идентификация (синий) - минимизация ошибок при обслуживании
• Зажимы с округлой головкой - не перекусывают медные жилы при затяжке

Ограничения применения

Шина нулевая на DIN-изоляторе ШНИ-6х9-10-Д синяя NO-222-46 не предназначена для подключения проводов меньше 10 мм2 напрямую - они не будут надёжно зажаты. Также не следует использовать её в условиях постоянного воздействия химически активных сред (например, в цехах с высокой влажностью и агрессивными испарениями) - латунь может окисляться. Не подходит для переменного тока выше 400 В или частоты более 50 Гц без проверки спецификаций производителя. Не используется как фазная шина - цвет и конструкция рассчитаны исключительно на ноль и заземление.

Примеры использования

• Подключение всех нулевых проводов от автоматических выключателей в квартирном щитке
• Объединение защитных заземлений от розеток, светильников и оборудования в офисном щите
• Распределение PEN-проводника на несколько контуров в промышленном щите
• Сборка нулевой шины в системе TN-C-S после разделения PEN на N и PE

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла разместить шину с учётом просвета 24 мм - иначе она будет задевать заднюю стенку
• Для проводов сечением менее 10 мм2 используйте перемычки из того же материала - не пытайтесь вставлять тонкий провод в отверстие 6 мм
• При множественных подключениях чередуйте места: не заполняйте все 10 контактов подряд - лучше равномерно распределите нагрузку
• Проверяйте момент затяжки винтов - он должен быть достаточным для герметичного контакта, но не превышать усилия, которое может повредить жилу
• При модернизации щита - эта шина совместима с другими изделиями серии ШНИ от ЭРА, поэтому можно добавлять аналогичные модели параллельно
