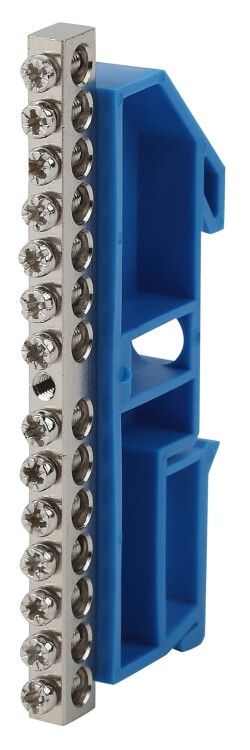

Шина N "Ноль" на DIN-изол ШНИ-6х9-14 никелированная Д-Синий (10/250/9000) NO-222-88-1 | Б0044137 ЭРА

Шина нулевая на DIN-изолаторе ШНИ-6х9-14 никелированная синяя NO-222-88-1 - это надёжный элемент для распределения нулевого и защитного провода в щитах автоматики и силовой аппаратуры. Бренд ЭРА обеспечивает соответствие требованиям безопасности, а никелированное покрытие повышает долговечность в условиях повышенной влажности.

Назначение и область применения

Шина нулевая ШНИ-6х9-14 используется для создания единой точки подключения нескольких нулевых (N) и защитных (PE) проводников в электрических шкафах. Применяется в распределительных щитах жилых домов, промышленном оборудовании, системах автоматизации и на объектах с высокими требованиями к надёжности заземления. Подходит для установки в щитах с DIN-рейкой, где требуется компактное и безопасное соединение проводов.

Технические характеристики

• Количество контактов: 14 - позволяет подключить до 14 проводников без перегрузки
• Номинальный ток: 100 А - выдерживает нагрузки типичных групповых цепей в бытовых и промышленных сетях
• Рабочее напряжение: 380 В - соответствует трёхфазным сетям 400 В
• Сечение подключаемого провода: 10–25 мм2 - совместима с медными проводниками от 10 до 25 квадратных миллиметров
• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Покрытие: никелированное - защищает от коррозии, снижает риск нагрева при длительной нагрузке
• Толщина шины: 9 мм - определяет прочность и тепловую инерцию
• Просвет от задней панели: 24 мм - позволяет свободно монтировать шину даже в плотно заполненных щитах
• Способ монтажа: на DIN-рейку - стандартный способ крепления для всех современных щитов
• Изоляция: да - корпус выполнен из самозатухающего пластика, предотвращает случайные замыкания

Совместимость и монтаж

Шина нулевая NO-222-88-1 крепится на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких болтов или инструментов не требуется. Каждый контакт рассчитан на один провод; многожильные провода рекомендуется обжимать наконечниками НШВИ или НШВ. Убедитесь, что сечение провода попадает в диапазон 10–25 мм2 - меньшие провода могут плохо фиксироваться, большие - не войдут в зажим.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, что соответствует требованиям пожарной безопасности. Материал латуни и никелирование обеспечивают устойчивость к воздействию влаги и химических сред. Соответствует общепринятым нормам для электроустановок в РФ и странах ЕАЭС. Не требует специальной сертификации при использовании в бытовых и коммерческих щитах.

Преимущества

• Удобство сборки: 14 точек подключения позволяют отказаться от перемычек и скруток
• Защита от коррозии: никелированное покрытие сохраняет проводимость даже в сырых помещениях
• Стабильность контакта: латунные зажимы не теряют удерживающее усилие при температурных колебаниях
• Изоляция от металлической панели: просвет 24 мм исключает риск пробоя на корпус щита
• Цветовая маркировка: синий цвет соответствует стандартному обозначению нулевого провода

Ограничения применения

• Не предназначен для подключения проводов меньше 10 мм2 - возможна плохая фиксация
• Не рассчитана на постоянную работу выше 100 А - превышение тока вызывает перегрев
• Не следует использовать в качестве фазной шины - цвет и назначение отличаются
• Не подходит для внешних установок без защиты от осадков - хотя IP-класс не указан, изолятор не герметичен

Примеры использования

• Подключение нулевых проводов от автоматов в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования
• Распределение N-проводов в щитах насосных станций, конвейеров, вентиляционных систем
• Замена старых скруток в модернизируемых электрощитах для повышения надёжности

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку
• Не затягивайте зажимы слишком сильно - можно повредить латунные контакты
• При установке в щит с уже занятым местом убедитесь, что шина ШНИ-6х9-14 не перекрывает доступ к другим устройствам
• Для удобства обслуживания оставляйте минимум 10 мм свободного места между шиной и соседними элементами
• Шина NO-222-88-1 от ЭРА совместима с большинством щитов EKF, IEK, Schneider Electric и других брендов
