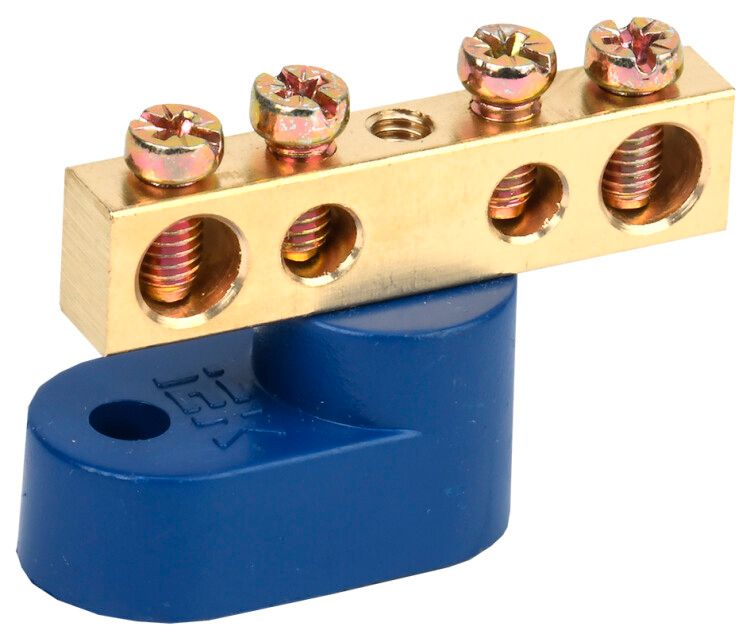

Шина нулевая ШНИ-6х9-4-У1-С на одном угловом изоляторе, 100А IEK YNN10-69-4C1-K07

Шина нулевая ШНИ-6х9-4-У1-С на одном угловом изоляторе от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-4c1-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилых зданий.

Назначение и область применения

Шина нулевая ШНИ-6х9-4-У1-С используется для сборки нулевых и защитных проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется единая точка подключения нескольких проводов. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах этажных, квартирных или на производствах с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Сечение: 16 мм2 - соответствует требованиям для проводов до 16 мм2
• Количество контактов: 4 - позволяет подключить четыре провода одновременно
• Материал: латунь - обеспечивает хорошую проводимость и коррозионную стойкость
• Диапазон температур: от -40 до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: синий - визуально отличает нулевую шину от фазных
• Поверхность: необработанная - требует осторожности при монтаже, чтобы не повредить контактные поверхности

Совместимость и монтаж

Шина ШНИ-6х9-4-У1-С крепится на угловом изоляторе, что позволяет устанавливать её как на DIN-рейку, так и прямо на стенку щита. Для монтажа на DIN-рейку используйте совместимый угловой крепёж. Установка на панель выполняется через отверстия в корпусе изолятора. Рекомендуется использовать наконечники-гильзы для многожильных медных проводов - это предотвращает ослабление контакта и повреждение жил при затяжке. Диаметр отверстий под болты соответствует стандартным размерам для клеммных соединений.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1 и применяется в системах, где важна безопасность заземления. Латунная основа и изолирующий материал обеспечивают электрическую изоляцию между шиной и металлическими частями щита. Цветовое исполнение (синий) соответствует нормам IEC 60445 для обозначения N-проводника.

Преимущества

• Высокая механическая прочность благодаря латунному корпусу
• Стандартный шаг контактов - удобство при комплектации щитов
• Универсальный способ крепления - можно монтировать на рейку или панель
• Долгий срок службы - снижает необходимость замены в течение всего срока эксплуатации щита
• Чёткое цветовое обозначение - минимизирует риск ошибок при обслуживании

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - использование в сетях 660 В недопустимо
• Не рекомендуется применять в средах с повышенной химической агрессивностью - не имеет специального покрытия
• Не подходит для подключения алюминиевых проводов - материал шины и контактные элементы оптимизированы для меди
• Необходимо контролировать момент затяжки клемм - перетяжка может деформировать латунь и нарушить контакт

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите жилого дома
• Объединение защитных проводников (PE) от розеток и светильников в промышленном щите
• Сборка нулевого контура в щитах управления насосными станциями и конвейерами
• Замена старой шины в модернизируемом распределительном устройстве

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - максимальное сечение 16 мм2; более толстые провода не войдут в клеммы
• Используйте наконечники НШВИ или НШВ для многожильных проводов - это исключит обрыв жил при затяжке
• При установке на панель убедитесь, что место крепления не находится рядом с источниками тепла или вибраций
• Проверяйте герметичность щита - при наличии влаги в помещении рекомендуется дополнительно защищать шину от конденсата
• Артикул ynn10-69-4c1-k07 совместим с другими изделиями серии ШНИ от IEK - легко дополнять комплектацию
