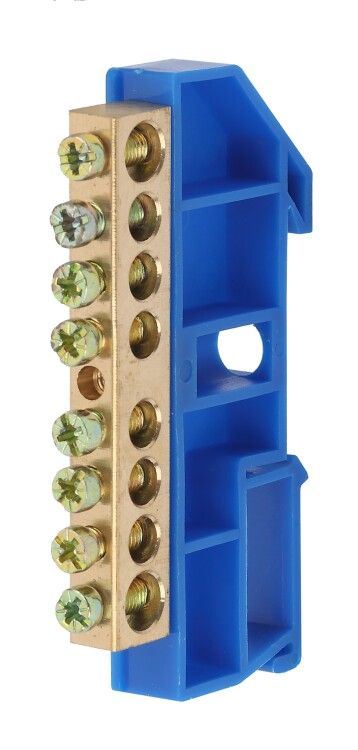

Шина PE "земля" на DIN-изол. ШНИ-8х12-8-Д NO-222-51 син. (уп.20шт) ЭРА Б0033431

Шина заземления PE на DIN-изоляторе ШНИ-8х12-8-Д синяя NO-222-51 - это надёжный компонент для организации заземляющих и нулевых цепей в электрощитах. Выполненная из латуни и закреплённая на изолирующей основе, она обеспечивает безопасное и удобное подключение множества проводников, особенно в условиях ограниченного пространства. Бренд ЭРА предлагает эту модель как часть серийного решения для профессионального монтажа.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-8х12-8-Д синяя NO-222-51 предназначена для объединения нескольких защитных (PE) и нулевых (N) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для систем TN-S и TN-C-S, где требуется чёткое разделение нуля и заземления. Удобна там, где необходимо подключить до 8 проводников - например, в этажных щитках, автоматических выключателях, УЗО и дифференциальных автоматах.

Технические характеристики

• Тип изделия: шина заземления PE (синяя изоляция - идентификация PE/N)
• Материал: латунь Л56 - высокая проводимость и устойчивость к окислению
• Сечение шины: 8×12 мм
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество контактов: 8 точек подключения
• Сечение подключаемых проводников: 10–25 мм2
• Диаметр отверстий: 7,5 мм (для входящих), 5 мм (для отходящих)
• Толщина шины: 12 мм
• Просвет от задней панели: 24 мм - достаточное расстояние для монтажа за DIN-рейкой
• Поверхность контакта: необработанная - требует плотного затягивания винтов
• Способ монтажа: на DIN-рейку 35 мм
• Изоляционный материал: полипропилен с антипиренами - самозагасающий, устойчив к нагреву

Совместимость и монтаж

Шина заземления PE на DIN-изоляторе ШНИ-8х12-8-Д синяя NO-222-51 совместима со всеми стандартными DIN-рейками шириной 35 мм. Крепление осуществляется защёлкой - достаточно вставить изолятор в рейку и слегка надавить. Для подключения используйте провода сечением 10–25 мм2. Винты имеют скруглённую головку - они не перекусывают жилы, даже при переусердствии. Обязательно проверьте, чтобы проводник был полностью вставлен в отверстие и хорошо затянут - необработанная поверхность контакта требует максимального давления для надёжного соединения. Не допускается использование проводов меньше 10 мм2 - риск плохого контакта и перегрева.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств. Синяя изоляция соответствует цветовой маркировке PE-проводников по ПУЭ. Материал корпуса - самозагасающий полипропилен, что снижает риск распространения пламени. Номинальный ток 125 А и рабочее напряжение 400 В обеспечивают безопасную работу в трёхфазных сетях 380 В. Отдельные винтовые зажимы предотвращают случайное замыкание между фазами и PE.

Преимущества

• Уменьшает число одножильных проводов в щите - проще обслуживать и диагностировать
• Стандартная синяя изоляция сразу указывает на принадлежность к PE/N - минимизирует ошибки при монтаже
• Высокая теплостойкость латуни и прочность конструкции - срок службы более 15 лет при нормальной нагрузке
• Расстояние 24 мм от задней стенки позволяет легко прокладывать кабели и устанавливать другие модули
• Поддерживает одновременное подключение 8 проводников - оптимально для многоквартирных домов и офисов

Ограничения применения

• Не предназначен для подключения проводов менее 10 мм2 - возможен выход из строя зажима
• Не используется в качестве фазной шины - синяя изоляция означает только PE/N
• Не рекомендовано применение в помещениях с постоянным воздействием химически активных паров (например, в химцехах) - латунь может подвергаться коррозии
• Не следует использовать в местах с частыми вибрациями без дополнительной фиксации - хотя изолятор устойчив, длительные колебания могут ослабить контакт
• Не подходит для монтажа вне электрощита - не имеет защиты от внешних факторов (IP-класс не указан)

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех заземляющих проводов от квартир
• Щит управления насосной станцией - подключение PE от автоматов, УЗО и реле
• Промышленный щит с несколькими станками - сборка заземления от каждого оборудования
• Аварийное освещение - объединение нулевых проводов от автономных светильников

Практические советы

• Перед монтажом проверьте, что все провода имеют одинаковое сечение - смешивание 10 мм2 и 25 мм2 в одной шине возможно, но требует равномерной затяжки
• Используйте отвёртку с регулируемым моментом - слишком сильное усилие может повредить резьбу, недостаточное - вызовет нагрев
• После монтажа сделайте термографический контроль - горячие точки на винтах говорят о плохом контакте
• При необходимости можно использовать шины в паре: одна для PE, другая для N - так соблюдается принцип разделения
• Не забудьте отметить каждую точку подключения этикеткой - это ускоряет будущий ремонт
