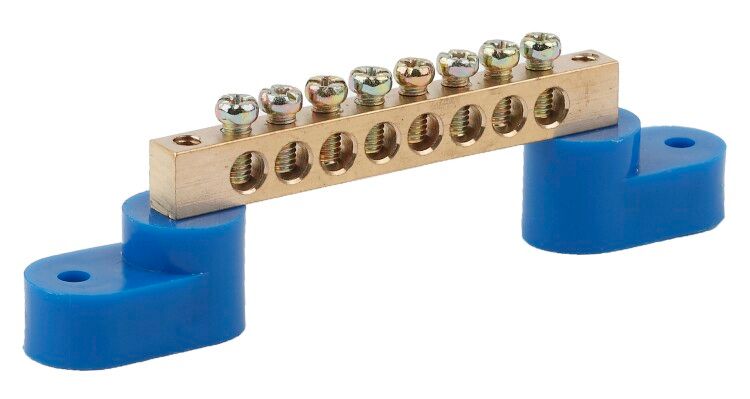

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-8-У2 NO-222-67 син. (уп.10шт) Эра Б0033446

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-8-У2, синяя от бренда ЭРА - это надёжный распределительный элемент для нулевого провода в щитах до 125 А. Применяется в силовых цепях с напряжением до 400 В, особенно там, где важна изоляция и компактность.

Назначение и область применения

Шина Н "ноль" ШНИ-8х12-8-У2 используется для сборки нулевой шины в электрических щитах. Она обеспечивает механическое и электрическое соединение нескольких нулевых проводников, а также может применяться для защиты PE-проводников. Подходит для установки в распределительных устройствах жилых, коммерческих и промышленных объектов - например, в этажных щитах, щитах управления насосными станциями или системах автоматизации.

Технические характеристики

• Материал: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Номинальный ток: 125 А - выдерживает нагрузки типичных групп освещения и розеток
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 230/400 В
• Количество контактов: 8 - позволяет подключить восемь проводников
• Сечение проводника: 10–25 мм2 - совместимо с медными проводами от 1,5 до 16 мм2 (по нормам ПУЭ)
• Толщина шины: 12 мм - достаточна для механической прочности и тепловой стойкости
• Просвет от задней панели: 14 мм - обеспечивает зазор для монтажа на DIN-рейку или стенку
• Цвет: синий - стандартизированная цветовая маркировка нулевого провода
• Изолированный монтаж: да - контактная часть отделена от корпуса, исключает случайные замыкания
• Поверхность контакта: необработанная - требует плотного затягивания болтов для надёжного контакта

Совместимость и монтаж

Шина ШНИ-8х12-8-У2 монтируется на любую плоскую поверхность - через отверстия в основании изоляторов. Для установки на DIN-рейку требуется дополнительный кронштейн или адаптер. Каждый контакт рассчитан на один проводник; одновременное подключение нескольких проводов в один зажим запрещено. Установите шину так, чтобы просвет 14 мм между ней и задней стенкой щита был сохранён - это предотвращает перегрев и повреждение изоляции.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, что снижает риск распространения горения при аварии. Соответствует требованиям ГОСТ Р МЭК 60947-7-1 к шинам распределения. Цветовое исполнение (синий) соответствует IEC 60446 - нулевые проводники должны быть синими. Отсутствие покрытия контактов не влияет на безопасность, но требует контроля момента затяжки.

Преимущества

• Высокая надёжность за счёт латунной шины - меньше нагрев и окисление по сравнению с сталью
• Изолирующие угловые опоры обеспечивают гальваническую развязку от металлических частей щита
• Стандартный шаг контактов - удобен для равномерного распределения проводов
• Синяя окраска сразу указывает на функциональное назначение - минимизирует ошибки при обслуживании

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - изолятор теряет прочность
• Запрещено использовать в условиях постоянного воздействия воды или химически активных сред - материал не имеет IP-защиты
• Не рекомендуется для многожильных проводов сечением менее 10 мм2 - возможен слабый контакт
• Не подходит для автоматических систем с частыми включениями/выключениями - не имеет механизма быстрого подключения

Примеры использования

• Распределение нуля в квартирном щите после вводного автомата
• Объединение нулевых проводов от группы розеток в офисном помещении
• Подключение защитного проводника PE в щите насосной станции
• Сборка нулевой шины в распределительном пункте промышленного оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте калибратор или штангенциркуль
• Затягивайте болты моментом 0,8–1,2 Нм - недостаточно - плохой контакт, слишком сильно - деформация латуни
• Не допускайте попадания пыли и влаги внутрь щита - даже с изоляцией, грязь снижает долговечность контактов
• При использовании в щитах с металлическим корпусом обязательно применяйте изолирующие прокладки под крепления
• Шина ШНИ-8х12-8-У2 от ЭРА совместима с большинством стандартных DIN-корпусов - проверьте глубину перед заказом
