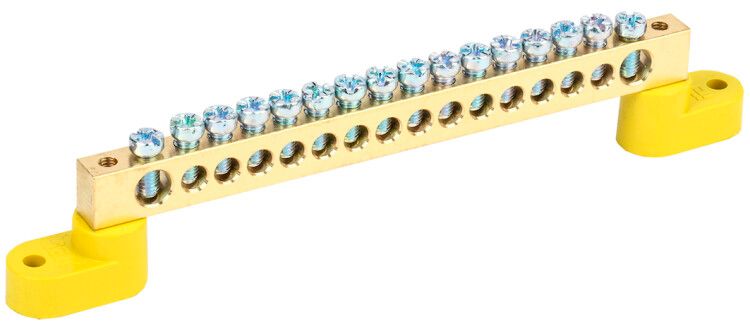

Шина PE "земля" на двух угловых изоляторах ШНИ-8х12-16-У2-Ж | YNN10-812-16C2-K05 IEK

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-16-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 125 А, защищает от случайного контакта благодаря изоляции и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-16-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в электрощитах. Применяется в силовых распределительных устройствах, щитах управления, системах автоматизации и других объектах, где требуется организованное и безопасное заземление. Подходит для установки в промышленных, жилых и коммерческих зданиях.

Технические характеристики

• Номинальный ток: 125 А
• Напряжение: 380 В
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Толщина: 15 мм - обеспечивает механическую прочность и теплоотвод
• Количество контактных точек: 4 - позволяет подключить четыре провода одновременно
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством стандартных медных проводов
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствует ГОСТ
• Изолированный монтаж: да - предотвращает замыкание на корпус щита
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует покраски

Совместимость и монтаж

Шина заземления PE на двух угловых изоляторах ШНИ-8х12-16-У2-Ж крепится двумя способами:

• Через угловые изоляторы - на панель щита с помощью болтов
• Через центральный крепёж - на DIN-рейку 35 мм (совместима с типами 8/2 и 14/2)

Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы. Это исключает ослабление контакта, перегрев и повреждение жил. Монтаж выполняется на монтажной плате - не предназначен для установки внутри труб или закрытых каналах без доступа для обслуживания.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам для защиты от поражения током. Жёлтый цвет соответствует нормам маркировки заземляющих элементов. Изолированный монтаж гарантирует отсутствие пробоя на металлический корпус щита. Номинальные параметры (ток, напряжение, температура) обеспечивают соответствие стандартам IEC 60947 и ГОСТ Р 50030.2.

Преимущества

• Высокая проводимость латуни снижает потери энергии и нагрев при нагрузках
• Изолирующие угловые опоры исключают риск короткого замыкания на корпус
• Удобное расположение четырёх контактов упрощает групповое подключение
• Стойкость к экстремальным температурам делает её пригодной для неотапливаемых помещений
• Долгий срок службы - 15 лет - минимизирует необходимость замены

Ограничения применения

• Не предназначена для работы при напряжении выше 380 В - использование в сетях 660 В недопустимо
• Не подходит для подключения алюминиевых проводов - материал шины не совместим с алюминием
• Не имеет встроенной защиты от перегрузок - должна использоваться в сочетании с автоматическими выключателями
• Не рекомендуется для открытой установки вне щитов - отсутствует степень защиты IP
• Необработанная поверхность требует осторожного обращения - возможна оксидация при повышенной влажности без должного проветривания

Примеры использования

• Подключение защитных проводников от автоматических выключателей в этажном щите жилого дома
• Объединение PE-проводов от нескольких станков на производстве
• Заземление частотных преобразователей и контроллеров в пульте управления
• Формирование общей шины заземления в распределительном пункте торгового центра

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с диаметром крепёжных болтов (обычно M6–M8)
• При использовании на DIN-рейке убедитесь, что крепёж плотно зафиксирован - слабое крепление вызывает вибрацию и нагрев
• Для многожильных проводов сечением 25 мм2 используйте гильзы с внутренним диаметром 6–7 мм
• Не затягивайте клеммы сверх меры - латунь мягче меди, есть риск деформации
• Проверяйте состояние шины каждые 2–3 года: осмотрите на наличие трещин, следов перегрева и окисления
• Артикул ynn10-812-16c2-k05 - это официальная ссылка на продукт IEK; при заказе указывайте именно этот код для избежания путаницы с аналогичными моделями
