Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-14-У2 NO-222-70 син. (уп.10шт) Эра Б0033449

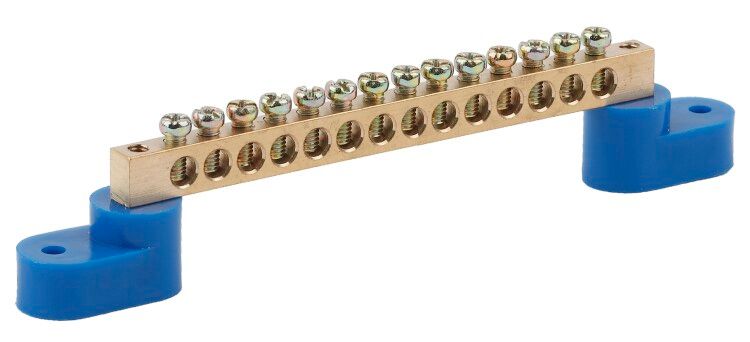

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-14-У2, синий - это надёжный распределительный элемент для нулевых и защитных проводников в щитах до 400 В. Произведённая компанией ЭРА, шина выполнена из латуни и рассчитана на ток до 125 А, что делает её подходящей для промышленного и коммерческого электрооборудования.

Назначение и область применения

Шина Н "ноль" ШНИ-8х12-14-У2, синий используется для сборки нулевой шины в электрических щитах. Она обеспечивает электрическое и механическое соединение нескольких нулевых (N) и защитных (PE) проводников. Подходит для установки в распределительных устройствах жилых, офисных и промышленных объектов - например, в щитах автоматического ввода резерва (АВР), системах освещения, станках и конвейерах.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество контактных точек: 14
• Сечение подключаемого провода: 10–25 мм2
• Толщина шины: 12 мм
• Просвет между шиной и монтажной поверхностью: 14 мм
• Материал шины: латунь
• Изоляция: два угловых изолятора из самозатухающего пластика
• Цвет корпуса: синий
• Поверхность контактов: необработанная (не хромированная, не покрытая антикоррозийным слоем)

Совместимость и монтаж

Шина ШНИ-8х12-14-У2, синий устанавливается на DIN-рейку с помощью угловых изоляторов. Монтаж осуществляется через крепёжные отверстия в основании изоляторов - требуется стандартный крепёж (винты M4 или M5, не входят в комплект). Учитываются габариты: просвет 14 мм позволяет свободно размещать шину перед стенкой щита, даже при наличии других элементов. Каждый контакт предназначен для одного провода; одновременно можно подключить до 14 проводников сечением 10–25 мм2. Для многожильных проводов рекомендуется использовать наконечники.

Безопасность и стандарты

Шина соответствует требованиям безопасности для внутренних электрических установок. Материал изоляторов - самозатухающий пластик, что снижает риск распространения пламени. Латунная шина устойчива к окислению и имеет хорошую электропроводность. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения.

Преимущества

• Высокая теплостойкость благодаря латунному проводнику и термостойкому изолятору
• Стандартный шаг контактов обеспечивает равномерную нагрузку и удобство подключения
• Изолированный монтаж исключает замыкание на заземлённую раму щита
• Синий цвет корпуса соответствует принятой цветовой маркировке для N-проводников
• Простая замена и модульность - легко интегрируется в существующие щитовые решения

Ограничения применения

• Не предназначена для работы при температуре выше +60 C - перегрев может повредить изоляцию
• Не рекомендуется для открытого монтажа вне закрытых щитов - отсутствует степень защиты IP
• Необработанная поверхность контактов требует регулярной проверки на окисление, особенно в агрессивных средах
• Подходит только для проводов сечением 10–25 мм2 - меньшие или большие сечения не обеспечивают надёжного контакта
• Запрещено использование в цепях постоянного тока свыше 400 В

Примеры использования

• Нулевая шина в этажном распределительном щите жилого дома
• Объединение PE-проводников в щите управления насосной станцией
• Распределение нулей в частичном щите станка с ЧПУ
• Сборка нулевого проводника в системе бесперебойного питания (ИБП)

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - смешивание 10 мм2 и 25 мм2 может вызвать перегрев в менее нагруженных контактах
• Используйте наконечники для многожильных проводов - это предотвращает выдавливание жил при затяжке
• Проверяйте момент затяжки винтов: слишком слабо - плохой контакт, слишком сильно - деформация латуни
• При установке в щит с металлическими стенками обязательно используйте изоляционные прокладки - хотя шина уже изолирована, лишняя защита не помешает
• Шина ШНИ-8х12-14-У2, синий от ЭРА совместима с большинством стандартных DIN-реек - проверьте соответствие посадочных размеров при замене аналогов
