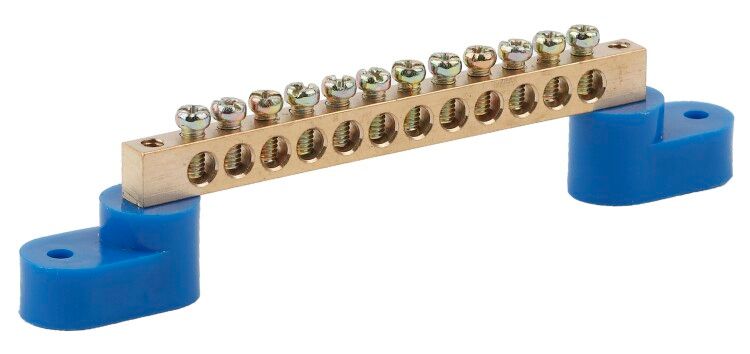

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-18-У2 NO-222-61 син. (уп.10шт) Эра Б0033379

Шина N "ноль" на двух угловых изоляторах ШНИ-6х9-18-У2, синяя, NO-222-61, ЭРА - это надёжный распределительный элемент для нулевого провода в щитах автоматического управления. Применяется там, где требуется безопасное и компактное подключение множества проводников с сечением до 25 мм2.

Назначение и область применения

Шина ШНИ-6х9-18-У2 используется для объединения нескольких нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых, коммерческих и промышленных объектов. Может применяться в системах TN-S и TN-C-S, где требуется выделенная шина для нулевого потенциала. Также допускается использование для фазных проводников при соблюдении требований по изоляции и заземлению.

Технические характеристики

• Материал: Латунь - обеспечивает хорошую электропроводность и устойчивость к окислению.
• Номинальный ток: 100 А - позволяет работать в цепях с нагрузкой до этого значения без перегрева.
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети переменного тока 230/400 В.
• Количество контактов: 18 - возможность подключения до восемнадцати проводников.
• Сечение подключаемого проводника: 10–25 мм2 - совместима с медными и алюминиевыми жилами указанного диапазона.
• Толщина шины: 9 мм - определяет прочность и тепловую инерцию.
• Просвет от задней панели: 14 мм - достаточное расстояние для монтажа на DIN-рейку или стенку щита без риска замыкания.
• Изоляция: Да - контактная часть изолирована от корпуса щита с помощью пластикового изолятора.
• Поверхность контакта: Необработанная - не имеет специального покрытия, что снижает стоимость, но требует плотного затягивания клемм.

Совместимость и монтаж

Шина ШНИ-6х9-18-У2, NO-222-61, ЭРА крепится через два угловых изолятора - они позволяют установить её на любую вертикальную поверхность внутри щита, в том числе на металлический корпус. Монтаж осуществляется с помощью болтов или винтов, которые проходят через отверстия в изоляторах. Убедитесь, что посадочные места соответствуют габаритам изоляторов. Для надёжного контакта используйте наконечники НШВИ или НШВ, подходящие по сечению. Не применяйте провода меньше 10 мм2 - возможна потеря контакта.

Безопасность и стандарты

Изделие выполнено из самозатухающего пластика, что соответствует требованиям пожаробезопасности. Материал латуни и изоляционные свойства обеспечивают соответствие ГОСТ Р 50030.2 и IEC 60947-7-1 для распределительных шин. Отсутствие специальной обработки контактов не влияет на безопасность, если соблюдаются нормы затяжки клемм.

Преимущества

• Высокая надёжность соединений благодаря качественной латуни.
• Удобство сборки за счёт предварительно смонтированных изоляторов - не нужна дополнительная фиксация.
• Стандартный шаг между контактами - легко подбирать провода без перекрестных помех.
• Цветовая маркировка (синий) соответствует стандарту IEC 60445 для нулевого провода - исключает путаницу при обслуживании.

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты IP выше IP20.
• Запрещается использовать в цепях с током более 100 А - риск перегрева и деформации латуни.
• Не рекомендуется для многократного демонтажа - необработанная поверхность контакта со временем теряет герметичность при частой переборке.
• Подходит только для проводников сечением 10–25 мм2; меньшие сечения (например, 1,5–6 мм2) не будут надёжно закреплены.

Примеры использования

• Распределение нуля в этажном щите многоэтажного дома.
• Объединение PE-проводников в щите насосной станции.
• Центральный узел нулевой шины в пульте управления конвейера.
• Формирование нулевого контура в распределительном пункте торгового центра.

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение - это равномерно распределит нагрузку.
• Затягивайте клеммы моментом 0,8–1,2 Нм - недостаточно или слишком сильно затянутые винты вызывают нагрев или повреждение.
• При использовании в щитах с металлическими стенками обязательно убедитесь, что изоляторы полностью отделяют шину от корпуса - просвет 14 мм уже учтён, но лишняя пыль или металл могут снизить изоляцию.
• Для долговечности рекомендуется периодически осматривать контакты на предмет окисления - особенно в помещениях с повышенной влажностью.
• Артикул NO-222-61, ЭРА - это серийный продукт, доступный в большом количестве. При замене можно использовать аналоги с тем же числом контактов и сечением, но всегда сверьте габариты изоляторов.
