Шина нулевая ШНИ 6х9-18 У2-С на 2х угл. изол. IEK YNN10-69-18C2-K07

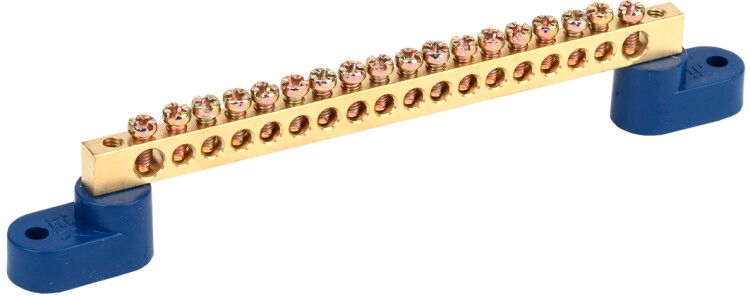

Шина нулевая ШНИ 6х9-18 У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-69-18c2-k07 обеспечивает возможность подключения до 18 проводов сечением до 16 мм2 при токе до 100 А.

Назначение и область применения

Шина нулевая ШНИ 6х9-18 У2-С используется для сборки нулевых и защитных заземляющих контуров в электрощитах. Применяется в бытовых, промышленных и коммерческих установках - например, в щитах управления станков, систем освещения, конвейеров и автоматических линий. Подходит для монтажа как на DIN-рейку, так и прямо на стенку щита.

Технические характеристики

• Количество контактов: 18
• Номинальный ток: 100 А
• Рабочее напряжение: 380 В
• Максимальное сечение подключаемого провода: 16 мм2
• Материал контактной части: латунь
• Диапазон рабочих температур: от –40 C до +50 C
• Срок службы: 15 лет
• Цвет корпуса: синий
• Отделка поверхности: необработанная (без покрытия)
• Способ монтажа: на монтажную плату (через угловые изоляторы)

Совместимость и монтаж

Шина крепится на панель щита с помощью двух угловых изоляторов. Также совместима с монтажом на DIN-рейку шириной 35 мм - для этого используются соответствующие типы крепления (например, 8/2 или 14/2). Для надёжного соединения медных многожильных проводов обязательно используйте наконечники-гильзы. Диаметр отверстий под болты рассчитан под стандартные клеммы, подходящие для проводов до 16 мм2. Монтаж выполняйте с соблюдением момента затяжки - перетягивание может повредить латунные контакты.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями к электроустановкам в условиях умеренного климата (обозначение У2). Нет специальной защиты от пыли и влаги - IP-класс не указан, поэтому применение допускается только внутри закрытых щитов. Латунная основа обеспечивает хорошую электропроводность и устойчивость к коррозии в сухих средах.

Преимущества

• Высокая плотность контактов - 18 точек подключения на компактном корпусе
• Универсальный способ крепления: как на DIN-рейку, так и на панель
• Латунные контакты обеспечивают долговечность и стабильный контакт даже при высоких нагрузках
• Синий цвет корпуса позволяет легко отличить нулевую шину от фазных и заземляющих аналогов
• Срок службы 15 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для работы вне закрытых щитов - отсутствует защита от внешней среды
• Не поддерживает провода сечением более 16 мм2 - использование больших жил требует переходника или другой шины
• Необработанная поверхность не защищает от химически активных сред - не применяйте в агрессивных или влажных помещениях без дополнительной герметизации
• Не является изолированной шиной - все контакты находятся под потенциалом, требуется отключение питания перед обслуживанием

Примеры использования

• Подключение нулевых проводов от групповой автоматики в квартирном щите
• Объединение PE-проводов от нескольких устройств в промышленном щите управления
• Сборка нулевого проводника в щите насосной станции или системы вентиляции
• Замена старой шины в модернизируемом распределительном щите

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 16 мм2. Использование большего сечения приведёт к плохому контакту и нагреву.
• Всегда используйте наконечники-гильзы для многожильных проводов - это предотвращает ослабление контакта при вибрациях.
• При установке на панель убедитесь, что место крепления не имеет острых кромок, которые могут повредить изоляторы.
• Проверяйте момент затяжки болтов - он должен быть достаточным для надёжного контакта, но не превышать усилие, которое может деформировать латунь.
• Артикул ynn10-69-18c2-k07 - это именно модель с двумя угловыми изоляторами; если нужна DIN-рейка, выбирайте другие исполнения (например, 8/2 или 14/2).
