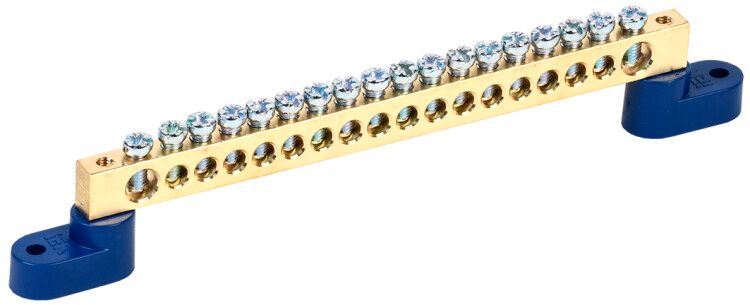

Шина нулевая ШНИ-8х12-18-У2-С на двух угловых изол. IEK YNN10-812-18C2-K07

Шина нулевая ШНИ-8х12-18-У2-С на двух угловых изоляторах от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-812-18c2-k07 обеспечивает устойчивую работу в условиях промышленной автоматизации и жилой застройки.

Назначение и область применения

Шина нулевая ШНИ-8х12-18-У2-С используется для сборки нулевых и защитных заземляющих проводников в электрощитах. Применяется в системах TN-S и TN-C-S, где требуется раздельное подключение N и PE. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, в щитах управления насосами, конвейерами, освещением и HVAC-системами.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 380 В
• Количество контактных точек: 18
• Диапазон сечений проводов: до 25 мм2
• Материал: латунь - обеспечивает высокую электропроводность и коррозионную стойкость
• Рабочая температура: от -40 C до +50 C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: синий - соответствует цветовой маркировке PEN/PE
• Отделка поверхности: необработанная - требует осторожного обращения при монтаже

Совместимость и монтаж

Шина ШНИ-8х12-18-У2-С крепится двумя способами: через угловые изоляторы - прямо на стенку щита, либо через специальные кронштейны на DIN-рейку 35 мм. Для фиксации используются болты, входящие в комплект. Монтаж выполняется на металлической или неметаллической панели. Учитывайте посадочные размеры: изоляторы рассчитаны на стандартные отверстия, совместимые с большинством типовых щитов.

Подключение проводов: рекомендуется использовать наконечники-гильзы для многожильных медных проводов сечением до 25 мм2. Это предотвращает ослабление контакта и перегрев. Одножильные провода можно подключать напрямую, но необходимо проверить плотность затяжки.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Латунная основа и изоляционные элементы обеспечивают электроизоляцию и механическую прочность. Наличие изоляторов исключает случайное замыкание на корпус щита. Отсутствие покрытия (необработанная поверхность) не снижает безопасность, но требует контроля за состоянием контактов при обслуживании.

Преимущества

• Высокая нагрузочная способность - 125 А позволяет использовать в мощных распределительных щитах
• 18 контактов - достаточное количество для группового подключения в многоэтажных домах и объектах с большим числом потребителей
• Гибкий монтаж - возможность крепления как на DIN-рейку, так и на панель
• Стандартный материал - латунь гарантирует долговечность и устойчивость к окислению
• Синий цвет - визуально отличает нулевые шины от фазных, снижает риск ошибок при обслуживании

Ограничения применения

• Не предназначен для работы при напряжении выше 380 В - применение в сетях 660 В запрещено
• Не допускается использование с алюминиевыми проводами - возможна гальваническая коррозия
• Необработанная поверхность требует регулярного осмотра на наличие окислов и следов нагрева
• Запрещён монтаж во взрывоопасных средах - отсутствует сертификат защиты IP65+ и класса взрывозащиты
• Не подходит для частых демонтажей - многократное откручивание клемм может повредить резьбу

Примеры использования

• Щит этажный в жилом доме - подключение всех квартирных нулевых проводов
• Щит управления насосной станцией - сборка PE-проводов от трёх насосов и системы заземления
• Распределительный щит торгового центра - объединение нулей от светильников, розеток и кондиционеров
• Автоматизация производства - подключение защитных проводников от ЧПУ-станков и приводов

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2; более толстый провод не войдёт в клемму
• Обязательно используйте наконечники-гильзы для многожильных проводов - это продлит срок службы контакта
• При креплении на панель - убедитесь, что отверстия под изоляторы точно совпадают с местами крепления
• После монтажа проверьте момент затяжки клемм - переусиливать нельзя, недотягивать опасно
• При эксплуатации в сыром помещении - периодически протирайте контакты сухой ветошью, чтобы избежать окисления
• Артикул ynn10-812-18c2-k07 совместим с другими изделиями серии ШНИ от IEK - легко найти аналоги при замене
