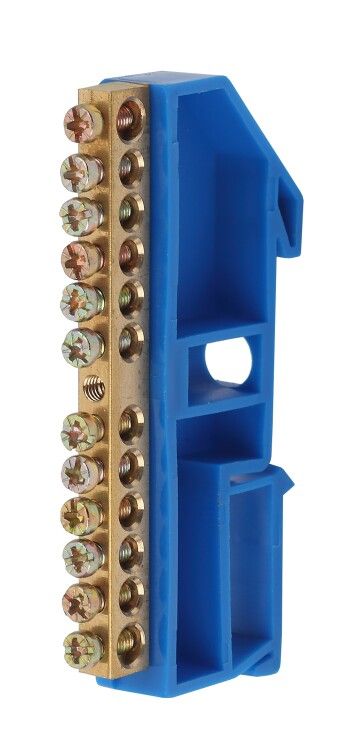

Шина N "ноль" на DIN-изол. ШНИ-6х9-12-Д NO-222-47 син. (уп.25шт) ЭРА Б0033428 Б0039151

Шина ноль на DIN-изоляторе ШНИ-6х9-12-Д синий NO-222-47 - это надёжное устройство для сборки нулевых и защитных проводников в электрических щитах. Бренд ЭРА предлагает эту модель как часть серийного решения для коммерческих и промышленных объектов, где важна безопасность, компактность и долговечность соединений.

Назначение и область применения

Шина ноль на DIN-изоляторе ШНИ-6х9-12-Д синий NO-222-47 предназначена для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, офисных и промышленных зданий. Подходит для систем TN-S и TN-C-S, где требуется централизованное подключение нулей и заземления. Синий цвет изолятора визуально выделяет нулевой потенциал, снижая риск ошибок при обслуживании.

Технические характеристики

• Количество контактов: 12 - можно подключить до 12 проводников
• Номинальный ток: 100 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 230/400 В
• Сечение подключаемого провода: 10–25 мм2 - совместима с медными проводниками указанного диапазона
• Материал контактов: латунь Л56 - высокая проводимость и устойчивость к окислению
• Толщина шины: 9 мм - достаточна для механической прочности и тепловой стойкости
• Просвет от задней панели: 24 мм - обеспечивает свободный доступ к клеммам даже при плотном монтаже
• Диаметр отверстий: 6 мм (вход), 4 мм (выход) - определяют максимальный диаметр провода для надёжного зажима
• Поверхность контакта: необработанная - требует правильного затягивания винтов для предотвращения нагрева
• Способ монтажа: на DIN-рейку - стандартная установка в щитах всех типов
• Изолятор: полипропилен с антипиренами - самозагасающий материал, устойчив к возгоранию

Совместимость и монтаж

Шина ноль на DIN-изоляторе ШНИ-6х9-12-Д синий NO-222-47 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Каждый контакт имеет винтовой зажим с плоской головкой, которая не перекусывает жилы. Перед подключением зачистите провод на 8–10 мм, вставьте его в отверстие и затяните винт моментом 0,5–0,7 Нм. Не используйте силовые инструменты - переусилие может повредить резьбу или деформировать латунь.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шинных систем. Изолятор выполнен из самозатухающего материала, что снижает риск распространения пламени. Устройство не содержит свинца и других запрещённых веществ. Работает в температурном диапазоне от –25C до +70C. Не предназначен для внешних установок - не имеет защиты IP.

Преимущества

• Уменьшает число одножильных проводов в щите - проще проверять и менять связи
• Обеспечивает равномерное распределение тока между всеми подключенными проводами
• Стандартный синий цвет изолятора - быстрая визуальная идентификация нулевого проводника
• Высокая механическая прочность латунной шины - не гнётся и не деформируется при монтаже
• Зажимы с округлой поверхностью - минимизируют риск повреждения многожильных проводов

Ограничения применения

• Не используется для подключения проводов меньше 10 мм2 - зажим не обеспечит надёжного контакта
• Не рекомендован для постоянного тока выше 100 А - возможен перегрев
• Не предназначен для открытых площадок или помещений с повышенной влажностью - отсутствует защита IP
• Не следует использовать для фазных проводников - синий цвет указывает именно на ноль
• Не допускается подключение алюминиевых проводов - материал контактов несовместим с алюминием

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щитке
• Сборка защитного заземления (PE) в промышленном распределительном щите
• Централизация нулей в щитах насосных станций, конвейерных линий, HVAC-систем
• Расширение существующей системы - добавление новых контуров через свободные контакты

Практические советы

• Перед установкой проверьте, чтобы все провода имели сечение 10–25 мм2 - меньшие не будут надёжно зажаты
• При использовании многожильных проводов примените наконечники типа НШВИ - это повысит надёжность контакта
• Не смешивайте провода разного сечения на одной шине - лучше разделить их по группам
• Проверяйте затяжку винтов каждые 1–2 года - особенно в условиях вибрации или частых перегрузок
• Если нужна большая ёмкость - используйте несколько шин ШНИ-6х9-12-Д синий NO-222-47 параллельно, соединив их перемычками
• Артикул NO-222-47 и б0039151 / б0033428 - это один и тот же продукт; различаются только номера в каталогах поставщика
