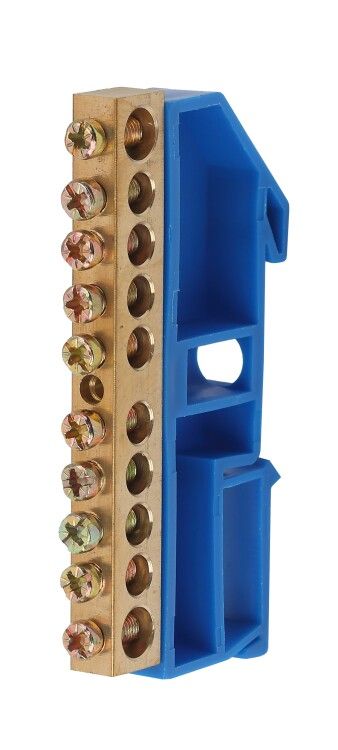

Шина PE "земля" на DIN-изол. ШНИ-8х12-10-Д NO-222-52 син. (уп.20шт) ЭРА Б0033432

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-10-Д синяя от ЭРА предназначена для надёжного соединения защитных заземляющих проводников в электрощитах. Благодаря изолированному монтажу на DIN-рейку и высокой плотности контактов, эта шина обеспечивает безопасную и компактную организацию заземления в распределительных устройствах.

Назначение и область применения

Шина PE "земля" на DIN-изоляторе ШНИ-8х12-10-Д синяя используется для объединения всех защитных заземляющих проводников (PE) в электрических щитах. Подходит для жилых, коммерческих и промышленных объектов, где требуется централизованное заземление - например, в этажных щитках, распределительных пунктах, на производствах с оборудованием класса I защиты.

Цвет изолятора - синий - соответствует стандарту IEC 60445 и помогает быстро отличить заземляющую шину от нулевой (N), которая обычно имеет голубой цвет. Это снижает риск ошибок при монтаже и обслуживании.

Технические характеристики

• Тип изделия: шина защитного заземления (PE)
• Количество контактов: 10
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь Л56
• Сечение подключаемого провода: 10–25 мм2
• Толщина шины: 12 мм
• Просвет между шиной и задней стенкой щита: 24 мм
• Диаметр отверстий для проводов: 5 мм (для отходящих), 7,5 мм (для входящих)
• Изоляция: полипропилен с антипиренами, не поддерживающий горение
• Способ монтажа: крепление на DIN-рейку с Ω-профилем
• Поверхность контактов: необработанная - обеспечивает хорошее сцепление с проводником

Совместимость и монтаж

Шина ШНИ-8х12-10-Д синяя совместима со всеми стандартными DIN-рейками шириной 35 мм. Установка происходит за счёт защёлкивающегося крепления на изоляторе - достаточно вставить шину в рейку и слегка надавить до характерного щелчка.

Подключение проводов осуществляется через винтовые зажимы. Для входящих проводов используйте отверстия Ø7,5 мм - они рассчитаны на многожильные или одножильные провода сечением до 25 мм2. Отходящие провода подключаются через отверстия Ø5 мм - подходят для проводов 10–16 мм2. Прижимные винты выполнены из оцинкованной стали с закруглённым торцом - предотвращают повреждение жил при затяжке.

Рекомендуется использовать кабельные наконечники (наконечники типа "штыревые") для многожильных проводов - это повысит надёжность контакта и продлит срок службы.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для сборочных устройств низковольтного распределения. Материал изоляции - самозагасающий полипропилен с антипиренами - не распространяет пламя и выдерживает температуру до +120 C. Применение латуни гарантирует устойчивость к окислению и длительную работу даже в условиях повышенной влажности.

Преимущества

• Удобная компактная конструкция - 10 точек подключения на одной шине, экономит место в щите
• Изолированный монтаж - исключает случайные замыкания на корпус щита
• Высокая нагрузочная способность - 125 А позволяет применять в мощных системах
• Чёткая цветовая идентификация - синий изолятор сразу указывает на функцию PE
• Стандартные размеры - совместима с большинством серийных щитов и модульных решений

Ограничения применения

Шина ШНИ-8х12-10-Д синяя не предназначена для подключения проводников сечением менее 10 мм2 - маленький диаметр отверстий не позволит надёжно зажать тонкие жилы. Также не рекомендуется использовать её как нулевую шину (N) - цвет и назначение не соответствуют нормам. Не допускается установка в помещениях с постоянным воздействием открытого огня или химически активных сред - материал изоляции не предназначен для экстремальных условий.

Примеры использования

• Объединение заземляющих проводов от розеток, светильников и бытовой техники в квартирном щитке
• Центральное заземление оборудования на производстве - станки, насосы, конвейеры
• Заземление в распределительных щитах торговых центров, офисных зданий, школ
• Дополнение существующих щитов при модернизации системы TN-S или TT

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не более 25 мм2 для входа, не менее 10 мм2 для выхода
• Затягивайте винты моментом 0,5–0,7 Нм - слишком сильное усилие может повредить резьбу
• При использовании многожильных проводов обязательно примените наконечники
• Не смешивайте эту шину с нулевыми (N) - соблюдайте цветовую маркировку: синий = PE, голубой = N
• Проверяйте доступность просвета 24 мм - если щит глухой, убедитесь, что шина не будет упираться в заднюю стенку
