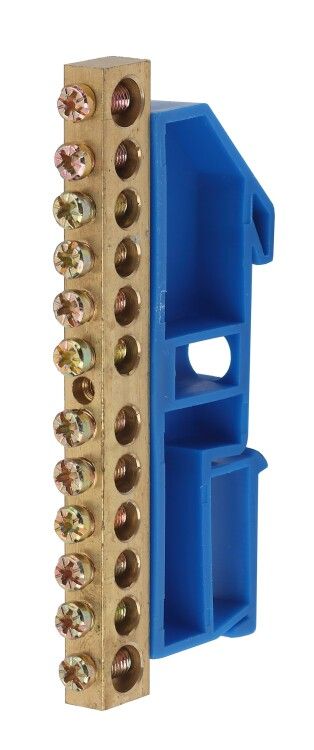

Шина PE "земля" на DIN-изол. ШНИ-8х12-12-Д NO-222-53 син. (уп.20шт) ЭРА Б0033433

Шина заземления PE на DIN-изоляторе ШНИ-8х12-12-Д синяя от ЭРА предназначена для надёжного соединения защитных проводников в электрических щитах. Благодаря изолированному монтажу на DIN-рейку и высокой плотности контактов, она удобна для компактной сборки и безопасной эксплуатации.

Назначение и область применения

Шина заземления PE на DIN-изоляторе ШНИ-8х12-12-Д синяя используется для объединения всех защитных заземляющих проводников (PE) в распределительных щитах. Подходит для жилых, коммерческих и промышленных объектов, где требуется централизованное подключение заземления - например, в этажных щитках, щитах автоматики, системах УЗО и дифференциальной защиты.

Цвет изолятора - синий - соответствует стандарту IEC 60445 и указывает на принадлежность к заземляющим проводникам, что снижает риск ошибок при монтаже и обслуживании.

Технические характеристики

• Материал шины: латунь Л56 - обеспечивает хорошую проводимость и устойчивость к окислению
• Сечение шины: 8×12 мм
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Количество контактов: 12 - можно подключить до 12 проводников
• Сечение подключаемых проводников: 10–25 мм2
• Диаметр отверстий:
  • Под входящие провода: 7,5 мм
  • Под отходящие провода: 5 мм
• Толщина шины: 12 мм
• Просвет от задней панели щита: 24 мм - достаточен для свободного прохода кабелей и предотвращения замыканий
• Поверхность контактов: необработанная - требует осторожного затягивания винтов для сохранения целостности проводника
• Способ монтажа: на DIN-рейку с Ω-профилем
• Изолятор: полипропилен с антипиренами - самозагасающий, устойчив к нагреву

Совместимость и монтаж

Шина заземления PE на DIN-изоляторе ШНИ-8х12-12-Д синяя совместима со всеми стандартными DIN-рейками шириной 35 мм. Крепление осуществляется защёлкивающим механизмом на изоляторе - достаточно вставить шину в рейку и слегка надавить до характерного щелчка.

Для монтажа используйте отвёртки с плоским наконечником. Не допускайте перекоса при затяжке винтов - это может привести к деформации контакта. Винты выполнены из оцинкованной стали с округлой головкой, чтобы не перекусывать жилы провода.

Учитывайте просвет 24 мм между шиной и задней стенкой щита - недостаточное расстояние может вызвать нагрев или пробой при наличии металлических деталей сзади.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Применение изолятора из самозагасающего полипропилена обеспечивает пожаробезопасность. Синий цвет изолятора соответствует нормам идентификации заземляющих проводников (PE) по IEC 60445.

Преимущества

• Высокая плотность контактов (12 точек) экономит место в щите
• Изолированный монтаж исключает случайные замыкания на корпус щита
• Латунная шина устойчива к коррозии и обеспечивает стабильный контакт даже при многократном демонтаже
• Чёткая цветовая маркировка (синяя) минимизирует ошибки при подключении
• Равномерное распределение тока благодаря оптимальному сечению и материалу

Ограничения применения

• Не предназначен для подключения проводников меньше 10 мм2 - возможен плохой контакт и перегрев
• Не рекомендуется использовать в условиях постоянного воздействия агрессивных сред (например, химических паров или солёного воздуха без защиты)
• Не следует применять как нулевую шину (N) - цвет синий и назначение указаны именно для PE; использование в качестве N нарушает цветовую идентификацию
• Поверхность контактов не покрыта - не подходит для частого подключения/отключения без контроля состояния винтов

Примеры использования

• Объединение заземляющих проводов от розеток, светильников и бытовой техники в квартирном щите
• Центральное заземление в щите управления насосной станцией
• Подключение защитных проводников от оборудования на производстве (станки, конвейеры, системы вентиляции)
• Сборка распределительных щитов в офисных и торговых помещениях с повышенными требованиями к безопасности

Практические советы

• Перед монтажом проверьте соответствие сечения провода (10–25 мм2) - слишком тонкий провод не будет надёжно зажат, слишком толстый - не войдёт в отверстие
• Затягивайте винты равномерно, без лишнего усилия - латунь мягче стали, легко деформируется
• При использовании многожильных проводов - обязательно используйте наконечники (штыревые или трубчатые) для лучшего контакта
• Проверяйте состояние контактов через год после установки - особенно в условиях повышенной влажности
• Не смешивайте эту шину с желтыми (фазные) или белыми (нулевые) аналогами - соблюдайте цветовую маркировку для безопасности
